K0338_D

플라스틱 버섯형 그립, 잠금 너트와 카운터 너트가 있는 스틸 혹은 스테인레스 인덱스 플런저

뒤로

제품
- 작동 부품 | 스탠다드 부품
  - 스프링 플런저, 인덱스 플런저, 볼 잠금핀
    - 인덱스 플런저
      - 플라스틱 버섯형 그립이 있는 스틸 혹은 스테인레스 인덱스 플런저

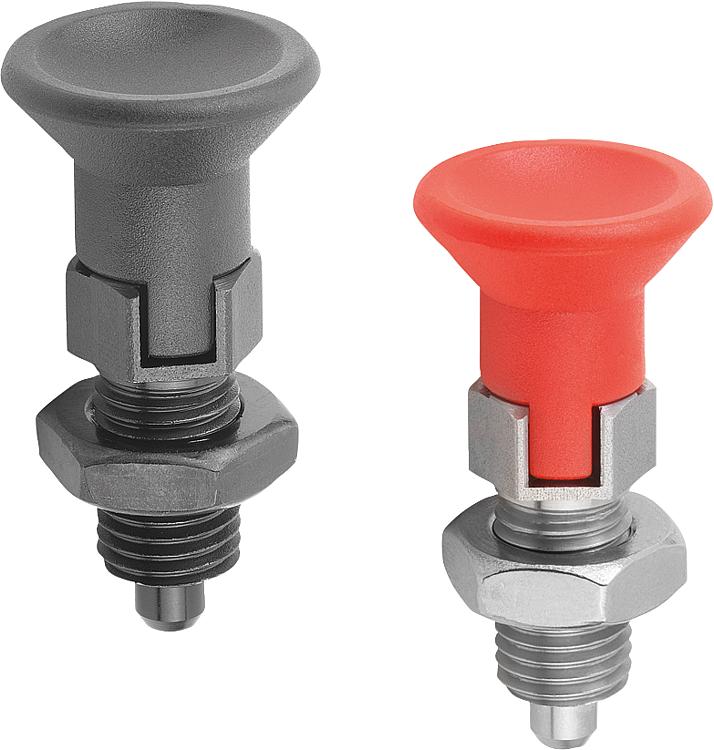

        플라스틱 버섯형 그립, 잠금 너트와 카운터 너트가 있는 스틸 혹은 스테인레스 인덱스 플런저

품목 설명/제품 이미지

설명제품 설명:인덱스 플런저는 횡력으로 인해 잠금 위치가 변화하는 것을 방지하기 위해 사용됩니다.
예를 들어 기계, 장치, 가구 및 특수 차량 제조의 길이와 높이 잠금 또는 위치 잠금의 경우입니다.

먼저 볼트를 수동으로 풀어야만 다른 잠금 위치로 이동할 수 있습니다. 장시간의 풀림 상태와 잠금 핀의 백 스프링을 방지해야 할 경우 C 타입 또는 D 타입을 사용해야 합니다.

사용되는 재료는 다양한 용도로 사용이 가능합니다.
매우 높은 내식성이 요구될 경우 스테인리스 스틸 A4 인덱스 플런저를 사용하는 것이 좋습니다.
재질:

스틸 버전:
나사형 슬리브 및 잠금 핀 쾌삭강.
압축 스프링 1.4310.

스테인리스 스틸 버전 A2:
나사 슬리브 1.4305.
잠금 핀 경화 1.4034.
잠금 핀이 경화되지 않음 1.4305.
압축 스프링 1.4310.

스테인리스 스틸 버전 A4:
나사 슬리브 및 잠금 핀 1.4404.
압축 스프링 1.4401 또는 1.4571.

버섯형 그립 열가소성 흑회색 또는 신호등 빨강색 RAL3020.

표면 마무리:스틸 버전:
나사 슬리브, 검정 산화 처리.
경화 처리, 연마 및 검정 산화 처리된 잠금 핀.

스테인레스 스틸 버전 A2:
나사 슬리브 표면 광택 처리.
잠금 핀 경화 또는 경화되지 않음, 연마 및 표면 광택 처리.

스테인레스 스틸 버전 A4:
나사 슬리브 표면 광택 처리.

잠금 핀 연마, 화학적 니켈 도금 또는 표면 광택 처리.요청 시:특수 설계 버전.액세서리:스페이서 링 K0665.
얇은 부품을 위한 고정 세트 K2146.

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K0338_D 플라스틱 버섯형 그립, 잠금 너트와 카운터 너트가 있는 스틸 혹은 스테인레스 인덱스 플런저

251 kB

도면

캐드데이터 및 상세 정보

주문 번호	타입	본체 재질	스틸 키	표면 기본 몸체	구성품 색상	D	D1	D2	L	L1	L2	L3	스트로크 S	SW1	SW2	F x 30°	시작 탄성 F1 약. N	탄성 종료 F2 약. N	가격
K0338.4903	D	스틸	-	경화	검회색 RAL 7021	3	M6x0,75	14	31,5	12	5	10	3,5	8	10	0,8	4,5	10	요청 시
K0338.4004	D	스틸	-	경화	검회색 RAL 7021	4	M8x1	18	38,5	15	6	13	4	10	13	1	6	12	요청 시
K0338.4105	D	스틸	-	경화	검회색 RAL 7021	5	M10x1	21	43,5	17	7	15	5	13	17	1,3	5	12	요청 시
K0338.4206	D	스틸	-	경화	검회색 RAL 7021	6	M12x1,5	25	51,7	20	8	17	6	14	19	1,8	6	14	요청 시
K0338.4308	D	스틸	-	경화	검회색 RAL 7021	8	M16x1,5	33	68	26	10	23	8	19	24	2,3	15	35	요청 시
K0338.4410	D	스틸	-	경화	검회색 RAL 7021	10	M20x1,5	33	74	28	12	25	10	22	30	2,8	15	34	요청 시
K0338.4412	D	스틸	-	경화	검회색 RAL 7021	12	M20x1,5	33	78	28	14	25	12	22	30	2,8	15	39	요청 시
K0338.4516	D	스틸	-	경화	검회색 RAL 7021	16	M24x2	40	96	32	18	28	16	27	36	3,2	20	46	요청 시
K0338.490384	D	스틸	-	경화	신호등 빨강 RAL 3020	3	M6x0,75	14	31,5	12	5	10	3,5	8	10	0,8	4,5	10	요청 시
K0338.400484	D	스틸	-	경화	신호등 빨강 RAL 3020	4	M8x1	18	38,5	15	6	13	4	10	13	1	6	12	요청 시
K0338.410584	D	스틸	-	경화	신호등 빨강 RAL 3020	5	M10x1	21	43,5	17	7	15	5	13	17	1,3	5	12	요청 시
K0338.420684	D	스틸	-	경화	신호등 빨강 RAL 3020	6	M12x1,5	25	51,7	20	8	17	6	14	19	1,8	6	14	요청 시
K0338.430884	D	스틸	-	경화	신호등 빨강 RAL 3020	8	M16x1,5	33	68	26	10	23	8	19	24	2,3	15	35	요청 시
K0338.441084	D	스틸	-	경화	신호등 빨강 RAL 3020	10	M20x1,5	33	74	28	12	25	10	22	30	2,8	15	34	요청 시
K0338.441284	D	스틸	-	경화	신호등 빨강 RAL 3020	12	M20x1,5	33	78	28	14	25	12	22	30	2,8	15	39	요청 시
K0338.451684	D	스틸	-	경화	신호등 빨강 RAL 3020	16	M24x2	40	96	32	18	28	16	27	36	3,2	20	46	요청 시
K0338.04903	D	스테인레스 스틸	1.4034	경화	검회색 RAL 7021	3	M6x0,75	14	31,5	12	5	10	3,5	8	10	0,8	4,5	10	요청 시
K0338.04004	D	스테인레스 스틸	1.4034	경화	검회색 RAL 7021	4	M8x1	18	38,5	15	6	13	4	10	13	1	6	12	요청 시
K0338.04105	D	스테인레스 스틸	1.4034	경화	검회색 RAL 7021	5	M10x1	21	43,5	17	7	15	5	13	17	1,3	5	12	요청 시
K0338.04206	D	스테인레스 스틸	1.4034	경화	검회색 RAL 7021	6	M12x1,5	25	51,7	20	8	17	6	14	19	1,8	6	14	요청 시
K0338.04308	D	스테인레스 스틸	1.4034	경화	검회색 RAL 7021	8	M16x1,5	33	68	26	10	23	8	19	24	2,3	15	35	요청 시
K0338.04410	D	스테인레스 스틸	1.4034	경화	검회색 RAL 7021	10	M20x1,5	33	74	28	12	25	10	22	30	2,8	15	34	요청 시
K0338.04412	D	스테인레스 스틸	1.4034	경화	검회색 RAL 7021	12	M20x1,5	33	78	28	14	25	12	22	30	2,8	15	39	요청 시
K0338.04516	D	스테인레스 스틸	1.4034	경화	검회색 RAL 7021	16	M24x2	40	96	32	18	28	16	27	36	3,2	20	46	요청 시
K0338.0490384	D	스테인레스 스틸	1.4034	경화	신호등 빨강 RAL 3020	3	M6x0,75	14	31,5	12	5	10	3,5	8	10	0,8	4,5	10	요청 시
K0338.0400484	D	스테인레스 스틸	1.4034	경화	신호등 빨강 RAL 3020	4	M8x1	18	38,5	15	6	13	4	10	13	1	6	12	요청 시
K0338.0410584	D	스테인레스 스틸	1.4034	경화	신호등 빨강 RAL 3020	5	M10x1	21	43,5	17	7	15	5	13	17	1,3	5	12	요청 시
K0338.0420684	D	스테인레스 스틸	1.4034	경화	신호등 빨강 RAL 3020	6	M12x1,5	25	51,7	20	8	17	6	14	19	1,8	6	14	요청 시
K0338.0430884	D	스테인레스 스틸	1.4034	경화	신호등 빨강 RAL 3020	8	M16x1,5	33	68	26	10	23	8	19	24	2,3	15	35	요청 시
K0338.0441084	D	스테인레스 스틸	1.4034	경화	신호등 빨강 RAL 3020	10	M20x1,5	33	74	28	12	25	10	22	30	2,8	15	34	요청 시
K0338.0441284	D	스테인레스 스틸	1.4034	경화	신호등 빨강 RAL 3020	12	M20x1,5	33	78	28	14	25	12	22	30	2,8	15	39	요청 시
K0338.0451684	D	스테인레스 스틸	1.4034	경화	신호등 빨강 RAL 3020	16	M24x2	40	96	32	18	28	16	27	36	3,2	20	46	요청 시
K0338.14903	D	스테인레스 스틸	1.4305	비경화	검회색 RAL 7021	3	M6x0,75	14	31,5	12	5	10	3,5	8	10	0,8	4,5	10	요청 시
K0338.14004	D	스테인레스 스틸	1.4305	비경화	검회색 RAL 7021	4	M8x1	18	38,5	15	6	13	4	10	13	1	6	12	요청 시
K0338.14105	D	스테인레스 스틸	1.4305	비경화	검회색 RAL 7021	5	M10x1	21	43,5	17	7	15	5	13	17	1,3	5	12	요청 시
K0338.14206	D	스테인레스 스틸	1.4305	비경화	검회색 RAL 7021	6	M12x1,5	25	51,7	20	8	17	6	14	19	1,8	6	14	요청 시
K0338.14308	D	스테인레스 스틸	1.4305	비경화	검회색 RAL 7021	8	M16x1,5	33	68	26	10	23	8	19	24	2,3	15	35	요청 시
K0338.14410	D	스테인레스 스틸	1.4305	비경화	검회색 RAL 7021	10	M20x1,5	33	74	28	12	25	10	22	30	2,8	15	34	요청 시
K0338.14412	D	스테인레스 스틸	1.4305	비경화	검회색 RAL 7021	12	M20x1,5	33	78	28	14	25	12	22	30	2,8	15	39	요청 시
K0338.14516	D	스테인레스 스틸	1.4305	비경화	검회색 RAL 7021	16	M24x2	40	96	32	18	28	16	27	36	3,2	20	46	요청 시
K0338.1490384	D	스테인레스 스틸	1.4305	비경화	신호등 빨강 RAL 3020	3	M6x0,75	14	31,5	12	5	10	3,5	8	10	0,8	4,5	10	요청 시
K0338.1400484	D	스테인레스 스틸	1.4305	비경화	신호등 빨강 RAL 3020	4	M8x1	18	38,5	15	6	13	4	10	13	1	6	12	요청 시
K0338.1410584	D	스테인레스 스틸	1.4305	비경화	신호등 빨강 RAL 3020	5	M10x1	21	43,5	17	7	15	5	13	17	1,3	5	12	요청 시
K0338.1420684	D	스테인레스 스틸	1.4305	비경화	신호등 빨강 RAL 3020	6	M12x1,5	25	51,7	20	8	17	6	14	19	1,8	6	14	요청 시
K0338.1430884	D	스테인레스 스틸	1.4305	비경화	신호등 빨강 RAL 3020	8	M16x1,5	33	68	26	10	23	8	19	24	2,3	15	35	요청 시
K0338.1441084	D	스테인레스 스틸	1.4305	비경화	신호등 빨강 RAL 3020	10	M20x1,5	33	74	28	12	25	10	22	30	2,8	15	34	요청 시
K0338.1441284	D	스테인레스 스틸	1.4305	비경화	신호등 빨강 RAL 3020	12	M20x1,5	33	78	28	14	25	12	22	30	2,8	15	39	요청 시
K0338.1451684	D	스테인레스 스틸	1.4305	비경화	신호등 빨강 RAL 3020	16	M24x2	40	96	32	18	28	16	27	36	3,2	20	46	요청 시
K0338.64903	D	스테인레스 스틸	1.4404	니켈 플레이트	검회색 RAL 7021	3	M6x0,75	14	31,5	12	5	10	3,5	8	10	0,8	3	6,5	요청 시
K0338.64004	D	스테인레스 스틸	1.4404	니켈 플레이트	검회색 RAL 7021	4	M8x1	18	38,5	15	6	13	4	10	13	1	7	15,5	요청 시
K0338.64105	D	스테인레스 스틸	1.4404	니켈 플레이트	검회색 RAL 7021	5	M10x1	21	43,5	17	7	15	5	13	17	1,3	4	12,5	요청 시
K0338.64206	D	스테인레스 스틸	1.4404	니켈 플레이트	검회색 RAL 7021	6	M12x1,5	25	51,7	20	8	17	6	14	19	1,8	7	14,5	요청 시
K0338.64308	D	스테인레스 스틸	1.4404	니켈 플레이트	검회색 RAL 7021	8	M16x1,5	33	68	26	10	23	8	19	24	2,3	15	35	요청 시
K0338.64410	D	스테인레스 스틸	1.4404	니켈 플레이트	검회색 RAL 7021	10	M20x1,5	33	74	28	12	25	10	22	30	2,8	15	30	요청 시
K0338.64412	D	스테인레스 스틸	1.4404	니켈 플레이트	검회색 RAL 7021	12	M20x1,5	33	78	28	14	25	12	22	30	2,8	15	39	요청 시
K0338.64516	D	스테인레스 스틸	1.4404	니켈 플레이트	검회색 RAL 7021	16	M24x2	40	96	32	18	28	16	27	36	3,2	20	40	요청 시
K0338.6490384	D	스테인레스 스틸	1.4404	니켈 플레이트	신호등 빨강 RAL 3020	3	M6x0,75	14	31,5	12	5	10	3,5	8	10	0,8	3	6,5	요청 시
K0338.6400484	D	스테인레스 스틸	1.4404	니켈 플레이트	신호등 빨강 RAL 3020	4	M8x1	18	38,5	15	6	13	4	10	13	1	7	15,5	요청 시
K0338.6410584	D	스테인레스 스틸	1.4404	니켈 플레이트	신호등 빨강 RAL 3020	5	M10x1	21	43,5	17	7	15	5	13	17	1,3	4	12,5	요청 시
K0338.6420684	D	스테인레스 스틸	1.4404	니켈 플레이트	신호등 빨강 RAL 3020	6	M12x1,5	25	51,7	20	8	17	6	14	19	1,8	7	14,5	요청 시
K0338.6430884	D	스테인레스 스틸	1.4404	니켈 플레이트	신호등 빨강 RAL 3020	8	M16x1,5	33	68	26	10	23	8	19	24	2,3	15	35	요청 시
K0338.6441084	D	스테인레스 스틸	1.4404	니켈 플레이트	신호등 빨강 RAL 3020	10	M20x1,5	33	74	28	12	25	10	22	30	2,8	15	30	요청 시
K0338.6441284	D	스테인레스 스틸	1.4404	니켈 플레이트	신호등 빨강 RAL 3020	12	M20x1,5	33	78	28	14	25	12	22	30	2,8	15	39	요청 시
K0338.6451684	D	스테인레스 스틸	1.4404	니켈 플레이트	신호등 빨강 RAL 3020	16	M24x2	40	96	32	18	28	16	27	36	3,2	20	40	요청 시
K0338.74903	D	스테인레스 스틸	1.4404	자연적 마무리	검회색 RAL 7021	3	M6x0,75	14	31,5	12	5	10	3,5	8	10	0,8	3	6,5	요청 시
K0338.74004	D	스테인레스 스틸	1.4404	자연적 마무리	검회색 RAL 7021	4	M8x1	18	38,5	15	6	13	4	10	13	1	7	15,5	요청 시
K0338.74105	D	스테인레스 스틸	1.4404	자연적 마무리	검회색 RAL 7021	5	M10x1	21	43,5	17	7	15	5	13	17	1,3	4	12,5	요청 시
K0338.74206	D	스테인레스 스틸	1.4404	자연적 마무리	검회색 RAL 7021	6	M12x1,5	25	51,7	20	8	17	6	14	19	1,8	7	14,5	요청 시
K0338.74308	D	스테인레스 스틸	1.4404	자연적 마무리	검회색 RAL 7021	8	M16x1,5	33	68	26	10	23	8	19	24	2,3	15	35	요청 시
K0338.74410	D	스테인레스 스틸	1.4404	자연적 마무리	검회색 RAL 7021	10	M20x1,5	33	74	28	12	25	10	22	30	2,8	15	30	요청 시
K0338.74412	D	스테인레스 스틸	1.4404	자연적 마무리	검회색 RAL 7021	12	M20x1,5	33	78	28	14	25	12	22	30	2,8	15	39	요청 시
K0338.74516	D	스테인레스 스틸	1.4404	자연적 마무리	검회색 RAL 7021	16	M24x2	40	96	32	18	28	16	27	36	3,2	20	40	요청 시
K0338.7490384	D	스테인레스 스틸	1.4404	자연적 마무리	신호등 빨강 RAL 3020	3	M6x0,75	14	31,5	12	5	10	3,5	8	10	0,8	3	6,5	요청 시
K0338.7400484	D	스테인레스 스틸	1.4404	자연적 마무리	신호등 빨강 RAL 3020	4	M8x1	18	38,5	15	6	13	4	10	13	1	7	15,5	요청 시
K0338.7410584	D	스테인레스 스틸	1.4404	자연적 마무리	신호등 빨강 RAL 3020	5	M10x1	21	43,5	17	7	15	5	13	17	1,3	4	12,5	요청 시
K0338.7420684	D	스테인레스 스틸	1.4404	자연적 마무리	신호등 빨강 RAL 3020	6	M12x1,5	25	51,7	20	8	17	6	14	19	1,8	7	14,5	요청 시
K0338.7430884	D	스테인레스 스틸	1.4404	자연적 마무리	신호등 빨강 RAL 3020	8	M16x1,5	33	68	26	10	23	8	19	24	2,3	15	35	요청 시
K0338.7441084	D	스테인레스 스틸	1.4404	자연적 마무리	신호등 빨강 RAL 3020	10	M20x1,5	33	74	28	12	25	10	22	30	2,8	15	30	요청 시
K0338.7441284	D	스테인레스 스틸	1.4404	자연적 마무리	신호등 빨강 RAL 3020	12	M20x1,5	33	78	28	14	25	12	22	30	2,8	15	39	요청 시
K0338.7451684	D	스테인레스 스틸	1.4404	자연적 마무리	신호등 빨강 RAL 3020	16	M24x2	40	96	32	18	28	16	27	36	3,2	20	40	요청 시
