인덱스 플런저는 횡력으로 인해 잠금 위치가 변화하는 것을 방지하기 위해 사용됩니다.
예를 들어 기계, 장치, 가구 및 특수 차량 제조의 길이와 높이 잠금 또는 위치 잠금의 경우입니다.

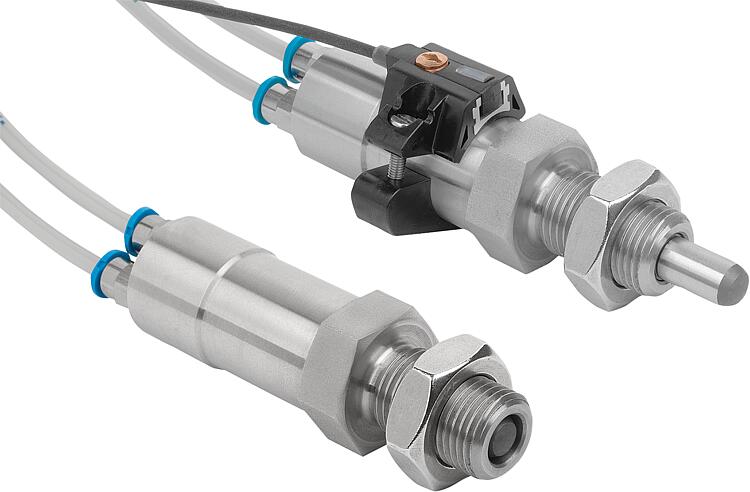

공압식 인덱스 플런저는 압축공기로 작동됩니다. 이렇게 하면 잠금 핀이 자동으로 들어가거나 나올 수 있습니다.
또한 잠금 위치가 손으로 닿을 수 없는 곳에 있을 수 있습니다.

상태 센서가 있는 버전의 경우 작동 상태를 전자적으로 인식하여 계속 처리할 수 있습니다.
이때 사용되는 자기장 센서는 센서 홀더의 슬롯 프로파일에 고정됩니다. 상태 센서와 센서 홀더는 원하는 확인 위치에 따라 축 방향으로 이동 및 고정할 수 있습니다.

나사 슬리브, 스테인리스 스틸 1.4305.

잠금 핀, 스테인리스 스틸 1.4034.

피스톤 실링 및 O링 NBR.

로드 실링 TPU.

마그네트 NdFeB.

육각 너트, 스테인리스 스틸 A2.



자기장 센서, 열가소성 PA12.

센서 홀더 POM, 슬롯 프로파일, 알루미늄.

나사 슬리브, 무광택 처리.
잠금 핀, 경화 및 연마, 무광택 처리.
육각 너트, 무광택 처리.

경화 잠금 핀, 연마 및 표면 광택.

타입 A 및 B: 단동 작용, 스프링 리턴 기능
타입 C: 복동 작용

공압 특성:
작동 압력: 4-6bar
여과된 건조 공기, 오일 또는 무오일
자기장 센서:
출력 회로: PNP 폐쇄기(NO)
작동 전압: 10 - 30V DC
작동 전류: 200mA
스위칭 필드 강도: 2kA/m
스위칭 주파수: 3000Hz
단락 방지: 예
극성 보호: 아니요
보호 등급: IP67
연결 유형: 2m PUR－케이블
온도 범위: -25° C ~ +85°C
승인: CE, c-UL-us, UKCA, WEEE

자동화된 생산 설비와 장치에서 사용.

-30 °C ~ +80 °C

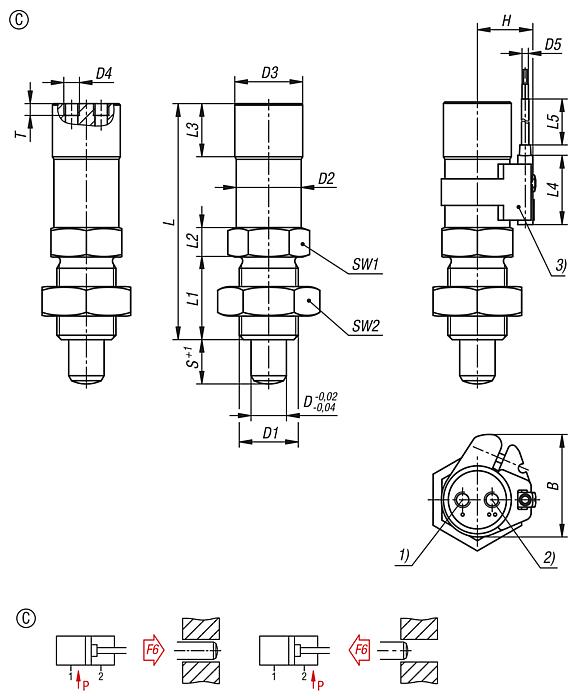

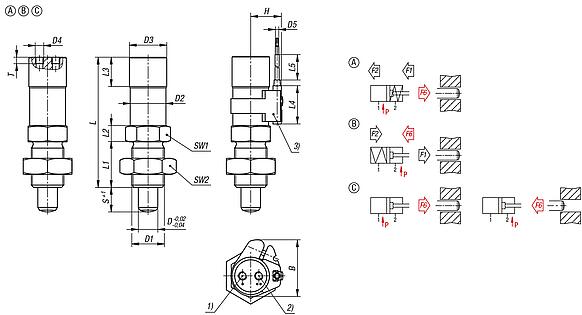

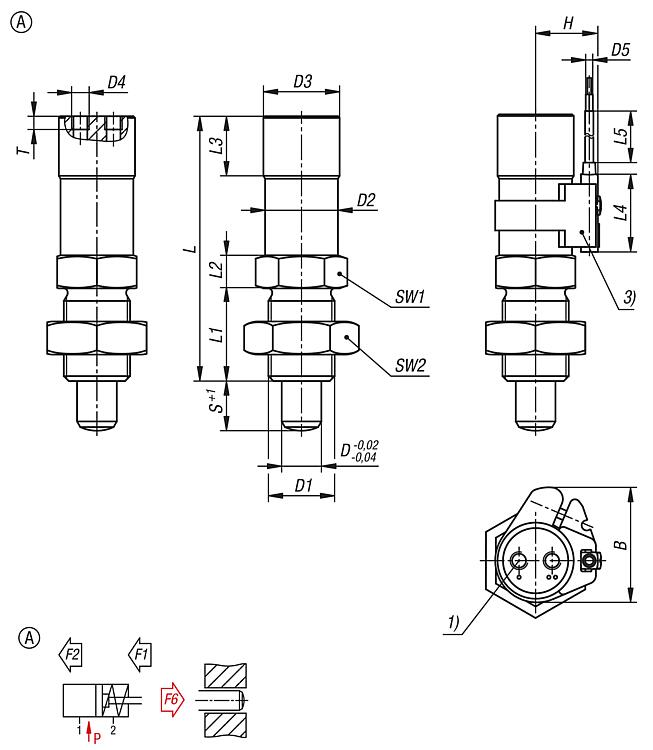

타입 A: 단동 작용, 공압식 확장
타입 B: 단동 작용, , 공압식 수축

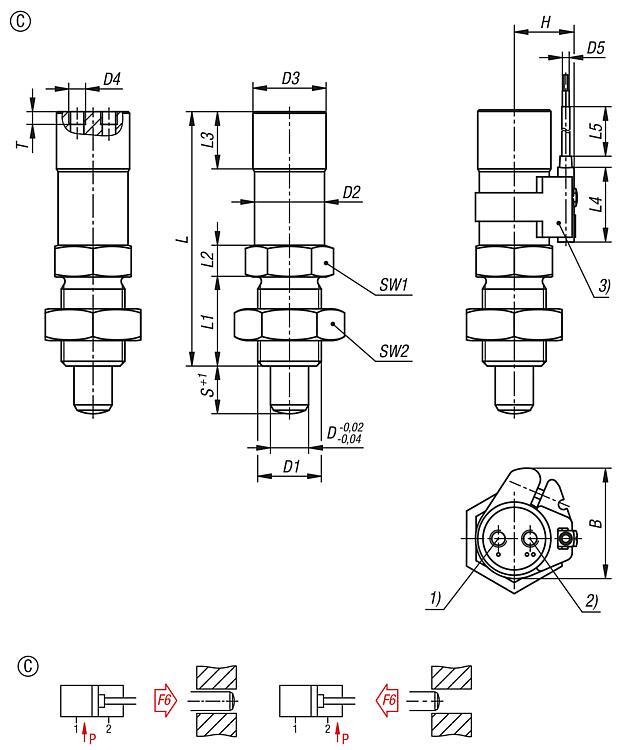

타입 C: 복동 작용,
1) 연결 1 - 공압식 확장
2) 연결 2 - 공압식 수축
3) 상태 센서 있음
P: 작동 압력

자기장 센서 K2203.
T슬롯이 있는 센서 홀더 K2204.
