K0632

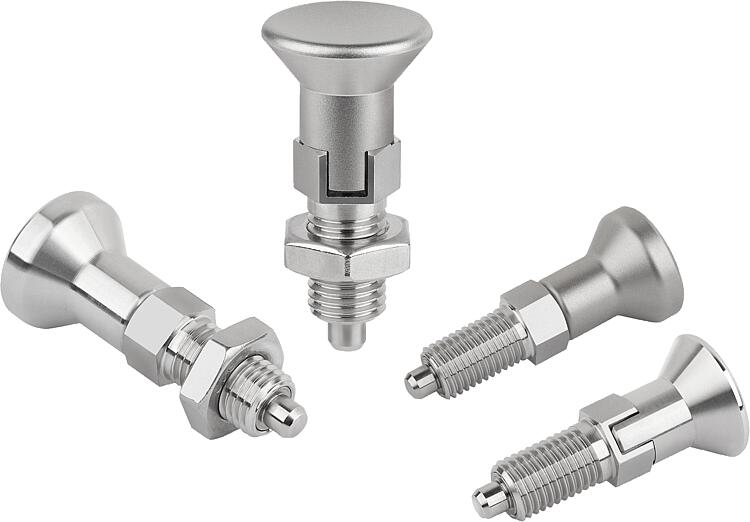

스테인레스 버섯형 그립이 있는 스테인레스 인덱스 플런저

뒤로

제품
- 작동 부품 | 스탠다드 부품
  - 스프링 플런저, 인덱스 플런저, 볼 잠금핀
    - 인덱스 플런저
      - 스테인레스 버섯형 그립이 있는 스테인레스 인덱스 플런저

품목 설명/제품 이미지

전 품목 불러오기/필터링

설명제품 설명:인덱스 플런저 는 측면 힘에 의한 잠금 위치의
변경을 방지해야 하는 곳에 사용함.
먼저 볼트를 수동으로 푼 후 다른 잠금
위치로 이동할 수 있음.
오랜 시간 풀려 있고 잠금 핀이 다시 튀는
것을 방지하기 위해서는 타입 C 또는 D를
이용해야 함.재질:

스테인리스 스틸 버전 A1:
나사 슬리브 및 버섯형 그립 1.4305.
잠금 핀, 경화 1.4034.
잠금 핀, 무경화 1.4305.

스테인리스 스틸 버전 A4:
나사 슬리브, 버섯형 그립 및 잠금 핀 1.4404.

표면 마무리:스테인리스 스틸 버전 A1:
나사 슬리브와 버섯형 그립, 무광택 처리.
잠금 핀, 경화 및 연마, 무광택 처리.
잠금 핀, 무경화 및 연마, 무광택 처리.

스테인리스 스틸 버전, A4:
나사 슬리브, 무광택 처리.

버섯형 그립, 무광택 처리 또는 블라스트 처리.
잠금 핀, 연마 및 화학 니켈 도금.
잠금 핀, 연마, 무광택 처리.정보:사용되는 재료는 다양한 용도로 사용이 가능합니다.
매우 높은 내식성이 요구될 경우 스테인리스 스틸 A4 인덱스 플런저를 사용하는 것이 좋습니다.
요청 시:특수 설계 버전.액세서리:스페이서 링 K0665.

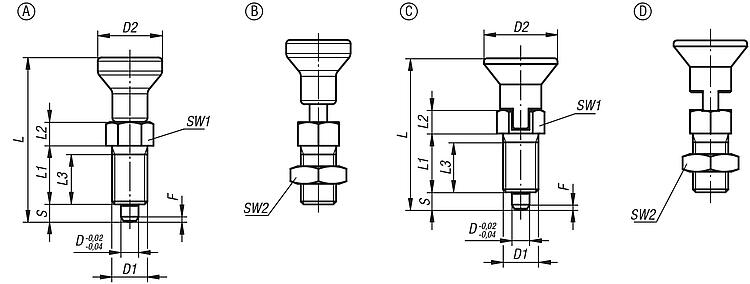

얇은 부품을 위한 고정 세트 K2146.도면 설명:

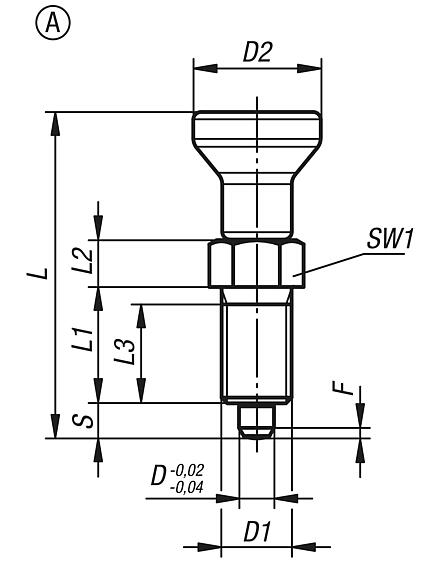

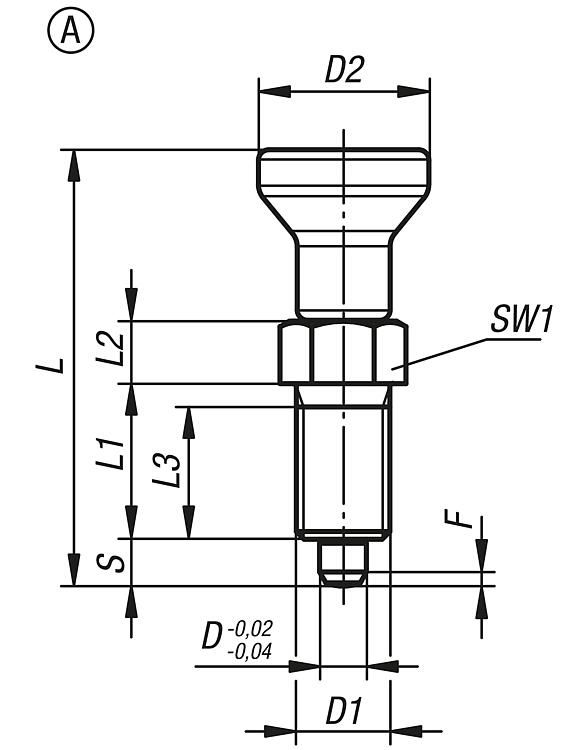

타입 A: 잠금 슬롯 없음, 잠금 너트 없음

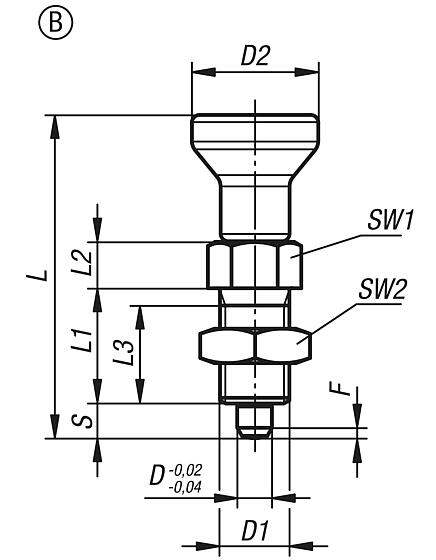

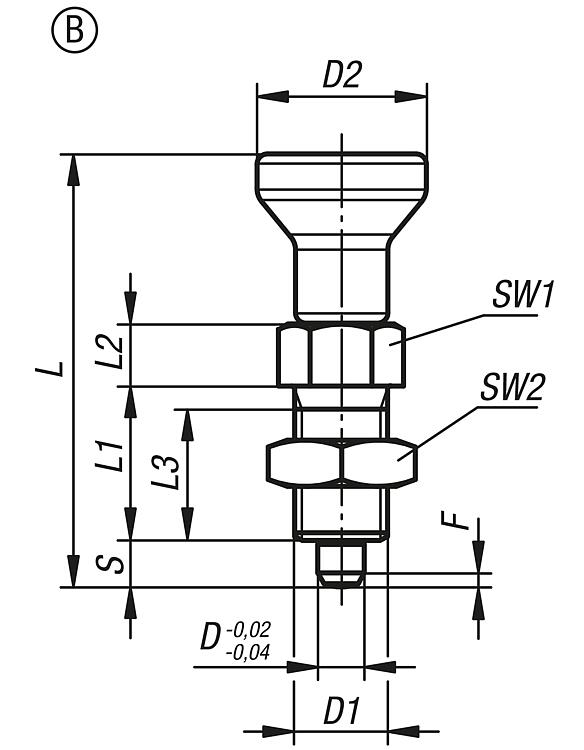

타입 B: 잠금 슬롯 없음, 잠금 너트 있음

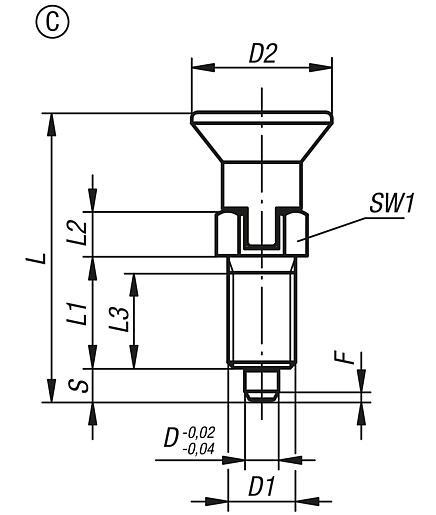

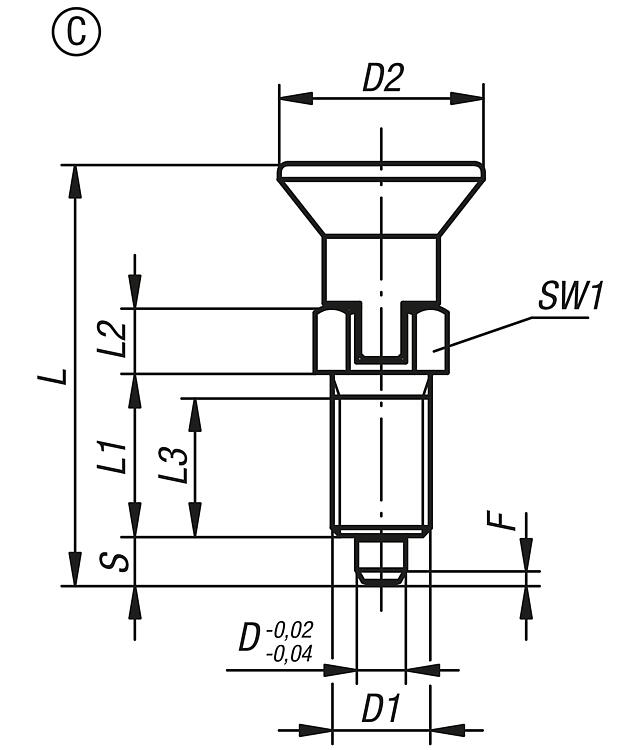

타입 C: 잠금 슬롯 있음, 잠금 너트 없음

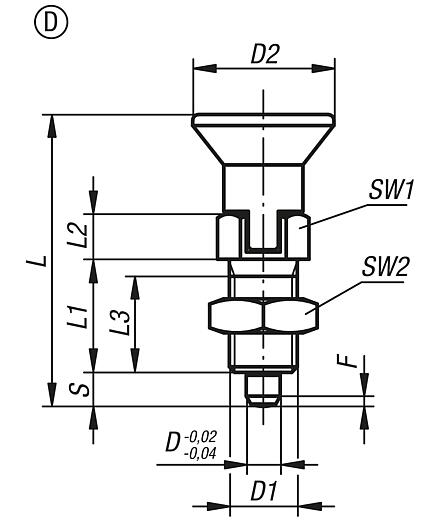

타입 D: 잠금 슬롯 있음, 잠금 너트 있음

특징:

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K0632 스테인레스 버섯형 그립이 있는 스테인레스 인덱스 플런저

334 kB

도면 (전체 요약)

스테인레스 버섯형 그립이 있는 스테인레스 인덱스 플런저

자세한 정보

도면

캐드데이터 및 상세 정보

주문 번호	타입	본체 재질	스틸 키	버섯모양 그립	잠금 핀	D	D1	D2	L	L1	L2	L3	스트로크 S	SW1	F x 30°	시작 탄성 F1 약. N	탄성 종료 F2 약. N	가격
K0632.001903	A	스테인레스 스틸	1.4034	-	경화	3	M6x0,75	14	34,5	12	5	10	3,5	8	0,8	4,5	10	요청 시
K0632.001004	A	스테인레스 스틸	1.4034	-	경화	4	M8x1	18	43	15	6	13	4	10	1	6	12	요청 시
K0632.001105	A	스테인레스 스틸	1.4034	-	경화	5	M10x1	21	50	17	7	15	5	13	1,3	5	12	요청 시
K0632.001206	A	스테인레스 스틸	1.4034	-	경화	6	M12x1,5	25	59	20	8	17	6	14	1,8	6	14	요청 시
K0632.001308	A	스테인레스 스틸	1.4034	-	경화	8	M16x1,5	33	77	26	10	23	8	19	2,3	15	35	요청 시
K0632.001410	A	스테인레스 스틸	1.4034	-	경화	10	M20x1,5	33	83	28	12	25	10	22	2,8	15	34	요청 시
K0632.001412	A	스테인레스 스틸	1.4034	-	경화	12	M20x1,5	33	87	28	14	25	12	22	2,8	15	39	요청 시
K0632.001516	A	스테인레스 스틸	1.4034	-	경화	16	M24x2	40	106	32	18	28	16	27	3,2	20	46	요청 시
K0632.111903	A	스테인레스 스틸	1.4305	-	비경화	3	M6x0,75	14	34,5	12	5	10	3,5	8	0,8	4,5	10	요청 시
K0632.111004	A	스테인레스 스틸	1.4305	-	비경화	4	M8x1	18	43	15	6	13	4	10	1	6	12	요청 시
K0632.111105	A	스테인레스 스틸	1.4305	-	비경화	5	M10x1	21	50	17	7	15	5	13	1,3	5	12	요청 시
K0632.111206	A	스테인레스 스틸	1.4305	-	비경화	6	M12x1,5	25	59	20	8	17	6	14	1,8	6	14	요청 시
K0632.111308	A	스테인레스 스틸	1.4305	-	비경화	8	M16x1,5	33	77	26	10	23	8	19	2,3	15	35	요청 시
K0632.111410	A	스테인레스 스틸	1.4305	-	비경화	10	M20x1,5	33	83	28	12	25	10	22	2,8	15	34	요청 시
K0632.111412	A	스테인레스 스틸	1.4305	-	비경화	12	M20x1,5	33	87	28	14	25	12	22	2,8	15	39	요청 시
K0632.111516	A	스테인레스 스틸	1.4305	-	비경화	16	M24x2	40	106	32	18	28	16	27	3,2	20	46	요청 시
K0632.061903	A	스테인레스 스틸	1.4404	자연적 마무리	니켈 플레이트	3	M6x0,75	14	34,5	12	5	10	3,5	8	0,8	3	6,5	요청 시
K0632.061004	A	스테인레스 스틸	1.4404	자연적 마무리	니켈 플레이트	4	M8x1	18	43	15	6	13	4	10	1	7	15,5	요청 시
K0632.061105	A	스테인레스 스틸	1.4404	자연적 마무리	니켈 플레이트	5	M10x1	21	50	17	7	15	5	13	1,3	4	12,5	요청 시
K0632.061206	A	스테인레스 스틸	1.4404	자연적 마무리	니켈 플레이트	6	M12x1,5	25	59	20	8	17	6	14	1,8	7	14,5	요청 시
K0632.061308	A	스테인레스 스틸	1.4404	자연적 마무리	니켈 플레이트	8	M16x1,5	33	77	26	10	23	8	19	2,3	15	35	요청 시
K0632.061410	A	스테인레스 스틸	1.4404	자연적 마무리	니켈 플레이트	10	M20x1,5	33	83	28	12	25	10	22	2,8	15	30	요청 시
K0632.061412	A	스테인레스 스틸	1.4404	자연적 마무리	니켈 플레이트	12	M20x1,5	33	87	28	14	25	12	22	2,8	15	39	요청 시
K0632.061516	A	스테인레스 스틸	1.4404	자연적 마무리	니켈 플레이트	16	M24x2	40	106	32	18	28	16	27	3,2	20	40	요청 시
K0632.171903	A	스테인레스 스틸	1.4404	자연적 마무리	자연적 마무리	3	M6x0,75	14	34,5	12	5	10	3,5	8	0,8	3	6,5	요청 시
K0632.171004	A	스테인레스 스틸	1.4404	자연적 마무리	자연적 마무리	4	M8x1	18	43	15	6	13	4	10	1	7	15,5	요청 시
K0632.171105	A	스테인레스 스틸	1.4404	자연적 마무리	자연적 마무리	5	M10x1	21	50	17	7	15	5	13	1,3	4	12,5	요청 시
K0632.171206	A	스테인레스 스틸	1.4404	자연적 마무리	자연적 마무리	6	M12x1,5	25	59	20	8	17	6	14	1,8	7	14,5	요청 시
K0632.171308	A	스테인레스 스틸	1.4404	자연적 마무리	자연적 마무리	8	M16x1,5	33	77	26	10	23	8	19	2,3	15	35	요청 시
K0632.171410	A	스테인레스 스틸	1.4404	자연적 마무리	자연적 마무리	10	M20x1,5	33	83	28	12	25	10	22	2,8	15	30	요청 시
K0632.171412	A	스테인레스 스틸	1.4404	자연적 마무리	자연적 마무리	12	M20x1,5	33	87	28	14	25	12	22	2,8	15	39	요청 시
K0632.171516	A	스테인레스 스틸	1.4404	자연적 마무리	자연적 마무리	16	M24x2	40	106	32	18	28	16	27	3,2	20	40	요청 시
K0632.0619031	A	스테인레스 스틸	1.4404	블라스팅 처리	니켈 플레이트	3	M6x0,75	14	34,5	12	5	10	3,5	8	0,8	3	6,5	요청 시
K0632.0610041	A	스테인레스 스틸	1.4404	블라스팅 처리	니켈 플레이트	4	M8x1	18	43	15	6	13	4	10	1	7	15,5	요청 시
K0632.0611051	A	스테인레스 스틸	1.4404	블라스팅 처리	니켈 플레이트	5	M10x1	21	50	17	7	15	5	13	1,3	4	12,5	요청 시
K0632.0612061	A	스테인레스 스틸	1.4404	블라스팅 처리	니켈 플레이트	6	M12x1,5	25	59	20	8	17	6	14	1,8	7	14,5	요청 시
K0632.0613081	A	스테인레스 스틸	1.4404	블라스팅 처리	니켈 플레이트	8	M16x1,5	33	77	26	10	23	8	19	2,3	15	35	요청 시
K0632.0614101	A	스테인레스 스틸	1.4404	블라스팅 처리	니켈 플레이트	10	M20x1,5	33	83	28	12	25	10	22	2,8	15	30	요청 시
K0632.0614121	A	스테인레스 스틸	1.4404	블라스팅 처리	니켈 플레이트	12	M20x1,5	33	87	28	14	25	12	22	2,8	15	39	요청 시
K0632.0615161	A	스테인레스 스틸	1.4404	블라스팅 처리	니켈 플레이트	16	M24x2	40	106	32	18	28	16	27	3,2	20	40	요청 시
K0632.1719031	A	스테인레스 스틸	1.4404	블라스팅 처리	자연적 마무리	3	M6x0,75	14	34,5	12	5	10	3,5	8	0,8	3	6,5	요청 시
K0632.1710041	A	스테인레스 스틸	1.4404	블라스팅 처리	자연적 마무리	4	M8x1	18	43	15	6	13	4	10	1	7	15,5	요청 시
K0632.1711051	A	스테인레스 스틸	1.4404	블라스팅 처리	자연적 마무리	5	M10x1	21	50	17	7	15	5	13	1,3	4	12,5	요청 시
K0632.1712061	A	스테인레스 스틸	1.4404	블라스팅 처리	자연적 마무리	6	M12x1,5	25	59	20	8	17	6	14	1,8	7	14,5	요청 시
K0632.1713081	A	스테인레스 스틸	1.4404	블라스팅 처리	자연적 마무리	8	M16x1,5	33	77	26	10	23	8	19	2,3	15	35	요청 시
K0632.1714101	A	스테인레스 스틸	1.4404	블라스팅 처리	자연적 마무리	10	M20x1,5	33	83	28	12	25	10	22	2,8	15	30	요청 시
K0632.1714121	A	스테인레스 스틸	1.4404	블라스팅 처리	자연적 마무리	12	M20x1,5	33	87	28	14	25	12	22	2,8	15	39	요청 시
K0632.1715161	A	스테인레스 스틸	1.4404	블라스팅 처리	자연적 마무리	16	M24x2	40	106	32	18	28	16	27	3,2	20	40	요청 시

스테인레스 버섯형 그립과 카운터 너트가 있는 스테인레스 인덱스 플런저

자세한 정보

도면

캐드데이터 및 상세 정보

주문 번호	타입	본체 재질	스틸 키	버섯모양 그립	잠금 핀	D	D1	D2	L	L1	L2	L3	스트로크 S	SW1	SW2	F x 30°	시작 탄성 F1 약. N	탄성 종료 F2 약. N	가격
K0632.002903	B	스테인레스 스틸	1.4034	-	경화	3	M6x0,75	14	34,5	12	5	10	3,5	8	10	0,8	4,5	10	요청 시
K0632.002004	B	스테인레스 스틸	1.4034	-	경화	4	M8x1	18	43	15	6	13	4	10	13	1	6	12	요청 시
K0632.002105	B	스테인레스 스틸	1.4034	-	경화	5	M10x1	21	50	17	7	15	5	13	17	1,3	5	12	요청 시
K0632.002206	B	스테인레스 스틸	1.4034	-	경화	6	M12x1,5	25	59	20	8	17	6	14	19	1,8	6	14	요청 시
K0632.002308	B	스테인레스 스틸	1.4034	-	경화	8	M16x1,5	33	77	26	10	23	8	19	24	2,3	15	35	요청 시
K0632.002410	B	스테인레스 스틸	1.4034	-	경화	10	M20x1,5	33	83	28	12	25	10	22	30	2,8	15	34	요청 시
K0632.002412	B	스테인레스 스틸	1.4034	-	경화	12	M20x1,5	33	87	28	14	25	12	22	30	2,8	15	39	요청 시
K0632.002516	B	스테인레스 스틸	1.4034	-	경화	16	M24x2	40	106	32	18	28	16	27	36	3,2	20	46	요청 시
K0632.112903	B	스테인레스 스틸	1.4305	-	비경화	3	M6x0,75	14	34,5	12	5	10	3,5	8	10	0,8	4,5	10	요청 시
K0632.112004	B	스테인레스 스틸	1.4305	-	비경화	4	M8x1	18	43	15	6	13	4	10	13	1	6	12	요청 시
K0632.112105	B	스테인레스 스틸	1.4305	-	비경화	5	M10x1	21	50	17	7	15	5	13	17	1,3	5	12	요청 시
K0632.112206	B	스테인레스 스틸	1.4305	-	비경화	6	M12x1,5	25	59	20	8	17	6	14	19	1,8	6	14	요청 시
K0632.112308	B	스테인레스 스틸	1.4305	-	비경화	8	M16x1,5	33	77	26	10	23	8	19	24	2,3	15	35	요청 시
K0632.112410	B	스테인레스 스틸	1.4305	-	비경화	10	M20x1,5	33	83	28	12	25	10	22	30	2,8	15	34	요청 시
K0632.112412	B	스테인레스 스틸	1.4305	-	비경화	12	M20x1,5	33	87	28	14	25	12	22	30	2,8	15	39	요청 시
K0632.112516	B	스테인레스 스틸	1.4305	-	비경화	16	M24x2	40	106	32	18	28	16	27	36	3,2	20	46	요청 시
K0632.062903	B	스테인레스 스틸	1.4404	자연적 마무리	니켈 플레이트	3	M6x0,75	14	34,5	12	5	10	3,5	8	10	0,8	3	6,5	요청 시
K0632.062004	B	스테인레스 스틸	1.4404	자연적 마무리	니켈 플레이트	4	M8x1	18	43	15	6	13	4	10	13	1	7	15,5	요청 시
K0632.062105	B	스테인레스 스틸	1.4404	자연적 마무리	니켈 플레이트	5	M10x1	21	50	17	7	15	5	13	17	1,3	4	12,5	요청 시
K0632.062206	B	스테인레스 스틸	1.4404	자연적 마무리	니켈 플레이트	6	M12x1,5	25	59	20	8	17	6	14	19	1,8	7	14,5	요청 시
K0632.062308	B	스테인레스 스틸	1.4404	자연적 마무리	니켈 플레이트	8	M16x1,5	33	77	26	10	23	8	19	24	2,3	15	35	요청 시
K0632.062410	B	스테인레스 스틸	1.4404	자연적 마무리	니켈 플레이트	10	M20x1,5	33	83	28	12	25	10	22	30	2,8	15	30	요청 시
K0632.062412	B	스테인레스 스틸	1.4404	자연적 마무리	니켈 플레이트	12	M20x1,5	33	87	28	14	25	12	22	30	2,8	15	39	요청 시
K0632.062516	B	스테인레스 스틸	1.4404	자연적 마무리	니켈 플레이트	16	M24x2	40	106	32	18	28	16	27	36	3,2	20	40	요청 시
K0632.172903	B	스테인레스 스틸	1.4404	자연적 마무리	자연적 마무리	3	M6x0,75	14	34,5	12	5	10	3,5	8	10	0,8	3	6,5	요청 시
K0632.172004	B	스테인레스 스틸	1.4404	자연적 마무리	자연적 마무리	4	M8x1	18	43	15	6	13	4	10	13	1	7	15,5	요청 시
K0632.172105	B	스테인레스 스틸	1.4404	자연적 마무리	자연적 마무리	5	M10x1	21	50	17	7	15	5	13	17	1,3	4	12,5	요청 시
K0632.172206	B	스테인레스 스틸	1.4404	자연적 마무리	자연적 마무리	6	M12x1,5	25	59	20	8	17	6	14	19	1,8	7	14,5	요청 시
K0632.172308	B	스테인레스 스틸	1.4404	자연적 마무리	자연적 마무리	8	M16x1,5	33	77	26	10	23	8	19	24	2,3	15	35	요청 시
K0632.172410	B	스테인레스 스틸	1.4404	자연적 마무리	자연적 마무리	10	M20x1,5	33	83	28	12	25	10	22	30	2,8	15	30	요청 시
K0632.172412	B	스테인레스 스틸	1.4404	자연적 마무리	자연적 마무리	12	M20x1,5	33	87	28	14	25	12	22	30	2,8	15	39	요청 시
K0632.172516	B	스테인레스 스틸	1.4404	자연적 마무리	자연적 마무리	16	M24x2	40	106	32	18	28	16	27	36	3,2	20	40	요청 시
K0632.0629031	B	스테인레스 스틸	1.4404	블라스팅 처리	니켈 플레이트	3	M6x0,75	14	34,5	12	5	10	3,5	8	10	0,8	3	6,5	요청 시
K0632.0620041	B	스테인레스 스틸	1.4404	블라스팅 처리	니켈 플레이트	4	M8x1	18	43	15	6	13	4	10	13	1	7	15,5	요청 시
K0632.0621051	B	스테인레스 스틸	1.4404	블라스팅 처리	니켈 플레이트	5	M10x1	21	50	17	7	15	5	13	17	1,3	4	12,5	요청 시
K0632.0622061	B	스테인레스 스틸	1.4404	블라스팅 처리	니켈 플레이트	6	M12x1,5	25	59	20	8	17	6	14	19	1,8	7	14,5	요청 시
K0632.0623081	B	스테인레스 스틸	1.4404	블라스팅 처리	니켈 플레이트	8	M16x1,5	33	77	26	10	23	8	19	24	2,3	15	35	요청 시
K0632.0624101	B	스테인레스 스틸	1.4404	블라스팅 처리	니켈 플레이트	10	M20x1,5	33	83	28	12	25	10	22	30	2,8	15	30	요청 시
K0632.0624121	B	스테인레스 스틸	1.4404	블라스팅 처리	니켈 플레이트	12	M20x1,5	33	87	28	14	25	12	22	30	2,8	15	39	요청 시
K0632.0625161	B	스테인레스 스틸	1.4404	블라스팅 처리	니켈 플레이트	16	M24x2	40	106	32	18	28	16	27	36	3,2	20	40	요청 시
K0632.1729031	B	스테인레스 스틸	1.4404	블라스팅 처리	자연적 마무리	3	M6x0,75	14	34,5	12	5	10	3,5	8	10	0,8	3	6,5	요청 시
K0632.1720041	B	스테인레스 스틸	1.4404	블라스팅 처리	자연적 마무리	4	M8x1	18	43	15	6	13	4	10	13	1	7	15,5	요청 시
K0632.1721051	B	스테인레스 스틸	1.4404	블라스팅 처리	자연적 마무리	5	M10x1	21	50	17	7	15	5	13	17	1,3	4	12,5	요청 시
K0632.1722061	B	스테인레스 스틸	1.4404	블라스팅 처리	자연적 마무리	6	M12x1,5	25	59	20	8	17	6	14	19	1,8	7	14,5	요청 시
K0632.1723081	B	스테인레스 스틸	1.4404	블라스팅 처리	자연적 마무리	8	M16x1,5	33	77	26	10	23	8	19	24	2,3	15	35	요청 시
K0632.1724101	B	스테인레스 스틸	1.4404	블라스팅 처리	자연적 마무리	10	M20x1,5	33	83	28	12	25	10	22	30	2,8	15	30	요청 시
K0632.1724121	B	스테인레스 스틸	1.4404	블라스팅 처리	자연적 마무리	12	M20x1,5	33	87	28	14	25	12	22	30	2,8	15	39	요청 시
K0632.1725161	B	스테인레스 스틸	1.4404	블라스팅 처리	자연적 마무리	16	M24x2	40	106	32	18	28	16	27	36	3,2	20	40	요청 시

스테인레스 버섯형 그립과 잠금 너트가 있는 스테인레스 인덱스 플런저

자세한 정보

도면

캐드데이터 및 상세 정보

주문 번호	타입	본체 재질	스틸 키	버섯모양 그립	잠금 핀	D	D1	D2	L	L1	L2	L3	스트로크 S	SW1	F x 30°	시작 탄성 F1 약. N	탄성 종료 F2 약. N	가격
K0632.003903	C	스테인레스 스틸	1.4034	-	경화	3	M6x0,75	14	31,5	12	5	10	3,5	8	0,8	4,5	10	요청 시
K0632.003004	C	스테인레스 스틸	1.4034	-	경화	4	M8x1	18	38,5	15	6	13	4	10	1	6	12	요청 시
K0632.003105	C	스테인레스 스틸	1.4034	-	경화	5	M10x1	21	43,5	17	7	15	5	13	1,3	5	12	요청 시
K0632.003206	C	스테인레스 스틸	1.4034	-	경화	6	M12x1,5	25	51,7	20	8	17	6	14	1,8	6	14	요청 시
K0632.003308	C	스테인레스 스틸	1.4034	-	경화	8	M16x1,5	33	68	26	10	23	8	19	2,3	15	35	요청 시
K0632.003410	C	스테인레스 스틸	1.4034	-	경화	10	M20x1,5	33	74	28	12	25	10	22	2,8	15	34	요청 시
K0632.003412	C	스테인레스 스틸	1.4034	-	경화	12	M20x1,5	33	78	28	14	25	12	22	2,8	15	39	요청 시
K0632.003516	C	스테인레스 스틸	1.4034	-	경화	16	M24x2	40	96	32	18	28	16	27	3,2	20	46	요청 시
K0632.113903	C	스테인레스 스틸	1.4305	-	비경화	3	M6x0,75	14	31,5	12	5	10	3,5	8	0,8	4,5	10	요청 시
K0632.113004	C	스테인레스 스틸	1.4305	-	비경화	4	M8x1	18	38,5	15	6	13	4	10	1	6	12	요청 시
K0632.113105	C	스테인레스 스틸	1.4305	-	비경화	5	M10x1	21	43,5	17	7	15	5	13	1,3	5	12	요청 시
K0632.113206	C	스테인레스 스틸	1.4305	-	비경화	6	M12x1,5	25	51,7	20	8	17	6	14	1,8	6	14	요청 시
K0632.113308	C	스테인레스 스틸	1.4305	-	비경화	8	M16x1,5	33	68	26	10	23	8	19	2,3	15	35	요청 시
K0632.113410	C	스테인레스 스틸	1.4305	-	비경화	10	M20x1,5	33	74	28	12	25	10	22	2,8	15	34	요청 시
K0632.113412	C	스테인레스 스틸	1.4305	-	비경화	12	M20x1,5	33	78	28	14	25	12	22	2,8	15	39	요청 시
K0632.113516	C	스테인레스 스틸	1.4305	-	비경화	16	M24x2	40	96	32	18	28	16	27	3,2	20	46	요청 시
K0632.063903	C	스테인레스 스틸	1.4404	자연적 마무리	니켈 플레이트	3	M6x0,75	14	31,5	12	5	10	3,5	8	0,8	3	6,5	요청 시
K0632.063004	C	스테인레스 스틸	1.4404	자연적 마무리	니켈 플레이트	4	M8x1	18	38,5	15	6	13	4	10	1	7	15,5	요청 시
K0632.063105	C	스테인레스 스틸	1.4404	자연적 마무리	니켈 플레이트	5	M10x1	21	43,5	17	7	15	5	13	1,3	4	12,5	요청 시
K0632.063206	C	스테인레스 스틸	1.4404	자연적 마무리	니켈 플레이트	6	M12x1,5	25	51,7	20	8	17	6	14	1,8	7	14,5	요청 시
K0632.063308	C	스테인레스 스틸	1.4404	자연적 마무리	니켈 플레이트	8	M16x1,5	33	68	26	10	23	8	19	2,3	15	35	요청 시
K0632.063410	C	스테인레스 스틸	1.4404	자연적 마무리	니켈 플레이트	10	M20x1,5	33	74	28	12	25	10	22	2,8	15	30	요청 시
K0632.063412	C	스테인레스 스틸	1.4404	자연적 마무리	니켈 플레이트	12	M20x1,5	33	78	28	14	25	12	22	2,8	15	39	요청 시
K0632.063516	C	스테인레스 스틸	1.4404	자연적 마무리	니켈 플레이트	16	M24x2	40	96	32	18	28	16	27	3,2	20	40	요청 시
K0632.173903	C	스테인레스 스틸	1.4404	자연적 마무리	자연적 마무리	3	M6x0,75	14	31,5	12	5	10	3,5	8	0,8	3	6,5	요청 시
K0632.173004	C	스테인레스 스틸	1.4404	자연적 마무리	자연적 마무리	4	M8x1	18	38,5	15	6	13	4	10	1	7	15,5	요청 시
K0632.173105	C	스테인레스 스틸	1.4404	자연적 마무리	자연적 마무리	5	M10x1	21	43,5	17	7	15	5	13	1,3	4	12,5	요청 시
K0632.173206	C	스테인레스 스틸	1.4404	자연적 마무리	자연적 마무리	6	M12x1,5	25	51,7	20	8	17	6	14	1,8	7	14,5	요청 시
K0632.173308	C	스테인레스 스틸	1.4404	자연적 마무리	자연적 마무리	8	M16x1,5	33	68	26	10	23	8	19	2,3	15	35	요청 시
K0632.173410	C	스테인레스 스틸	1.4404	자연적 마무리	자연적 마무리	10	M20x1,5	33	74	28	12	25	10	22	2,8	15	30	요청 시
K0632.173412	C	스테인레스 스틸	1.4404	자연적 마무리	자연적 마무리	12	M20x1,5	33	78	28	14	25	12	22	2,8	15	39	요청 시
K0632.173516	C	스테인레스 스틸	1.4404	자연적 마무리	자연적 마무리	16	M24x2	40	96	32	18	28	16	27	3,2	20	40	요청 시
K0632.0639031	C	스테인레스 스틸	1.4404	블라스팅 처리	니켈 플레이트	3	M6x0,75	14	31,5	12	5	10	3,5	8	0,8	3	6,5	요청 시
K0632.0630041	C	스테인레스 스틸	1.4404	블라스팅 처리	니켈 플레이트	4	M8x1	18	38,5	15	6	13	4	10	1	7	15,5	요청 시
K0632.0631051	C	스테인레스 스틸	1.4404	블라스팅 처리	니켈 플레이트	5	M10x1	21	43,5	17	7	15	5	13	1,3	4	12,5	요청 시
K0632.0632061	C	스테인레스 스틸	1.4404	블라스팅 처리	니켈 플레이트	6	M12x1,5	25	51,7	20	8	17	6	14	1,8	7	14,5	요청 시
K0632.0633081	C	스테인레스 스틸	1.4404	블라스팅 처리	니켈 플레이트	8	M16x1,5	33	68	26	10	23	8	19	2,3	15	35	요청 시
K0632.0634101	C	스테인레스 스틸	1.4404	블라스팅 처리	니켈 플레이트	10	M20x1,5	33	74	28	12	25	10	22	2,8	15	30	요청 시
K0632.0634121	C	스테인레스 스틸	1.4404	블라스팅 처리	니켈 플레이트	12	M20x1,5	33	78	28	14	25	12	22	2,8	15	39	요청 시
K0632.0635161	C	스테인레스 스틸	1.4404	블라스팅 처리	니켈 플레이트	16	M24x2	40	96	32	18	28	16	27	3,2	20	40	요청 시
K0632.1739031	C	스테인레스 스틸	1.4404	블라스팅 처리	자연적 마무리	3	M6x0,75	14	31,5	12	5	10	3,5	8	0,8	3	6,5	요청 시
K0632.1730041	C	스테인레스 스틸	1.4404	블라스팅 처리	자연적 마무리	4	M8x1	18	38,5	15	6	13	4	10	1	7	15,5	요청 시
K0632.1731051	C	스테인레스 스틸	1.4404	블라스팅 처리	자연적 마무리	5	M10x1	21	43,5	17	7	15	5	13	1,3	4	12,5	요청 시
K0632.1732061	C	스테인레스 스틸	1.4404	블라스팅 처리	자연적 마무리	6	M12x1,5	25	51,7	20	8	17	6	14	1,8	7	14,5	요청 시
K0632.1733081	C	스테인레스 스틸	1.4404	블라스팅 처리	자연적 마무리	8	M16x1,5	33	68	26	10	23	8	19	2,3	15	35	요청 시
K0632.1734101	C	스테인레스 스틸	1.4404	블라스팅 처리	자연적 마무리	10	M20x1,5	33	74	28	12	25	10	22	2,8	15	30	요청 시
K0632.1734121	C	스테인레스 스틸	1.4404	블라스팅 처리	자연적 마무리	12	M20x1,5	33	78	28	14	25	12	22	2,8	15	39	요청 시
K0632.1735161	C	스테인레스 스틸	1.4404	블라스팅 처리	자연적 마무리	16	M24x2	40	96	32	18	28	16	27	3,2	20	40	요청 시

스테인레스 버섯형 그립이 있는 스테인레스 인덱스 플런저, 잠금 너트와 카운터 너트

자세한 정보

도면

스테인레스 버섯형 그립이 있는 스테인레스 인덱스 플런저, 잠금 너트와 카운터 너트

캐드데이터 및 상세 정보

주문 번호	타입	본체 재질	스틸 키	버섯모양 그립	잠금 핀	D	D1	D2	L	L1	L2	L3	스트로크 S	SW1	SW2	F x 30°	시작 탄성 F1 약. N	탄성 종료 F2 약. N	가격
K0632.004903	D	스테인레스 스틸	1.4034	-	경화	3	M6x0,75	14	31,5	12	5	10	3,5	8	10	0,8	4,5	10	요청 시
K0632.004004	D	스테인레스 스틸	1.4034	-	경화	4	M8x1	18	38,5	15	6	13	4	10	13	1	6	12	요청 시
K0632.004105	D	스테인레스 스틸	1.4034	-	경화	5	M10x1	21	43,5	17	7	15	5	13	17	1,3	5	12	요청 시
K0632.004206	D	스테인레스 스틸	1.4034	-	경화	6	M12x1,5	25	51,7	20	8	17	6	14	19	1,8	6	14	요청 시
K0632.004308	D	스테인레스 스틸	1.4034	-	경화	8	M16x1,5	33	68	26	10	23	8	19	24	2,3	15	35	요청 시
K0632.004410	D	스테인레스 스틸	1.4034	-	경화	10	M20x1,5	33	74	28	12	25	10	22	30	2,8	15	34	요청 시
K0632.004412	D	스테인레스 스틸	1.4034	-	경화	12	M20x1,5	33	78	28	14	25	12	22	30	2,8	15	39	요청 시
K0632.004516	D	스테인레스 스틸	1.4034	-	경화	16	M24x2	40	96	32	18	28	16	27	36	3,2	20	46	요청 시
K0632.114903	D	스테인레스 스틸	1.4305	-	비경화	3	M6x0,75	14	31,5	12	5	10	3,5	8	10	0,8	4,5	10	요청 시
K0632.114004	D	스테인레스 스틸	1.4305	-	비경화	4	M8x1	18	38,5	15	6	13	4	10	13	1	6	12	요청 시
K0632.114105	D	스테인레스 스틸	1.4305	-	비경화	5	M10x1	21	43,5	17	7	15	5	13	17	1,3	5	12	요청 시
K0632.114206	D	스테인레스 스틸	1.4305	-	비경화	6	M12x1,5	25	51,7	20	8	17	6	14	19	1,8	6	14	요청 시
K0632.114308	D	스테인레스 스틸	1.4305	-	비경화	8	M16x1,5	33	68	26	10	23	8	19	24	2,3	15	35	요청 시
K0632.114410	D	스테인레스 스틸	1.4305	-	비경화	10	M20x1,5	33	74	28	12	25	10	22	30	2,8	15	34	요청 시
K0632.114412	D	스테인레스 스틸	1.4305	-	비경화	12	M20x1,5	33	78	28	14	25	12	22	30	2,8	15	39	요청 시
K0632.114516	D	스테인레스 스틸	1.4305	-	비경화	16	M24x2	40	96	32	18	28	16	27	36	3,2	20	46	요청 시
K0632.064903	D	스테인레스 스틸	1.4404	자연적 마무리	니켈 플레이트	3	M6x0,75	14	31,5	12	5	10	3,5	8	10	0,8	3	6,5	요청 시
K0632.064004	D	스테인레스 스틸	1.4404	자연적 마무리	니켈 플레이트	4	M8x1	18	38,5	15	6	13	4	10	13	1	7	15,5	요청 시
K0632.064105	D	스테인레스 스틸	1.4404	자연적 마무리	니켈 플레이트	5	M10x1	21	43,5	17	7	15	5	13	17	1,3	4	12,5	요청 시
K0632.064206	D	스테인레스 스틸	1.4404	자연적 마무리	니켈 플레이트	6	M12x1,5	25	51,7	20	8	17	6	14	19	1,8	7	14,5	요청 시
K0632.064308	D	스테인레스 스틸	1.4404	자연적 마무리	니켈 플레이트	8	M16x1,5	33	68	26	10	23	8	19	24	2,3	15	35	요청 시
K0632.064410	D	스테인레스 스틸	1.4404	자연적 마무리	니켈 플레이트	10	M20x1,5	33	74	28	12	25	10	22	30	2,8	15	30	요청 시
K0632.064412	D	스테인레스 스틸	1.4404	자연적 마무리	니켈 플레이트	12	M20x1,5	33	78	28	14	25	12	22	30	2,8	15	39	요청 시
K0632.064516	D	스테인레스 스틸	1.4404	자연적 마무리	니켈 플레이트	16	M24x2	40	96	32	18	28	16	27	36	3,2	20	40	요청 시
K0632.174903	D	스테인레스 스틸	1.4404	자연적 마무리	자연적 마무리	3	M6x0,75	14	31,5	12	5	10	3,5	8	10	0,8	3	6,5	요청 시
K0632.174004	D	스테인레스 스틸	1.4404	자연적 마무리	자연적 마무리	4	M8x1	18	38,5	15	6	13	4	10	13	1	7	15,5	요청 시
K0632.174105	D	스테인레스 스틸	1.4404	자연적 마무리	자연적 마무리	5	M10x1	21	43,5	17	7	15	5	13	17	1,3	4	12,5	요청 시
K0632.174206	D	스테인레스 스틸	1.4404	자연적 마무리	자연적 마무리	6	M12x1,5	25	51,7	20	8	17	6	14	19	1,8	7	14,5	요청 시
K0632.174308	D	스테인레스 스틸	1.4404	자연적 마무리	자연적 마무리	8	M16x1,5	33	68	26	10	23	8	19	24	2,3	15	35	요청 시
K0632.174410	D	스테인레스 스틸	1.4404	자연적 마무리	자연적 마무리	10	M20x1,5	33	74	28	12	25	10	22	30	2,8	15	30	요청 시
K0632.174412	D	스테인레스 스틸	1.4404	자연적 마무리	자연적 마무리	12	M20x1,5	33	78	28	14	25	12	22	30	2,8	15	39	요청 시
K0632.174516	D	스테인레스 스틸	1.4404	자연적 마무리	자연적 마무리	16	M24x2	40	96	32	18	28	16	27	36	3,2	20	40	요청 시
K0632.0649031	D	스테인레스 스틸	1.4404	블라스팅 처리	니켈 플레이트	3	M6x0,75	14	31,5	12	5	10	3,5	8	10	0,8	3	6,5	요청 시
K0632.0640041	D	스테인레스 스틸	1.4404	블라스팅 처리	니켈 플레이트	4	M8x1	18	38,5	15	6	13	4	10	13	1	7	15,5	요청 시
K0632.0641051	D	스테인레스 스틸	1.4404	블라스팅 처리	니켈 플레이트	5	M10x1	21	43,5	17	7	15	5	13	17	1,3	4	12,5	요청 시
K0632.0642061	D	스테인레스 스틸	1.4404	블라스팅 처리	니켈 플레이트	6	M12x1,5	25	51,7	20	8	17	6	14	19	1,8	7	14,5	요청 시
K0632.0643081	D	스테인레스 스틸	1.4404	블라스팅 처리	니켈 플레이트	8	M16x1,5	33	68	26	10	23	8	19	24	2,3	15	35	요청 시
K0632.0644101	D	스테인레스 스틸	1.4404	블라스팅 처리	니켈 플레이트	10	M20x1,5	33	74	28	12	25	10	22	30	2,8	15	30	요청 시
K0632.0644121	D	스테인레스 스틸	1.4404	블라스팅 처리	니켈 플레이트	12	M20x1,5	33	78	28	14	25	12	22	30	2,8	15	39	요청 시
K0632.0645161	D	스테인레스 스틸	1.4404	블라스팅 처리	니켈 플레이트	16	M24x2	40	96	32	18	28	16	27	36	3,2	20	40	요청 시
K0632.1749031	D	스테인레스 스틸	1.4404	블라스팅 처리	자연적 마무리	3	M6x0,75	14	31,5	12	5	10	3,5	8	10	0,8	3	6,5	요청 시
K0632.1740041	D	스테인레스 스틸	1.4404	블라스팅 처리	자연적 마무리	4	M8x1	18	38,5	15	6	13	4	10	13	1	7	15,5	요청 시
K0632.1741051	D	스테인레스 스틸	1.4404	블라스팅 처리	자연적 마무리	5	M10x1	21	43,5	17	7	15	5	13	17	1,3	4	12,5	요청 시
K0632.1742061	D	스테인레스 스틸	1.4404	블라스팅 처리	자연적 마무리	6	M12x1,5	25	51,7	20	8	17	6	14	19	1,8	7	14,5	요청 시
K0632.1743081	D	스테인레스 스틸	1.4404	블라스팅 처리	자연적 마무리	8	M16x1,5	33	68	26	10	23	8	19	24	2,3	15	35	요청 시
K0632.1744101	D	스테인레스 스틸	1.4404	블라스팅 처리	자연적 마무리	10	M20x1,5	33	74	28	12	25	10	22	30	2,8	15	30	요청 시
K0632.1744121	D	스테인레스 스틸	1.4404	블라스팅 처리	자연적 마무리	12	M20x1,5	33	78	28	14	25	12	22	30	2,8	15	39	요청 시
K0632.1745161	D	스테인레스 스틸	1.4404	블라스팅 처리	자연적 마무리	16	M24x2	40	96	32	18	28	16	27	36	3,2	20	40	요청 시

이 카탈로그 다른 품목

<< | < | 1-10 | 11-20 | 21-30 | 31-40 | 41-50 | 51-60 | 61-66 | > | >>

K2047

잠금 볼트 강철 또는 스테인레스 스틸
플라스틱 아일렛 손잡이 포함

K1502

플라스틱 버섯형 그립이 있는 스테인레스 인덱스 플런저, 원격 조작 가능

K2042

리모트 컨트롤이 가능한 인덱스 플런저용
브레이크 케이블 분배기

K2116

리모트 컨트롤이 가능한 인덱스 플런저용
브레이크 케이블

K2023

와이어 케이블,
끝머리 포함

K2024

케이블 하우징,
내부 튜브 포함

K2025

엔드 슬리브

K2026

조절 나사

K2027

나사 니플,
그루브 스크류로 클램핑

K1584

스틸 또는 스테인레스 스틸 인덱스 플런저, 플라스틱 편심 레버 있음

<< | < | 1-10 | 11-20 | 21-30 | 31-40 | 41-50 | 51-60 | 61-66 | > | >>

검색

장바구니

품목 수:

합계:

0.00 €

표시

빠른 주문

주문 신청서

재고 확인

여기에서 제품 가용성을 검사할 수 있습니다.

재고 확인 검사

하이클라쎄 테크닉
인천광역시 남동구 구월동 선수촌공원로 1
구월테크노밸리 D동 1009호
한국

Tel.: 032-465-1520
Fax: 032-465-1521

견적 요청은 아래 메일로 보내주세요
E-Mail: highklasse@highklasse.co.kr
Internet: www.highklasse.co.kr

제품 라인
