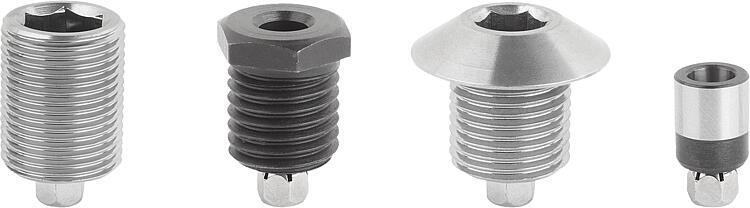

K1840스틸 또는 스테인리스 스테인레스 스틸 포지셔닝 부싱 상태 센서용 |
뒤로 |
|
|
설명제품 설명:포지셔닝 부싱은 볼트 모양의 작동 및 잠금 요소를 위한 장착 지점을 형성하여 안전하고 정확하게 잠글 수 있습니다.
상태 센서용 포지셔닝 부싱에는 Ø3 센서를 부시에 장착하기 위한 클램핑 너트가 있습니다.
센서를 통해 포지셔닝 부싱에 볼트가 있는지 여부를 전자식으로 조회할 수 있습니다.
여러 부시가 사용되는 경우 작동 요소 또는 잠금 요소가 있는 부시를 결정할 수 있습니다.재질:스틸 또는 스테인리스 스틸 포지셔닝 부싱 1.4034.
클램핑 너트 황동.표면 마무리:포지셔닝 부싱:
스틸 경화 및 검정 산화 처리.
스테인레스 스틸 경화 및 표면 광택 처리.
클램핑 너트 니켈 도금.정보:브레이싱 부품이 K0638에 맞게 조정되었습니다.
클램핑 너트는 조립되지 않은 상태로 제공됩니다.
클램핑 너트의 최대 조임 토크: 1.2 Nm.이용:상태 센서가 연결된 포지셔닝 부싱으로 작동에 따른 공정을 제어할 수 있습니다. 또한 작동 또는 잠금 요소가 원하는 위치에 있는 것을 보장할 수 있습니다.
예를 들어 포장 기계의 형식을 변경할 때.조립:센서는 클램핑 너트로 부시에 장착되고 축 방향으로 조정됩니다. 마지막으로 클램핑 너트를 조여 센서를 고정합니다.

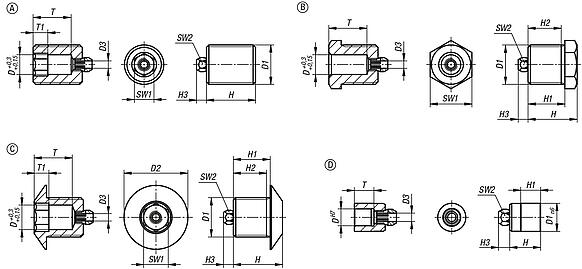

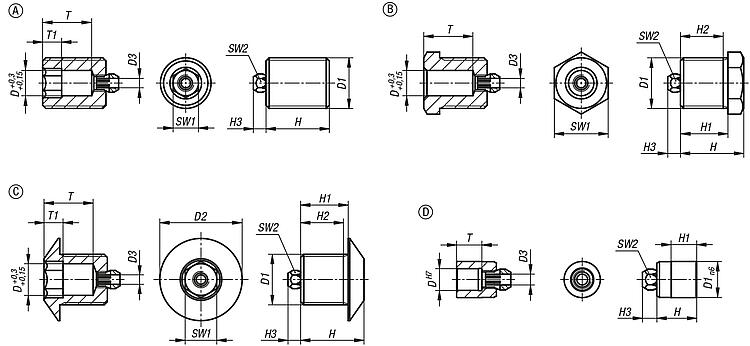

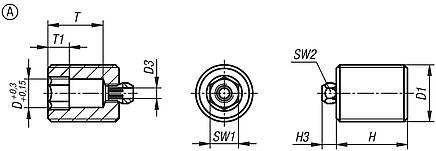

자세한 절차는 조립 설명서에 기술되어 있습니다.도면 설명:A형: 연속 나사산

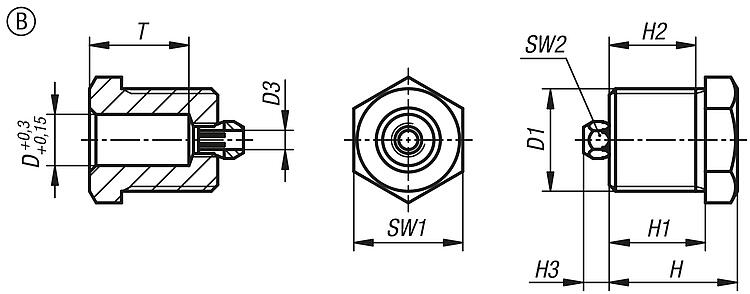

B형: 나사산 및 플랜지 포함

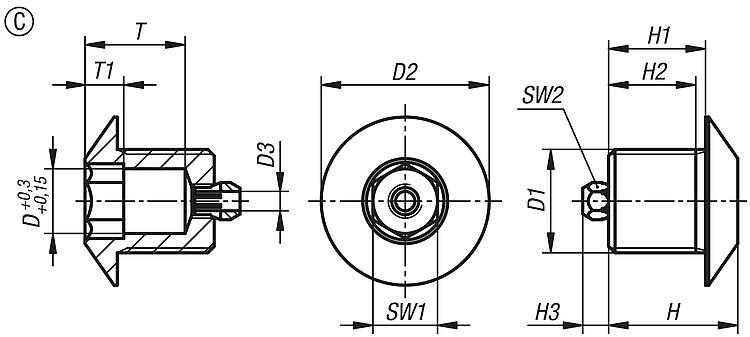

C형: 나사산 및 시작 콘 포함
D형: 매끈함 다운로드여기에 PDF로 정리된 정보가 있습니다:
CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:
|

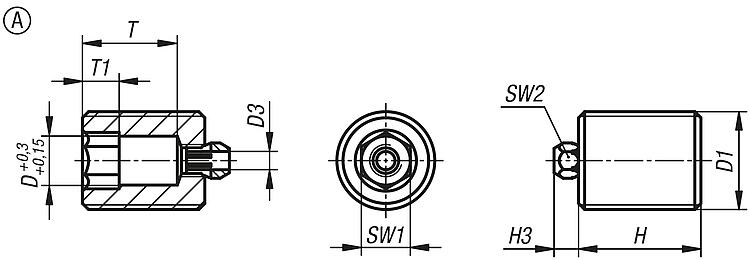

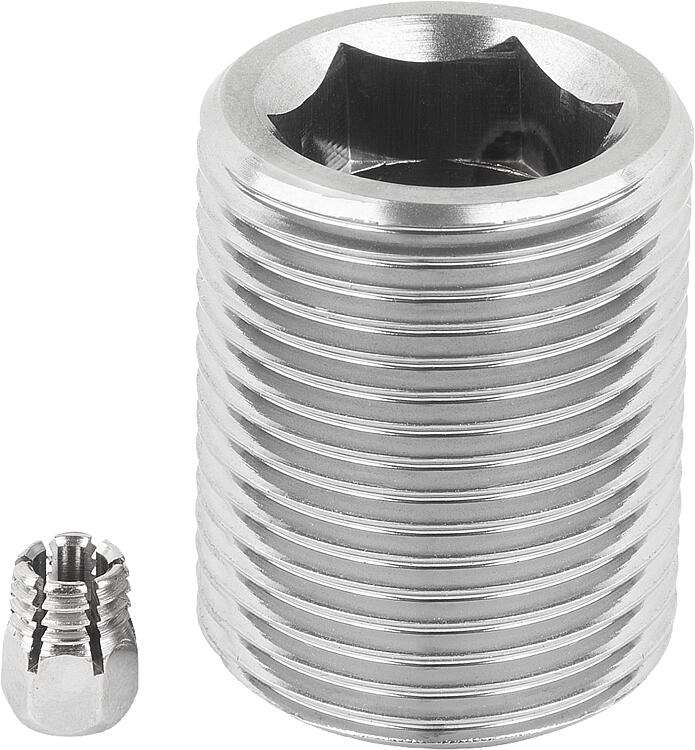

상태 센서용 스틸 또는 스테인리스 스틸 포지셔닝 부싱, A형, 연속 나사산 |
자세한 정보 |
| 주문 번호 | 타입 | 형태 타입 | 본체 재질 | D
| D1 | D3 | H | H3 | T | T1 | SW1 | SW2 | CAD | 액세서리 | 가격 | 주문 |
|---|
| K1840.103101 | A | 전산 나사 | 스틸 | 3 | M10x1 | 3 | 12 | 4 | 7 | 4 | 3 | 5 |  | | 요청 시 | | | K1840.104101 | A | 전산 나사 | 스틸 | 4 | M10x1 | 3 | 12 | 4 | 7 | 4 | 4 | 5 | | | 요청 시 | | | K1840.105121 | A | 전산 나사 | 스틸 | 5 | M12x1,5 | 3 | 15 | 4 | 11 | 4 | 5 | 5 | | | 요청 시 | | | K1840.106121 | A | 전산 나사 | 스틸 | 6 | M12x1,5 | 3 | 15 | 4 | 11 | 4 | 6 | 5 | | | 요청 시 | | | K1840.108161 | A | 전산 나사 | 스틸 | 8 | M16x1,5 | 3 | 20 | 4 | 15,5 | 6 | 8 | 5 | | | 요청 시 | | | K1840.110161 | A | 전산 나사 | 스틸 | 10 | M16x1,5 | 3 | 20 | 4 | 15,5 | 6 | 10 | 5 | | | 요청 시 | | | K1840.112201 | A | 전산 나사 | 스틸 | 12 | M20x1,5 | 3 | 25 | 4 | 19 | 6 | 12 | 5 | | | 요청 시 | | | K1840.116241 | A | 전산 나사 | 스틸 | 16 | M24x2 | 3 | 32 | 4 | 25 | 8 | 16 | 5 | | | 요청 시 | | | K1840.1103101 | A | 전산 나사 | 스테인레스 스틸 | 3 | M10x1 | 3 | 12 | 4 | 7 | 4 | 3 | 5 | | | 요청 시 | | | K1840.1104101 | A | 전산 나사 | 스테인레스 스틸 | 4 | M10x1 | 3 | 12 | 4 | 7 | 4 | 4 | 5 | | | 요청 시 | | | K1840.1105121 | A | 전산 나사 | 스테인레스 스틸 | 5 | M12x1,5 | 3 | 15 | 4 | 11 | 4 | 5 | 5 | | | 요청 시 | | | K1840.1106121 | A | 전산 나사 | 스테인레스 스틸 | 6 | M12x1,5 | 3 | 15 | 4 | 11 | 4 | 6 | 5 | | | 요청 시 | | | K1840.1108161 | A | 전산 나사 | 스테인레스 스틸 | 8 | M16x1,5 | 3 | 20 | 4 | 15,5 | 6 | 8 | 5 | | | 요청 시 | | | K1840.1110161 | A | 전산 나사 | 스테인레스 스틸 | 10 | M16x1,5 | 3 | 20 | 4 | 15,5 | 6 | 10 | 5 | | | 요청 시 | | | K1840.1112201 | A | 전산 나사 | 스테인레스 스틸 | 12 | M20x1,5 | 3 | 25 | 4 | 19 | 6 | 12 | 5 | | | 요청 시 | | | K1840.1116241 | A | 전산 나사 | 스테인레스 스틸 | 16 | M24x2 | 3 | 32 | 4 | 25 | 8 | 16 | 5 | | | 요청 시 | |
|

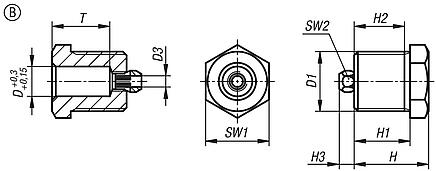

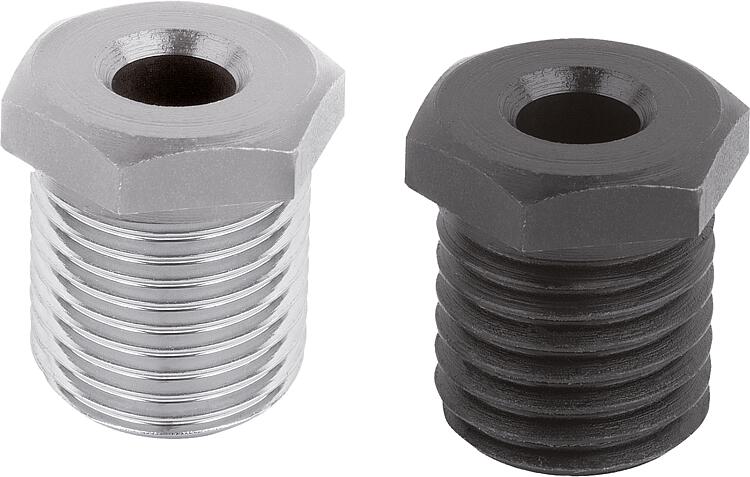

상태 센서용 스틸 또는 스테인리스 스틸 포지셔닝 부싱, B형, 나사산 및 플랜지 포함 |
자세한 정보 |
| 주문 번호 | 타입 | 형태 타입 | 본체 재질 | D
| D1 | D3 | H | H1 | H2 | H3 | T | SW1 | SW2 | CAD | 액세서리 | 가격 | 주문 |
|---|
| K1840.203101 | B | 나사산 및 플랜지 포함 | 스틸 | 3 | M10x1 | 3 | 15 | 12 | 10,5 | 4 | 7 | 11 | 5 | | | 요청 시 | | | K1840.204101 | B | 나사산 및 플랜지 포함 | 스틸 | 4 | M10x1 | 3 | 15 | 12 | 10,5 | 4 | 7 | 11 | 5 | | | 요청 시 | | | K1840.205121 | B | 나사산 및 플랜지 포함 | 스틸 | 5 | M12x1,5 | 3 | 15 | 12 | 10,5 | 4 | 11 | 13 | 5 | | | 요청 시 | | | K1840.206121 | B | 나사산 및 플랜지 포함 | 스틸 | 6 | M12x1,5 | 3 | 15 | 12 | 10,5 | 4 | 11 | 13 | 5 | | | 요청 시 | | | K1840.208161 | B | 나사산 및 플랜지 포함 | 스틸 | 8 | M16x1,5 | 3 | 20 | 15 | 13,5 | 4 | 15,5 | 17 | 5 | | | 요청 시 | | | K1840.210161 | B | 나사산 및 플랜지 포함 | 스틸 | 10 | M16x1,5 | 3 | 20 | 15 | 13,5 | 4 | 15,5 | 17 | 5 | | | 요청 시 | | | K1840.212201 | B | 나사산 및 플랜지 포함 | 스틸 | 12 | M20x1,5 | 3 | 25 | 20 | 18,5 | 4 | 19 | 22 | 5 | | | 요청 시 | | | K1840.216241 | B | 나사산 및 플랜지 포함 | 스틸 | 16 | M24x2 | 3 | 32 | 27 | 25,5 | 4 | 25 | 27 | 5 | | | 요청 시 | | | K1840.1203101 | B | 나사산 및 플랜지 포함 | 스테인레스 스틸 | 3 | M10x1 | 3 | 15 | 12 | 10,5 | 4 | 7 | 11 | 5 | | | 요청 시 | | | K1840.1204101 | B | 나사산 및 플랜지 포함 | 스테인레스 스틸 | 4 | M10x1 | 3 | 15 | 12 | 10,5 | 4 | 7 | 11 | 5 | | | 요청 시 | | | K1840.1205121 | B | 나사산 및 플랜지 포함 | 스테인레스 스틸 | 5 | M12x1,5 | 3 | 15 | 12 | 10,5 | 4 | 11 | 13 | 5 | | | 요청 시 | | | K1840.1206121 | B | 나사산 및 플랜지 포함 | 스테인레스 스틸 | 6 | M12x1,5 | 3 | 15 | 12 | 10,5 | 4 | 11 | 13 | 5 | | | 요청 시 | | | K1840.1208161 | B | 나사산 및 플랜지 포함 | 스테인레스 스틸 | 8 | M16x1,5 | 3 | 20 | 15 | 13,5 | 4 | 15,5 | 17 | 5 | | | 요청 시 | | | K1840.1210161 | B | 나사산 및 플랜지 포함 | 스테인레스 스틸 | 10 | M16x1,5 | 3 | 20 | 15 | 13,5 | 4 | 15,5 | 17 | 5 | | | 요청 시 | | | K1840.1212201 | B | 나사산 및 플랜지 포함 | 스테인레스 스틸 | 12 | M20x1,5 | 3 | 25 | 20 | 18,5 | 4 | 19 | 22 | 5 | | | 요청 시 | | | K1840.1216241 | B | 나사산 및 플랜지 포함 | 스테인레스 스틸 | 16 | M24x2 | 3 | 32 | 27 | 25,5 | 4 | 25 | 27 | 5 | | | 요청 시 | |
|

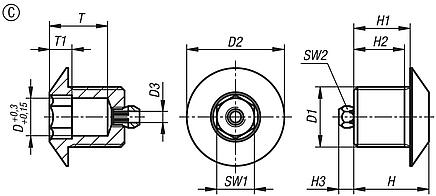

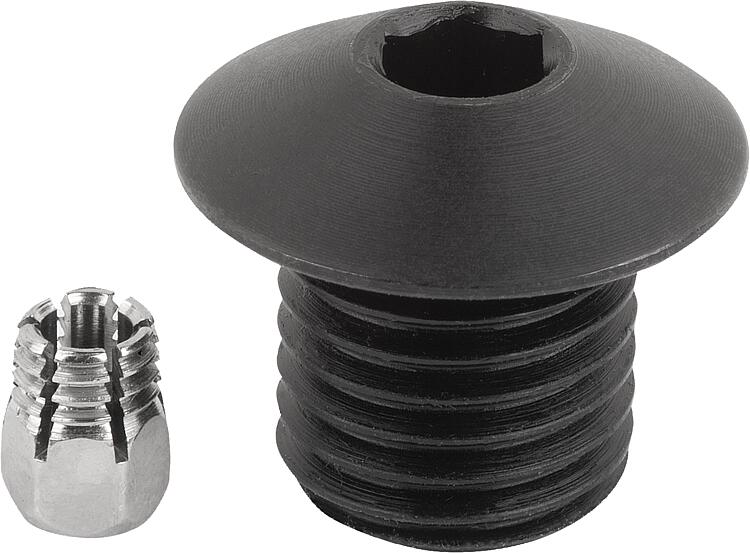

상태 센서용 스틸 또는 스테인리스 스틸 포지셔닝 부싱, C형, 나사산 및 시작 콘 포함 |
자세한 정보 |
| 주문 번호 | 타입 | 형태 타입 | 본체 재질 | D
| D1 | D2 | D3 | H | H1 | H2 | H3 | T | SW1 | SW2 | CAD | 액세서리 | 가격 | 주문 |
|---|
| K1840.304121 | C | 나사산 및 시작 콘 포함 | 스틸 | 4 | M12x1,5 | 19 | 3 | 16 | 12 | 10,5 | 4 | 11 | 4 | 5 | | | 요청 시 | | | K1840.305121 | C | 나사산 및 시작 콘 포함 | 스틸 | 5 | M12x1,5 | 19 | 3 | 16 | 12 | 10,5 | 4 | 11 | 5 | 5 | | | 요청 시 | | | K1840.306121 | C | 나사산 및 시작 콘 포함 | 스틸 | 6 | M12x1,5 | 19 | 3 | 16 | 12 | 10,5 | 4 | 11 | 6 | 5 | | | 요청 시 | | | K1840.308161 | C | 나사산 및 시작 콘 포함 | 스틸 | 8 | M16x1,5 | 26 | 3 | 20 | 15 | 13,5 | 4 | 15,5 | 8 | 5 | | | 요청 시 | | | K1840.310161 | C | 나사산 및 시작 콘 포함 | 스틸 | 10 | M16x1,5 | 26 | 3 | 20 | 15 | 13,5 | 4 | 15,5 | 10 | 5 | | | 요청 시 | | | K1840.1304121 | C | 나사산 및 시작 콘 포함 | 스테인레스 스틸 | 4 | M12x1,5 | 19 | 3 | 16 | 12 | 10,5 | 4 | 11 | 4 | 5 | | | 요청 시 | | | K1840.1305121 | C | 나사산 및 시작 콘 포함 | 스테인레스 스틸 | 5 | M12x1,5 | 19 | 3 | 16 | 12 | 10,5 | 4 | 11 | 5 | 5 | | | 요청 시 | | | K1840.1306121 | C | 나사산 및 시작 콘 포함 | 스테인레스 스틸 | 6 | M12x1,5 | 19 | 3 | 16 | 12 | 10,5 | 4 | 11 | 6 | 5 | | | 요청 시 | | | K1840.1308161 | C | 나사산 및 시작 콘 포함 | 스테인레스 스틸 | 8 | M16x1,5 | 26 | 3 | 20 | 15 | 13,5 | 4 | 15,5 | 8 | 5 | | | 요청 시 | | | K1840.1310161 | C | 나사산 및 시작 콘 포함 | 스테인레스 스틸 | 10 | M16x1,5 | 26 | 3 | 20 | 15 | 13,5 | 4 | 15,5 | 10 | 5 | | | 요청 시 | |
|

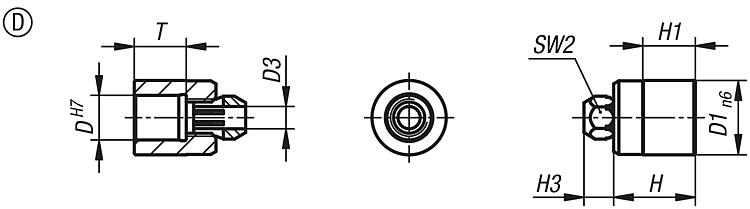

상태 센서용 스틸 또는 스테인리스 스틸 포지셔닝 부싱, D형, 매끄러움 |
자세한 정보 |
| 주문 번호 | 타입 | 형태 타입 | 본체 재질 | D
| D1 | D3 | H | H1 | H3 | T | SW2 | CAD | 액세서리 | 가격 | 주문 |
|---|
| K1840.403089 | D | 매끈함 | 스틸 | 3 | 8 | 3 | 10 | 6 | 4 | 5 | 5 | | | 요청 시 | | | K1840.404089 | D | 매끈함 | 스틸 | 4 | 8 | 3 | 10 | 6 | 4 | 5 | 5 | | | 요청 시 | | | K1840.405089 | D | 매끈함 | 스틸 | 5 | 8 | 3 | 10 | 6 | 4 | 6 | 5 | | | 요청 시 | | | K1840.406109 | D | 매끈함 | 스틸 | 6 | 10 | 3 | 11 | 7 | 4 | 7 | 5 | | | 요청 시 | | | K1840.408139 | D | 매끈함 | 스틸 | 8 | 13,5 | 3 | 14 | 9,5 | 4 | 9,5 | 5 | | | 요청 시 | | | K1840.410179 | D | 매끈함 | 스틸 | 10 | 17 | 3 | 16 | 11,5 | 4 | 11,5 | 5 | | | 요청 시 | | | K1840.1403089 | D | 매끈함 | 스테인레스 스틸 | 3 | 8 | 3 | 10 | 6 | 4 | 5 | 5 | | | 요청 시 | | | K1840.1404089 | D | 매끈함 | 스테인레스 스틸 | 4 | 8 | 3 | 10 | 6 | 4 | 5 | 5 | | | 요청 시 | | | K1840.1405089 | D | 매끈함 | 스테인레스 스틸 | 5 | 8 | 3 | 10 | 6 | 4 | 6 | 5 | | | 요청 시 | | | K1840.1406109 | D | 매끈함 | 스테인레스 스틸 | 6 | 10 | 3 | 11 | 7 | 4 | 7 | 5 | | | 요청 시 | | | K1840.1408139 | D | 매끈함 | 스테인레스 스틸 | 8 | 13,5 | 3 | 14 | 9,5 | 4 | 9,5 | 5 | | | 요청 시 | | | K1840.1410179 | D | 매끈함 | 스테인레스 스틸 | 10 | 17 | 3 | 16 | 11,5 | 4 | 11,5 | 5 | | | 요청 시 | |
|
|
