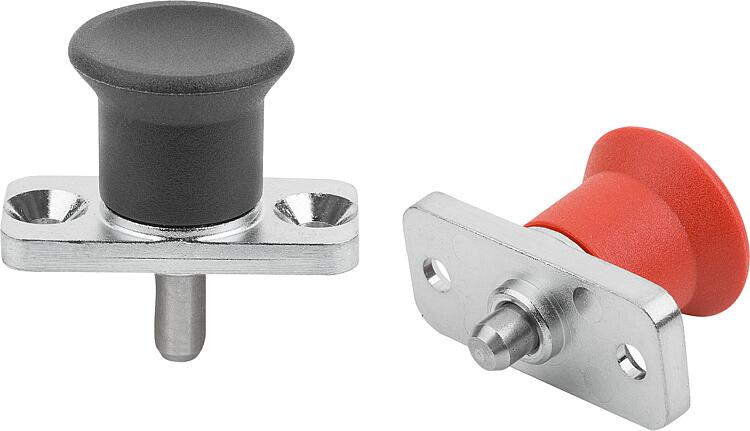

K2001플라스틱 버섯형 그립 및 스크류 플랜지가 있는 미니 인덱스 플런저 아연 다이캐스 |
뒤로 |
|
|
설명제품 설명:인덱스 플런저는 횡력으로 인해 잠금 위치가 변하는 것을 방지하기 위한 곳에 사용됩니다. 먼저 볼트를 수동으로 풀어야만 다른 잠금 위치로 이동할 수 있습니다.
오랜시간 볼트를 풀어야 하고 잠금 핀의 반동으로 튀는 것을 방지해야 하는 경우에 C형을 사용합니다.
미니 인덱스 플런저는 특히 좁은 설치 공간에서 다양한 용도로 사용할 수 있습니다. 이는 알려진 표준 설치형에 대해 공간을 절약하고 비용 효율적인 대안이 될 수 있습니다.
스크류 플랜지는 접시머리 나사를 사용하여 얇은 벽의 구조부품에 고정할 수 있습니다.재질:스크류 플랜지, 아연 다이캐스트.
잠금 핀 1.4305.
버섯형 그립, 열가소성 수지. 표면 마무리:스크류 플랜지 청색 화학 표면처리.
잠금 핀, 무광택 처리.

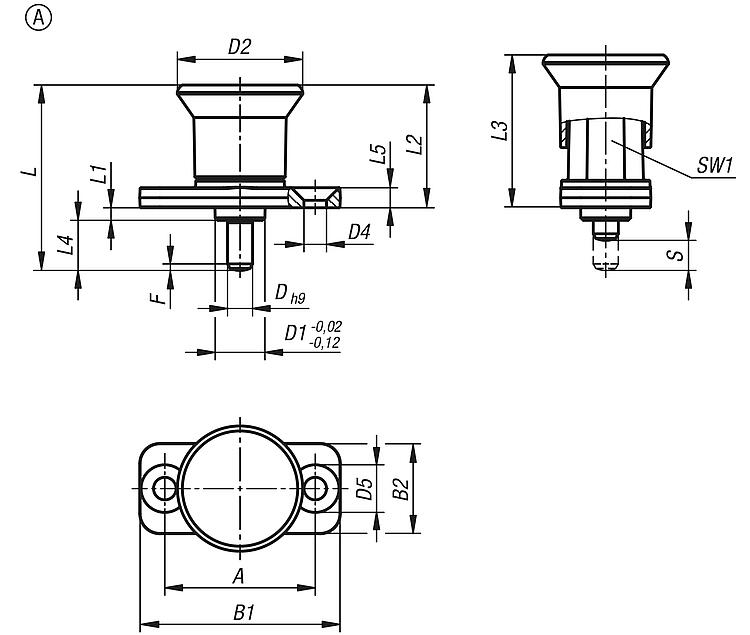

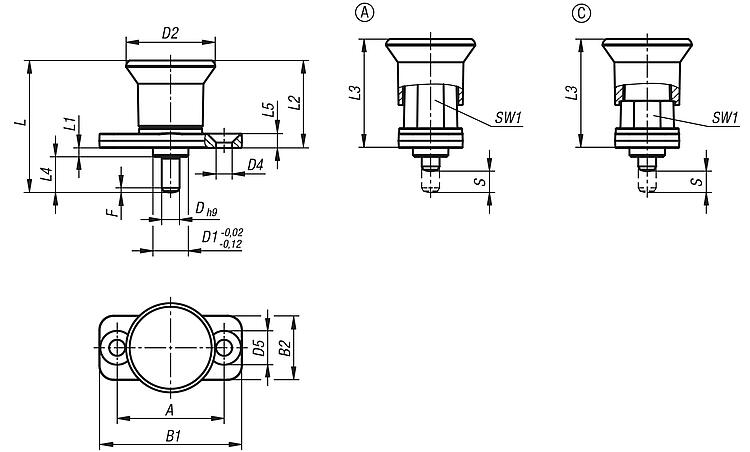

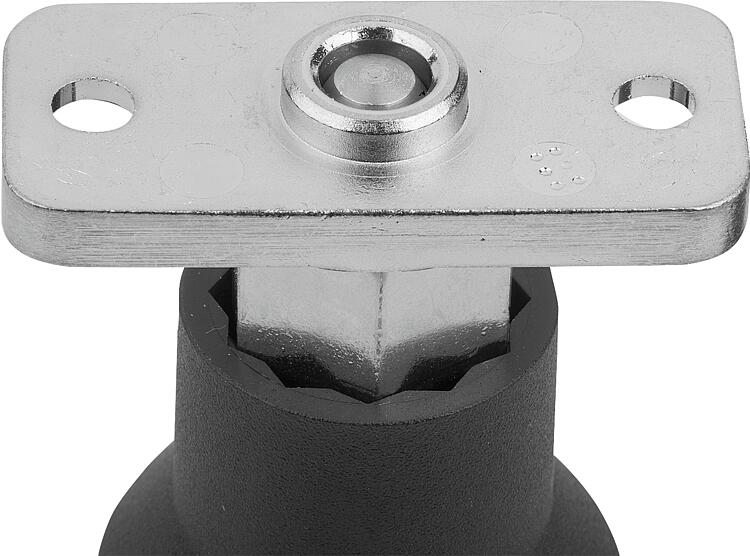

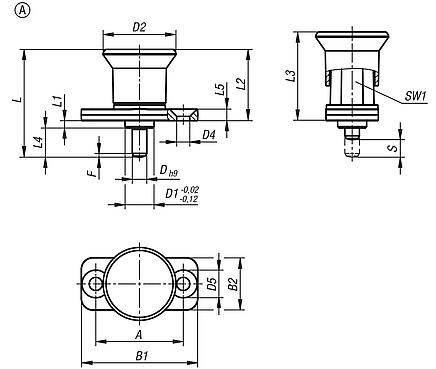

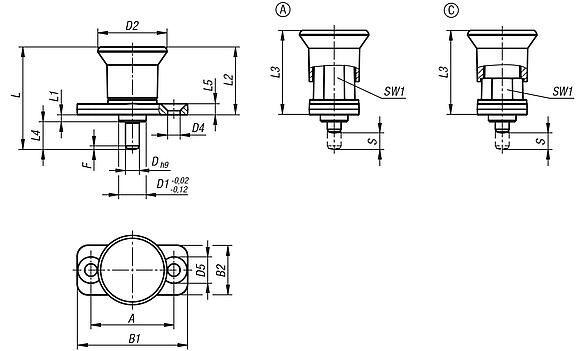

버섯형 그립, 검정회색 RAL 7021 또는 트래픽 빨간색 RAL 3020.정보:타입 C를 사용하면 버섯형 그립을 30 회전하여 잠금 핀을 당긴 위치에 고정할 수 있습니다.요청 시:특수 설계 버전.액세서리:카운터성크 스크류 K0708.도면 설명:타입 A: 잠금 슬롯 없음, 잠금 너트 없음

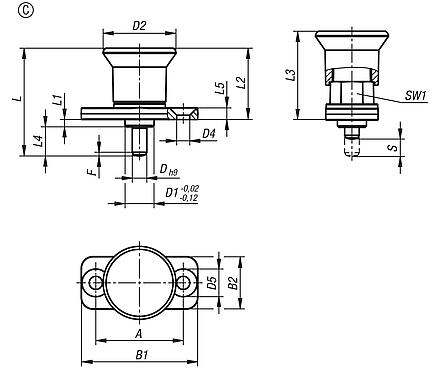

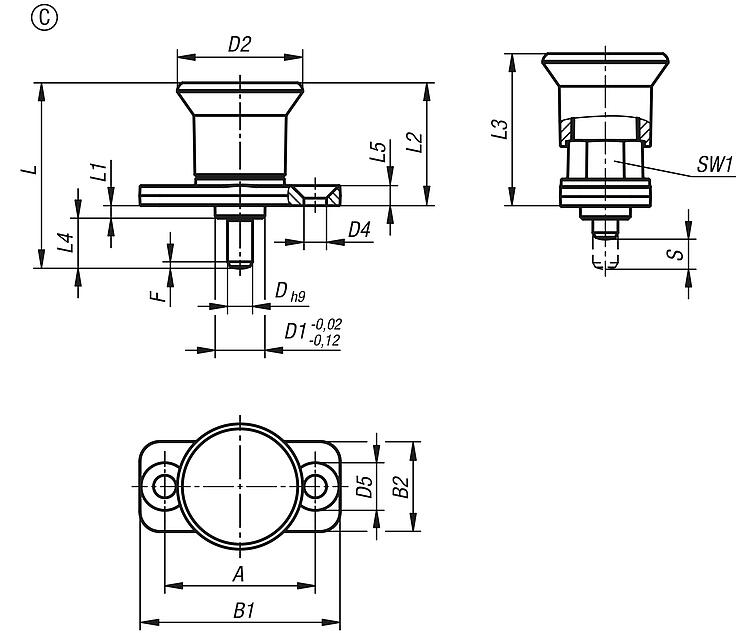

타입 C: 잠금 슬롯 있음, 잠금 너트 없음 다운로드여기에 PDF로 정리된 정보가 있습니다:
CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:
|
플라스틱 버섯형 그립 및 스크류 플랜지가 있는 아연 다이캐스 인덱스 플런저 Mini, 잠금 너트 미포함 |
자세한 정보 |
| 주문 번호 | 타입 | 구성품 색상 | A | B1 | B2 | D
| D1 | D2 | D4 | D5 | F x 30° | L | L1 | L2 | L3 | L4 | L5 | 스트로크
S | SW1 | 시작
탄성
F1 약. N | 탄성
종료
F2 약. N | CAD | 액세서리 | 가격 | 주문 |
|---|
| K2001.100404 | A | 검회색 RAL 7021 | 25 | 35 | 15 | 4 | 8 | 21 | 4,5 | 9,5 | 1 | 26,5 | 2 | 20,5 | 25,5 | 4 | 4 | 4 | 10 | 3 | 16 |  | | 요청 시 | | | K2001.100408 | A | 검회색 RAL 7021 | 25 | 35 | 15 | 4 | 8 | 21 | 4,5 | 9,5 | 1 | 30,5 | 2 | 20,5 | 25,5 | 8 | 4 | 5 | 10 | 3 | 16 | | | 요청 시 | | | K2001.110505 | A | 검회색 RAL 7021 | 30 | 40 | 18 | 5 | 10 | 25 | 4,5 | 9,5 | 1,3 | 32 | 2,5 | 24,5 | 30,5 | 5 | 4 | 5 | 13 | 4,5 | 12,5 | | | 요청 시 | | | K2001.110510 | A | 검회색 RAL 7021 | 30 | 40 | 18 | 5 | 10 | 25 | 4,5 | 9,5 | 1,3 | 37 | 2,5 | 24,5 | 30,5 | 10 | 4 | 6 | 13 | 4,5 | 12,5 | | | 요청 시 | | | K2001.110606 | A | 검회색 RAL 7021 | 30 | 40 | 18 | 6 | 10 | 25 | 4,5 | 9,5 | 1,8 | 33 | 2,5 | 24,5 | 30,5 | 6 | 4 | 6 | 13 | 4,5 | 12,5 | | | 요청 시 | | | K2001.110612 | A | 검회색 RAL 7021 | 30 | 40 | 18 | 6 | 10 | 25 | 4,5 | 9,5 | 1,8 | 39 | 2,5 | 24,5 | 30,5 | 12 | 4 | 6 | 13 | 4,5 | 12,5 | | | 요청 시 | | | K2001.130808 | A | 검회색 RAL 7021 | 38 | 50 | 23 | 8 | 14 | 33 | 5,5 | 10,5 | 2,3 | 46 | 2,5 | 35,5 | 45,5 | 8 | 5 | 8 | 17 | 12 | 38 | | | 요청 시 | | | K2001.130816 | A | 검회색 RAL 7021 | 38 | 50 | 23 | 8 | 14 | 33 | 5,5 | 10,5 | 2,3 | 54 | 2,5 | 35,5 | 45,5 | 16 | 5 | 10 | 17 | 12 | 38 | | | 요청 시 | | | K2001.131010 | A | 검회색 RAL 7021 | 38 | 50 | 23 | 10 | 14 | 33 | 5,5 | 10,5 | 2,8 | 48 | 2,5 | 35,5 | 45,5 | 10 | 5 | 10 | 17 | 12 | 38 | | | 요청 시 | | | K2001.131020 | A | 검회색 RAL 7021 | 38 | 50 | 23 | 10 | 14 | 33 | 5,5 | 10,5 | 2,8 | 58 | 2,5 | 35,5 | 45,5 | 20 | 5 | 10 | 17 | 12 | 38 | | | 요청 시 | | | K2001.10040484 | A | 신호등 빨강 RAL 3020 | 25 | 35 | 15 | 4 | 8 | 21 | 4,5 | 9,5 | 1 | 26,5 | 2 | 20,5 | 25,5 | 4 | 4 | 4 | 10 | 3 | 16 | | | 요청 시 | | | K2001.10040884 | A | 신호등 빨강 RAL 3020 | 25 | 35 | 15 | 4 | 8 | 21 | 4,5 | 9,5 | 1 | 30,5 | 2 | 20,5 | 25,5 | 8 | 4 | 5 | 10 | 3 | 16 | | | 요청 시 | | | K2001.11050584 | A | 신호등 빨강 RAL 3020 | 30 | 40 | 18 | 5 | 10 | 25 | 4,5 | 9,5 | 1,3 | 32 | 2,5 | 24,5 | 30,5 | 5 | 4 | 5 | 13 | 4,5 | 12,5 | | | 요청 시 | | | K2001.11051084 | A | 신호등 빨강 RAL 3020 | 30 | 40 | 18 | 5 | 10 | 25 | 4,5 | 9,5 | 1,3 | 37 | 2,5 | 24,5 | 30,5 | 10 | 4 | 6 | 13 | 4,5 | 12,5 | | | 요청 시 | | | K2001.11060684 | A | 신호등 빨강 RAL 3020 | 30 | 40 | 18 | 6 | 10 | 25 | 4,5 | 9,5 | 1,8 | 33 | 2,5 | 24,5 | 30,5 | 6 | 4 | 6 | 13 | 4,5 | 12,5 | | | 요청 시 | | | K2001.11061284 | A | 신호등 빨강 RAL 3020 | 30 | 40 | 18 | 6 | 10 | 25 | 4,5 | 9,5 | 1,8 | 39 | 2,5 | 24,5 | 30,5 | 12 | 4 | 6 | 13 | 4,5 | 12,5 | | | 요청 시 | | | K2001.13080884 | A | 신호등 빨강 RAL 3020 | 38 | 50 | 23 | 8 | 14 | 33 | 5,5 | 10,5 | 2,3 | 46 | 2,5 | 35,5 | 45,5 | 8 | 5 | 8 | 17 | 12 | 38 | | | 요청 시 | | | K2001.13081684 | A | 신호등 빨강 RAL 3020 | 38 | 50 | 23 | 8 | 14 | 33 | 5,5 | 10,5 | 2,3 | 54 | 2,5 | 35,5 | 45,5 | 16 | 5 | 10 | 17 | 12 | 38 | | | 요청 시 | | | K2001.13101084 | A | 신호등 빨강 RAL 3020 | 38 | 50 | 23 | 10 | 14 | 33 | 5,5 | 10,5 | 2,8 | 48 | 2,5 | 35,5 | 45,5 | 10 | 5 | 10 | 17 | 12 | 38 | | | 요청 시 | | | K2001.13102084 | A | 신호등 빨강 RAL 3020 | 38 | 50 | 23 | 10 | 14 | 33 | 5,5 | 10,5 | 2,8 | 58 | 2,5 | 35,5 | 45,5 | 20 | 5 | 10 | 17 | 12 | 38 | | | 요청 시 | |
|
플라스틱 버섯형 그립 및 스크류 플랜지 및 잠금 홈이 있는 미니 인덱스 플런저 아연 다이캐스 |
자세한 정보 |
| 주문 번호 | 타입 | 구성품 색상 | A | B1 | B2 | D
| D1 | D2 | D4 | D5 | F x 30° | L | L1 | L2 | L3 | L4 | L5 | 스트로크
S | SW1 | 시작
탄성
F1 약. N | 탄성
종료
F2 약. N | CAD | 액세서리 | 가격 | 주문 |
|---|
| K2001.300404 | C | 검회색 RAL 7021 | 25 | 35 | 15 | 4 | 8 | 21 | 4,5 | 9,5 | 1 | 26,5 | 2 | 20,5 | 25,5 | 4 | 4 | 4 | 10 | 3 | 16 | | | 요청 시 | | | K2001.300408 | C | 검회색 RAL 7021 | 25 | 35 | 15 | 4 | 8 | 21 | 4,5 | 9,5 | 1 | 30,5 | 2 | 20,5 | 25,5 | 8 | 4 | 5 | 10 | 3 | 16 | | | 요청 시 | | | K2001.310505 | C | 검회색 RAL 7021 | 30 | 40 | 18 | 5 | 10 | 25 | 4,5 | 9,5 | 1,3 | 32 | 2,5 | 24,5 | 30,5 | 5 | 4 | 5 | 13 | 4,5 | 12,5 | | | 요청 시 | | | K2001.310510 | C | 검회색 RAL 7021 | 30 | 40 | 18 | 5 | 10 | 25 | 4,5 | 9,5 | 1,3 | 37 | 2,5 | 24,5 | 30,5 | 10 | 4 | 6 | 13 | 4,5 | 12,5 | | | 요청 시 | | | K2001.310606 | C | 검회색 RAL 7021 | 30 | 40 | 18 | 6 | 10 | 25 | 4,5 | 9,5 | 1,8 | 33 | 2,5 | 24,5 | 30,5 | 6 | 4 | 6 | 13 | 4,5 | 12,5 | | | 요청 시 | | | K2001.310612 | C | 검회색 RAL 7021 | 30 | 40 | 18 | 6 | 10 | 25 | 4,5 | 9,5 | 1,8 | 39 | 2,5 | 24,5 | 30,5 | 12 | 4 | 6 | 13 | 4,5 | 12,5 | | | 요청 시 | | | K2001.330808 | C | 검회색 RAL 7021 | 38 | 50 | 23 | 8 | 14 | 33 | 5,5 | 10,5 | 2,3 | 46 | 2,5 | 35,5 | 45,5 | 8 | 5 | 8 | 17 | 12 | 38 | | | 요청 시 | | | K2001.330816 | C | 검회색 RAL 7021 | 38 | 50 | 23 | 8 | 14 | 33 | 5,5 | 10,5 | 2,3 | 54 | 2,5 | 35,5 | 45,5 | 16 | 5 | 10 | 17 | 12 | 38 | | | 요청 시 | | | K2001.331010 | C | 검회색 RAL 7021 | 38 | 50 | 23 | 10 | 14 | 33 | 5,5 | 10,5 | 2,8 | 48 | 2,5 | 35,5 | 45,5 | 10 | 5 | 10 | 17 | 12 | 38 | | | 요청 시 | | | K2001.331020 | C | 검회색 RAL 7021 | 38 | 50 | 23 | 10 | 14 | 33 | 5,5 | 10,5 | 2,8 | 58 | 2,5 | 35,5 | 45,5 | 20 | 5 | 10 | 17 | 12 | 38 | | | 요청 시 | | | K2001.30040484 | C | 신호등 빨강 RAL 3020 | 25 | 35 | 15 | 4 | 8 | 21 | 4,5 | 9,5 | 1 | 26,5 | 2 | 20,5 | 25,5 | 4 | 4 | 4 | 10 | 3 | 16 | | | 요청 시 | | | K2001.30040884 | C | 신호등 빨강 RAL 3020 | 25 | 35 | 15 | 4 | 8 | 21 | 4,5 | 9,5 | 1 | 30,5 | 2 | 20,5 | 25,5 | 8 | 4 | 5 | 10 | 3 | 16 | | | 요청 시 | | | K2001.31050584 | C | 신호등 빨강 RAL 3020 | 30 | 40 | 18 | 5 | 10 | 25 | 4,5 | 9,5 | 1,3 | 32 | 2,5 | 24,5 | 30,5 | 5 | 4 | 5 | 13 | 4,5 | 12,5 | | | 요청 시 | | | K2001.31051084 | C | 신호등 빨강 RAL 3020 | 30 | 40 | 18 | 5 | 10 | 25 | 4,5 | 9,5 | 1,3 | 37 | 2,5 | 24,5 | 30,5 | 10 | 4 | 6 | 13 | 4,5 | 12,5 | | | 요청 시 | | | K2001.31060684 | C | 신호등 빨강 RAL 3020 | 30 | 40 | 18 | 6 | 10 | 25 | 4,5 | 9,5 | 1,8 | 33 | 2,5 | 24,5 | 30,5 | 6 | 4 | 6 | 13 | 4,5 | 12,5 | | | 요청 시 | | | K2001.31061284 | C | 신호등 빨강 RAL 3020 | 30 | 40 | 18 | 6 | 10 | 25 | 4,5 | 9,5 | 1,8 | 39 | 2,5 | 24,5 | 30,5 | 12 | 4 | 6 | 13 | 4,5 | 12,5 | | | 요청 시 | | | K2001.33080884 | C | 신호등 빨강 RAL 3020 | 38 | 50 | 23 | 8 | 14 | 33 | 5,5 | 10,5 | 2,3 | 46 | 2,5 | 35,5 | 45,5 | 8 | 5 | 8 | 17 | 12 | 38 | | | 요청 시 | | | K2001.33081684 | C | 신호등 빨강 RAL 3020 | 38 | 50 | 23 | 8 | 14 | 33 | 5,5 | 10,5 | 2,3 | 54 | 2,5 | 35,5 | 45,5 | 16 | 5 | 10 | 17 | 12 | 38 | | | 요청 시 | | | K2001.33101084 | C | 신호등 빨강 RAL 3020 | 38 | 50 | 23 | 10 | 14 | 33 | 5,5 | 10,5 | 2,8 | 48 | 2,5 | 35,5 | 45,5 | 10 | 5 | 10 | 17 | 12 | 38 | | | 요청 시 | | | K2001.33102084 | C | 신호등 빨강 RAL 3020 | 38 | 50 | 23 | 10 | 14 | 33 | 5,5 | 10,5 | 2,8 | 58 | 2,5 | 35,5 | 45,5 | 20 | 5 | 10 | 17 | 12 | 38 | | | 요청 시 | |
|
|
| 재고 확인 여기에서 제품 가용성을 검사할 수 있습니다. |
