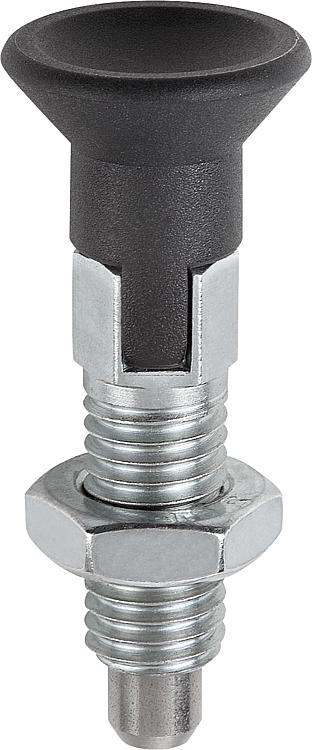

K0747_D플라스틱 버섯형 그립, 잠금 너트와 카운터 너트가 있는 ECO 스틸 혹은 스테인레스 인덱스 플런저 |
뒤로 |
|
|
설명제품 설명:인덱스 플런저는 횡력으로 인해 잠금 위치가 변하는 것을 방지하기 위한 곳에 사용됩니다. 먼저 볼트를 수동으로 풀어야만 다른 잠금 위치로 이동할 수 있습니다.
오랜시간 볼트를 풀어야 하고 잠금 핀의 반동으로 튀는 것을 방지해야 하는 경우에 C형 또는 D형을 사용합니다.재질:스틸 버전:
나사 슬리브 1.0715.
잠금 핀 1.4305.
스테인레스 스틸 버전:
나사 슬리브 1.4305.
잠금 핀 1.4305.
진회색 RAL 7021 열가소성 버섯모양 노브. 표면 마무리:스틸 버전
잠금 핀, 경화되지 않음.
나사 슬리브, 청색 피막처리
잠금 핀, 블랭크.
스테인레스 스틸 버전:
경화 처리되지 않은 잠금 핀.
스틸 부품, 블랭크.정보:장착 시 지정된 최대 조임 토크를 준수하십시오.요청 시:특수 설계 버전.특징: 다운로드여기에 PDF로 정리된 정보가 있습니다:
CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:
|
| 주문 번호 | 타입
| 본체 재질 | D | D1 | D2 | L | L1 | L2 | L3 | 스트로크
S | SW1 | SW2 | F x 30° | 시작
탄성
F1 약. N | 탄성
종료
F2 약. N | 조임 토크
max. Nm | CAD | 액세서리 | 가격 | 주문 |
|---|
| K0747.04903060 | D | 스틸 | 3 | M6 | 14 | 31,5 | 12 | 5 | 10 | 3,5 | 6 | 10 | 0,8 | 4 | 10 | 2 |  | | 요청 시 | | | K0747.04004060 | D | 스틸 | 4 | M6 | 14 | 36 | 15 | 6 | 13 | 4 | 6 | 10 | 1 | 6 | 12 | 2 | | | 요청 시 | | | K0747.04004080 | D | 스틸 | 4 | M8 | 14 | 36 | 15 | 6 | 13 | 4 | 8 | 13 | 1 | 6 | 12 | 7 | | | 요청 시 | | | K0747.04105080 | D | 스틸 | 5 | M8 | 14 | 40 | 17 | 7 | 15 | 5 | 8 | 13 | 1,3 | 6 | 12 | 7 | | | 요청 시 | | | K0747.04105100 | D | 스틸 | 5 | M10 | 18 | 42,5 | 17 | 7 | 15 | 5 | 10 | 17 | 1,3 | 6 | 12 | 15 | | | 요청 시 | | | K0747.04206100 | D | 스틸 | 6 | M10 | 18 | 47,5 | 20 | 8 | 17 | 6 | 10 | 17 | 1,8 | 8 | 15 | 15 | | | 요청 시 | | | K0747.04206120 | D | 스틸 | 6 | M12 | 25 | 51,7 | 20 | 8 | 17 | 6 | 12 | 19 | 1,8 | 8 | 15 | 20 | | | 요청 시 | | | K0747.04308120 | D | 스틸 | 8 | M12 | 25 | 61,7 | 26 | 10 | 23 | 8 | 12 | 19 | 2,3 | 8 | 19 | 20 | | | 요청 시 | | | K0747.14903060 | D | 스테인레스 스틸 | 3 | M6 | 14 | 31,5 | 12 | 5 | 10 | 3,5 | 6 | 10 | 0,8 | 4 | 10 | 2 | | | 요청 시 | | | K0747.14004060 | D | 스테인레스 스틸 | 4 | M6 | 14 | 36 | 15 | 6 | 13 | 4 | 6 | 10 | 1 | 6 | 12 | 2 | | | 요청 시 | | | K0747.14004080 | D | 스테인레스 스틸 | 4 | M8 | 14 | 36 | 15 | 6 | 13 | 4 | 8 | 13 | 1 | 6 | 12 | 7 | | | 요청 시 | | | K0747.14105080 | D | 스테인레스 스틸 | 5 | M8 | 14 | 40 | 17 | 7 | 15 | 5 | 8 | 13 | 1,3 | 6 | 12 | 7 | | | 요청 시 | | | K0747.14105100 | D | 스테인레스 스틸 | 5 | M10 | 18 | 42,5 | 17 | 7 | 15 | 5 | 10 | 17 | 1,3 | 6 | 12 | 15 | | | 요청 시 | | | K0747.14206100 | D | 스테인레스 스틸 | 6 | M10 | 18 | 47,5 | 20 | 8 | 17 | 6 | 10 | 17 | 1,8 | 8 | 15 | 15 | | | 요청 시 | | | K0747.14206120 | D | 스테인레스 스틸 | 6 | M12 | 25 | 51,7 | 20 | 8 | 17 | 6 | 12 | 19 | 1,8 | 8 | 15 | 20 | | | 요청 시 | | | K0747.14308120 | D | 스테인레스 스틸 | 8 | M12 | 25 | 61,7 | 26 | 10 | 23 | 8 | 12 | 19 | 2,3 | 8 | 19 | 20 | | | 요청 시 | | | K0747.04903061 | D | 스틸 | 3 | M6x0,75 | 14 | 31,5 | 12 | 5 | 10 | 3,5 | 6 | 10 | 0,8 | 4 | 10 | 2 | | | 요청 시 | | | K0747.04004061 | D | 스틸 | 4 | M6x0,75 | 14 | 36 | 15 | 6 | 13 | 4 | 6 | 10 | 1 | 6 | 12 | 2 | | | 요청 시 | | | K0747.04004081 | D | 스틸 | 4 | M8x1 | 14 | 36 | 15 | 6 | 13 | 4 | 8 | 13 | 1 | 6 | 12 | 7 | | | 요청 시 | | | K0747.04105081 | D | 스틸 | 5 | M8x1 | 14 | 40 | 17 | 7 | 15 | 5 | 8 | 13 | 1,3 | 6 | 12 | 7 | | | 요청 시 | | | K0747.04105101 | D | 스틸 | 5 | M10x1 | 18 | 42,5 | 17 | 7 | 15 | 5 | 10 | 17 | 1,3 | 6 | 12 | 15 | | | 요청 시 | | | K0747.04206101 | D | 스틸 | 6 | M10x1 | 18 | 47,5 | 20 | 8 | 17 | 6 | 10 | 17 | 1,8 | 8 | 15 | 15 | | | 요청 시 | | | K0747.04206121 | D | 스틸 | 6 | M12x1,5 | 25 | 51,7 | 20 | 8 | 17 | 6 | 12 | 19 | 1,8 | 8 | 15 | 20 | | | 요청 시 | | | K0747.04308121 | D | 스틸 | 8 | M12x1,5 | 25 | 61,7 | 26 | 10 | 23 | 8 | 12 | 19 | 2,3 | 8 | 19 | 20 | | | 요청 시 | | | K0747.14903061 | D | 스테인레스 스틸 | 3 | M6x0,75 | 14 | 31,5 | 12 | 5 | 10 | 3,5 | 6 | 10 | 0,8 | 4 | 10 | 2 | | | 요청 시 | | | K0747.14004061 | D | 스테인레스 스틸 | 4 | M6x0,75 | 14 | 36 | 15 | 6 | 13 | 4 | 6 | 10 | 1 | 6 | 12 | 2 | | | 요청 시 | | | K0747.14004081 | D | 스테인레스 스틸 | 4 | M8x1 | 14 | 36 | 15 | 6 | 13 | 4 | 8 | 13 | 1 | 6 | 12 | 7 | | | 요청 시 | | | K0747.14105081 | D | 스테인레스 스틸 | 5 | M8x1 | 14 | 40 | 17 | 7 | 15 | 5 | 8 | 13 | 1,3 | 6 | 12 | 7 | | | 요청 시 | | | K0747.14105101 | D | 스테인레스 스틸 | 5 | M10x1 | 18 | 42,5 | 17 | 7 | 15 | 5 | 10 | 17 | 1,3 | 6 | 12 | 15 | | | 요청 시 | | | K0747.14206101 | D | 스테인레스 스틸 | 6 | M10x1 | 18 | 47,5 | 20 | 8 | 17 | 6 | 10 | 17 | 1,8 | 8 | 15 | 15 | | | 요청 시 | | | K0747.14206121 | D | 스테인레스 스틸 | 6 | M12x1,5 | 25 | 51,7 | 20 | 8 | 17 | 6 | 12 | 19 | 1,8 | 8 | 15 | 20 | | | 요청 시 | | | K0747.14308121 | D | 스테인레스 스틸 | 8 | M12x1,5 | 25 | 61,7 | 26 | 10 | 23 | 8 | 12 | 19 | 2,3 | 8 | 19 | 20 | | | 요청 시 | |
|
| 재고 확인 여기에서 제품 가용성을 검사할 수 있습니다. |
