K0632_B

스테인레스 버섯형 그립과 카운터 너트가 있는 스테인레스 인덱스 플런저

뒤로

제품
- 작동 부품 | 스탠다드 부품
  - 스프링 플런저, 인덱스 플런저, 볼 잠금핀
    - 인덱스 플런저
      - 스테인레스 버섯형 그립이 있는 스테인레스 인덱스 플런저

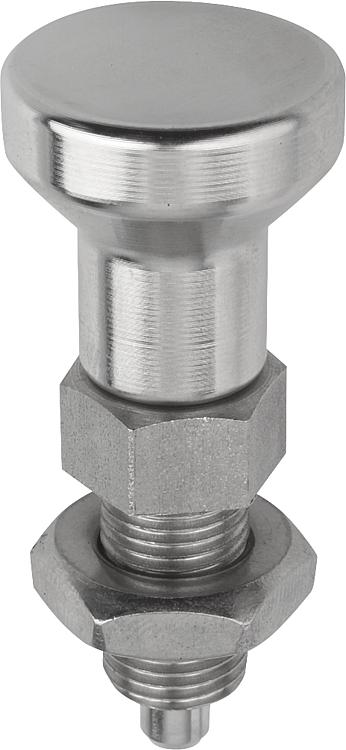

        스테인레스 버섯형 그립과 카운터 너트가 있는 스테인레스 인덱스 플런저

품목 설명/제품 이미지

설명제품 설명:인덱스 플런저 는 측면 힘에 의한 잠금 위치의
변경을 방지해야 하는 곳에 사용함.
먼저 볼트를 수동으로 푼 후 다른 잠금
위치로 이동할 수 있음.
오랜 시간 풀려 있고 잠금 핀이 다시 튀는
것을 방지하기 위해서는 타입 C 또는 D를
이용해야 함.재질:

스테인리스 스틸 버전 A1:
나사 슬리브 및 버섯형 그립 1.4305.
잠금 핀, 경화 1.4034.
잠금 핀, 무경화 1.4305.

스테인리스 스틸 버전 A4:
나사 슬리브, 버섯형 그립 및 잠금 핀 1.4404.

표면 마무리:스테인리스 스틸 버전 A1:
나사 슬리브와 버섯형 그립, 무광택 처리.
잠금 핀, 경화 및 연마, 무광택 처리.
잠금 핀, 무경화 및 연마, 무광택 처리.

스테인리스 스틸 버전, A4:
나사 슬리브, 무광택 처리.

버섯형 그립, 무광택 처리 또는 블라스트 처리.
잠금 핀, 연마 및 화학 니켈 도금.
잠금 핀, 연마, 무광택 처리.정보:사용되는 재료는 다양한 용도로 사용이 가능합니다.
매우 높은 내식성이 요구될 경우 스테인리스 스틸 A4 인덱스 플런저를 사용하는 것이 좋습니다.
요청 시:특수 설계 버전.액세서리:스페이서 링 K0665.
얇은 부품을 위한 고정 세트 K2146.특징:

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K0632_B 스테인레스 버섯형 그립과 카운터 너트가 있는 스테인레스 인덱스 플런저

196 kB

도면

캐드데이터 및 상세 정보

주문 번호	타입	본체 재질	스틸 키	버섯모양 그립	잠금 핀	D	D1	D2	L	L1	L2	L3	스트로크 S	SW1	SW2	F x 30°	시작 탄성 F1 약. N	탄성 종료 F2 약. N	가격
K0632.002903	B	스테인레스 스틸	1.4034	-	경화	3	M6x0,75	14	34,5	12	5	10	3,5	8	10	0,8	4,5	10	요청 시
K0632.002004	B	스테인레스 스틸	1.4034	-	경화	4	M8x1	18	43	15	6	13	4	10	13	1	6	12	요청 시
K0632.002105	B	스테인레스 스틸	1.4034	-	경화	5	M10x1	21	50	17	7	15	5	13	17	1,3	5	12	요청 시
K0632.002206	B	스테인레스 스틸	1.4034	-	경화	6	M12x1,5	25	59	20	8	17	6	14	19	1,8	6	14	요청 시
K0632.002308	B	스테인레스 스틸	1.4034	-	경화	8	M16x1,5	33	77	26	10	23	8	19	24	2,3	15	35	요청 시
K0632.002410	B	스테인레스 스틸	1.4034	-	경화	10	M20x1,5	33	83	28	12	25	10	22	30	2,8	15	34	요청 시
K0632.002412	B	스테인레스 스틸	1.4034	-	경화	12	M20x1,5	33	87	28	14	25	12	22	30	2,8	15	39	요청 시
K0632.002516	B	스테인레스 스틸	1.4034	-	경화	16	M24x2	40	106	32	18	28	16	27	36	3,2	20	46	요청 시
K0632.112903	B	스테인레스 스틸	1.4305	-	비경화	3	M6x0,75	14	34,5	12	5	10	3,5	8	10	0,8	4,5	10	요청 시
K0632.112004	B	스테인레스 스틸	1.4305	-	비경화	4	M8x1	18	43	15	6	13	4	10	13	1	6	12	요청 시
K0632.112105	B	스테인레스 스틸	1.4305	-	비경화	5	M10x1	21	50	17	7	15	5	13	17	1,3	5	12	요청 시
K0632.112206	B	스테인레스 스틸	1.4305	-	비경화	6	M12x1,5	25	59	20	8	17	6	14	19	1,8	6	14	요청 시
K0632.112308	B	스테인레스 스틸	1.4305	-	비경화	8	M16x1,5	33	77	26	10	23	8	19	24	2,3	15	35	요청 시
K0632.112410	B	스테인레스 스틸	1.4305	-	비경화	10	M20x1,5	33	83	28	12	25	10	22	30	2,8	15	34	요청 시
K0632.112412	B	스테인레스 스틸	1.4305	-	비경화	12	M20x1,5	33	87	28	14	25	12	22	30	2,8	15	39	요청 시
K0632.112516	B	스테인레스 스틸	1.4305	-	비경화	16	M24x2	40	106	32	18	28	16	27	36	3,2	20	46	요청 시
K0632.062903	B	스테인레스 스틸	1.4404	자연적 마무리	니켈 플레이트	3	M6x0,75	14	34,5	12	5	10	3,5	8	10	0,8	3	6,5	요청 시
K0632.062004	B	스테인레스 스틸	1.4404	자연적 마무리	니켈 플레이트	4	M8x1	18	43	15	6	13	4	10	13	1	7	15,5	요청 시
K0632.062105	B	스테인레스 스틸	1.4404	자연적 마무리	니켈 플레이트	5	M10x1	21	50	17	7	15	5	13	17	1,3	4	12,5	요청 시
K0632.062206	B	스테인레스 스틸	1.4404	자연적 마무리	니켈 플레이트	6	M12x1,5	25	59	20	8	17	6	14	19	1,8	7	14,5	요청 시
K0632.062308	B	스테인레스 스틸	1.4404	자연적 마무리	니켈 플레이트	8	M16x1,5	33	77	26	10	23	8	19	24	2,3	15	35	요청 시
K0632.062410	B	스테인레스 스틸	1.4404	자연적 마무리	니켈 플레이트	10	M20x1,5	33	83	28	12	25	10	22	30	2,8	15	30	요청 시
K0632.062412	B	스테인레스 스틸	1.4404	자연적 마무리	니켈 플레이트	12	M20x1,5	33	87	28	14	25	12	22	30	2,8	15	39	요청 시
K0632.062516	B	스테인레스 스틸	1.4404	자연적 마무리	니켈 플레이트	16	M24x2	40	106	32	18	28	16	27	36	3,2	20	40	요청 시
K0632.172903	B	스테인레스 스틸	1.4404	자연적 마무리	자연적 마무리	3	M6x0,75	14	34,5	12	5	10	3,5	8	10	0,8	3	6,5	요청 시
K0632.172004	B	스테인레스 스틸	1.4404	자연적 마무리	자연적 마무리	4	M8x1	18	43	15	6	13	4	10	13	1	7	15,5	요청 시
K0632.172105	B	스테인레스 스틸	1.4404	자연적 마무리	자연적 마무리	5	M10x1	21	50	17	7	15	5	13	17	1,3	4	12,5	요청 시
K0632.172206	B	스테인레스 스틸	1.4404	자연적 마무리	자연적 마무리	6	M12x1,5	25	59	20	8	17	6	14	19	1,8	7	14,5	요청 시
K0632.172308	B	스테인레스 스틸	1.4404	자연적 마무리	자연적 마무리	8	M16x1,5	33	77	26	10	23	8	19	24	2,3	15	35	요청 시
K0632.172410	B	스테인레스 스틸	1.4404	자연적 마무리	자연적 마무리	10	M20x1,5	33	83	28	12	25	10	22	30	2,8	15	30	요청 시
K0632.172412	B	스테인레스 스틸	1.4404	자연적 마무리	자연적 마무리	12	M20x1,5	33	87	28	14	25	12	22	30	2,8	15	39	요청 시
K0632.172516	B	스테인레스 스틸	1.4404	자연적 마무리	자연적 마무리	16	M24x2	40	106	32	18	28	16	27	36	3,2	20	40	요청 시
K0632.0629031	B	스테인레스 스틸	1.4404	블라스팅 처리	니켈 플레이트	3	M6x0,75	14	34,5	12	5	10	3,5	8	10	0,8	3	6,5	요청 시
K0632.0620041	B	스테인레스 스틸	1.4404	블라스팅 처리	니켈 플레이트	4	M8x1	18	43	15	6	13	4	10	13	1	7	15,5	요청 시
K0632.0621051	B	스테인레스 스틸	1.4404	블라스팅 처리	니켈 플레이트	5	M10x1	21	50	17	7	15	5	13	17	1,3	4	12,5	요청 시
K0632.0622061	B	스테인레스 스틸	1.4404	블라스팅 처리	니켈 플레이트	6	M12x1,5	25	59	20	8	17	6	14	19	1,8	7	14,5	요청 시
K0632.0623081	B	스테인레스 스틸	1.4404	블라스팅 처리	니켈 플레이트	8	M16x1,5	33	77	26	10	23	8	19	24	2,3	15	35	요청 시
K0632.0624101	B	스테인레스 스틸	1.4404	블라스팅 처리	니켈 플레이트	10	M20x1,5	33	83	28	12	25	10	22	30	2,8	15	30	요청 시
K0632.0624121	B	스테인레스 스틸	1.4404	블라스팅 처리	니켈 플레이트	12	M20x1,5	33	87	28	14	25	12	22	30	2,8	15	39	요청 시
K0632.0625161	B	스테인레스 스틸	1.4404	블라스팅 처리	니켈 플레이트	16	M24x2	40	106	32	18	28	16	27	36	3,2	20	40	요청 시
K0632.1729031	B	스테인레스 스틸	1.4404	블라스팅 처리	자연적 마무리	3	M6x0,75	14	34,5	12	5	10	3,5	8	10	0,8	3	6,5	요청 시
K0632.1720041	B	스테인레스 스틸	1.4404	블라스팅 처리	자연적 마무리	4	M8x1	18	43	15	6	13	4	10	13	1	7	15,5	요청 시
K0632.1721051	B	스테인레스 스틸	1.4404	블라스팅 처리	자연적 마무리	5	M10x1	21	50	17	7	15	5	13	17	1,3	4	12,5	요청 시
K0632.1722061	B	스테인레스 스틸	1.4404	블라스팅 처리	자연적 마무리	6	M12x1,5	25	59	20	8	17	6	14	19	1,8	7	14,5	요청 시
K0632.1723081	B	스테인레스 스틸	1.4404	블라스팅 처리	자연적 마무리	8	M16x1,5	33	77	26	10	23	8	19	24	2,3	15	35	요청 시
K0632.1724101	B	스테인레스 스틸	1.4404	블라스팅 처리	자연적 마무리	10	M20x1,5	33	83	28	12	25	10	22	30	2,8	15	30	요청 시
K0632.1724121	B	스테인레스 스틸	1.4404	블라스팅 처리	자연적 마무리	12	M20x1,5	33	87	28	14	25	12	22	30	2,8	15	39	요청 시
K0632.1725161	B	스테인레스 스틸	1.4404	블라스팅 처리	자연적 마무리	16	M24x2	40	106	32	18	28	16	27	36	3,2	20	40	요청 시
