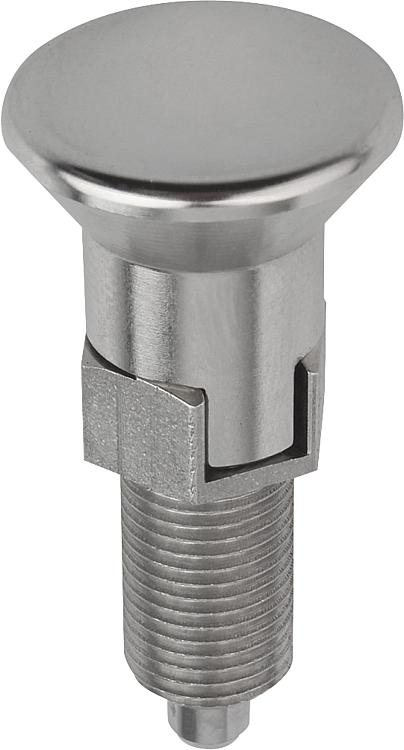

K0632_C스테인레스 버섯형 그립과 잠금 너트가 있는 스테인레스 인덱스 플런저 |
뒤로 |
|
|
설명제품 설명:인덱스 플런저는 횡력으로 인해 잠금 위치가 변화하는 것을 방지하기 위해 사용됩니다.
예를 들어 기계, 장치, 가구 및 특수 차량 제조의 길이와 높이 잠금 또는 위치 잠금의 경우입니다.
먼저 볼트를 수동으로 풀어야만 다른 잠금 위치로 이동할 수 있습니다. 장시간의 풀림 상태와 잠금 핀의 백 스프링을 방지해야 할 경우 C 타입 또는 D 타입을 사용해야 합니다.
사용되는 재료는 다양한 용도로 사용이 가능합니다.
매우 높은 내식성이 요구될 경우 스테인리스 스틸 A4 인덱스 플런저를 사용하는 것이 좋습니다.
재질:스테인리스 스틸 버전 A2:
나사 슬리브 및 버섯형 그립 1.4305.
잠금 핀 경화처리됨 1.4034.
잠금 핀 경화처리되지 않음 1.4305.
압축 스프링 1.4310.
스테인리스 스틸 버전 A4:
나사 슬리브, 버섯형 그립 및 잠금 핀 1.4404.
압축 스프링 1.4401 또는 1.4571. 표면 마무리:스테인레스 스틸 버전 A2:
나사 슬리브 표면 광택 처리.
버섯형 그립 표면 광택 처리.
잠금 핀 경화 또는 경화되지 않음, 연마 및 표면 광택 처리.
스테인레스 스틸 버전 A4:
나사 슬리브 표면 광택 처리.
버섯형 그립 표면 광택 처리 또는 블라스트 처리.
잠금 핀 연마, 화학적 니켈 도금 또는 표면 광택 처리.요청 시:특수 설계 버전.액세서리:스페이서 링 K0665.
얇은 부품을 위한 고정 세트 K2146.특징: 다운로드여기에 PDF로 정리된 정보가 있습니다:
CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:
|
| 주문 번호 | 타입 | 본체 재질 | 스틸 키 | 버섯모양 그립
| 잠금 핀 | D | D1 | D2 | L | L1 | L2 | L3 | 스트로크
S | SW1 | F x 30° | 시작
탄성
F1 약. N | 탄성
종료
F2 약. N | CAD | 액세서리 | 가격 | 주문 |
|---|
| K0632.003903 | C | 스테인레스 스틸 | 1.4034 | - | 경화 | 3 | M6x0,75 | 14 | 31,5 | 12 | 5 | 10 | 3,5 | 8 | 0,8 | 4,5 | 10 |  | | 요청 시 | | | K0632.003004 | C | 스테인레스 스틸 | 1.4034 | - | 경화 | 4 | M8x1 | 18 | 38,5 | 15 | 6 | 13 | 4 | 10 | 1 | 6 | 12 | |  | 요청 시 | | | K0632.003105 | C | 스테인레스 스틸 | 1.4034 | - | 경화 | 5 | M10x1 | 21 | 43,5 | 17 | 7 | 15 | 5 | 13 | 1,3 | 5 | 12 | | | 요청 시 | | | K0632.003206 | C | 스테인레스 스틸 | 1.4034 | - | 경화 | 6 | M12x1,5 | 25 | 51,7 | 20 | 8 | 17 | 6 | 14 | 1,8 | 6 | 14 | | | 요청 시 | | | K0632.003308 | C | 스테인레스 스틸 | 1.4034 | - | 경화 | 8 | M16x1,5 | 33 | 68 | 26 | 10 | 23 | 8 | 19 | 2,3 | 15 | 35 | | | 요청 시 | | | K0632.003410 | C | 스테인레스 스틸 | 1.4034 | - | 경화 | 10 | M20x1,5 | 33 | 74 | 28 | 12 | 25 | 10 | 22 | 2,8 | 15 | 34 | | | 요청 시 | | | K0632.003412 | C | 스테인레스 스틸 | 1.4034 | - | 경화 | 12 | M20x1,5 | 33 | 78 | 28 | 14 | 25 | 12 | 22 | 2,8 | 15 | 39 | | | 요청 시 | | | K0632.003516 | C | 스테인레스 스틸 | 1.4034 | - | 경화 | 16 | M24x2 | 40 | 96 | 32 | 18 | 28 | 16 | 27 | 3,2 | 20 | 46 | | | 요청 시 | | | K0632.113903 | C | 스테인레스 스틸 | 1.4305 | - | 비경화 | 3 | M6x0,75 | 14 | 31,5 | 12 | 5 | 10 | 3,5 | 8 | 0,8 | 4,5 | 10 | | | 요청 시 | | | K0632.113004 | C | 스테인레스 스틸 | 1.4305 | - | 비경화 | 4 | M8x1 | 18 | 38,5 | 15 | 6 | 13 | 4 | 10 | 1 | 6 | 12 | | | 요청 시 | | | K0632.113105 | C | 스테인레스 스틸 | 1.4305 | - | 비경화 | 5 | M10x1 | 21 | 43,5 | 17 | 7 | 15 | 5 | 13 | 1,3 | 5 | 12 | | | 요청 시 | | | K0632.113206 | C | 스테인레스 스틸 | 1.4305 | - | 비경화 | 6 | M12x1,5 | 25 | 51,7 | 20 | 8 | 17 | 6 | 14 | 1,8 | 6 | 14 | | | 요청 시 | | | K0632.113308 | C | 스테인레스 스틸 | 1.4305 | - | 비경화 | 8 | M16x1,5 | 33 | 68 | 26 | 10 | 23 | 8 | 19 | 2,3 | 15 | 35 | | | 요청 시 | | | K0632.113410 | C | 스테인레스 스틸 | 1.4305 | - | 비경화 | 10 | M20x1,5 | 33 | 74 | 28 | 12 | 25 | 10 | 22 | 2,8 | 15 | 34 | | | 요청 시 | | | K0632.113412 | C | 스테인레스 스틸 | 1.4305 | - | 비경화 | 12 | M20x1,5 | 33 | 78 | 28 | 14 | 25 | 12 | 22 | 2,8 | 15 | 39 | | | 요청 시 | | | K0632.113516 | C | 스테인레스 스틸 | 1.4305 | - | 비경화 | 16 | M24x2 | 40 | 96 | 32 | 18 | 28 | 16 | 27 | 3,2 | 20 | 46 | | | 요청 시 | | | K0632.063903 | C | 스테인레스 스틸 | 1.4404 | 자연적 마무리 | 니켈 플레이트 | 3 | M6x0,75 | 14 | 31,5 | 12 | 5 | 10 | 3,5 | 8 | 0,8 | 3 | 6,5 | | | 요청 시 | | | K0632.063004 | C | 스테인레스 스틸 | 1.4404 | 자연적 마무리 | 니켈 플레이트 | 4 | M8x1 | 18 | 38,5 | 15 | 6 | 13 | 4 | 10 | 1 | 7 | 15,5 | | | 요청 시 | | | K0632.063105 | C | 스테인레스 스틸 | 1.4404 | 자연적 마무리 | 니켈 플레이트 | 5 | M10x1 | 21 | 43,5 | 17 | 7 | 15 | 5 | 13 | 1,3 | 4 | 12,5 | | | 요청 시 | | | K0632.063206 | C | 스테인레스 스틸 | 1.4404 | 자연적 마무리 | 니켈 플레이트 | 6 | M12x1,5 | 25 | 51,7 | 20 | 8 | 17 | 6 | 14 | 1,8 | 7 | 14,5 | | | 요청 시 | | | K0632.063308 | C | 스테인레스 스틸 | 1.4404 | 자연적 마무리 | 니켈 플레이트 | 8 | M16x1,5 | 33 | 68 | 26 | 10 | 23 | 8 | 19 | 2,3 | 15 | 35 | | | 요청 시 | | | K0632.063410 | C | 스테인레스 스틸 | 1.4404 | 자연적 마무리 | 니켈 플레이트 | 10 | M20x1,5 | 33 | 74 | 28 | 12 | 25 | 10 | 22 | 2,8 | 15 | 30 | | | 요청 시 | | | K0632.063412 | C | 스테인레스 스틸 | 1.4404 | 자연적 마무리 | 니켈 플레이트 | 12 | M20x1,5 | 33 | 78 | 28 | 14 | 25 | 12 | 22 | 2,8 | 15 | 39 | | | 요청 시 | | | K0632.063516 | C | 스테인레스 스틸 | 1.4404 | 자연적 마무리 | 니켈 플레이트 | 16 | M24x2 | 40 | 96 | 32 | 18 | 28 | 16 | 27 | 3,2 | 20 | 40 | | | 요청 시 | | | K0632.173903 | C | 스테인레스 스틸 | 1.4404 | 자연적 마무리 | 자연적 마무리 | 3 | M6x0,75 | 14 | 31,5 | 12 | 5 | 10 | 3,5 | 8 | 0,8 | 3 | 6,5 | | | 요청 시 | | | K0632.173004 | C | 스테인레스 스틸 | 1.4404 | 자연적 마무리 | 자연적 마무리 | 4 | M8x1 | 18 | 38,5 | 15 | 6 | 13 | 4 | 10 | 1 | 7 | 15,5 | | | 요청 시 | | | K0632.173105 | C | 스테인레스 스틸 | 1.4404 | 자연적 마무리 | 자연적 마무리 | 5 | M10x1 | 21 | 43,5 | 17 | 7 | 15 | 5 | 13 | 1,3 | 4 | 12,5 | | | 요청 시 | | | K0632.173206 | C | 스테인레스 스틸 | 1.4404 | 자연적 마무리 | 자연적 마무리 | 6 | M12x1,5 | 25 | 51,7 | 20 | 8 | 17 | 6 | 14 | 1,8 | 7 | 14,5 | | | 요청 시 | | | K0632.173308 | C | 스테인레스 스틸 | 1.4404 | 자연적 마무리 | 자연적 마무리 | 8 | M16x1,5 | 33 | 68 | 26 | 10 | 23 | 8 | 19 | 2,3 | 15 | 35 | | | 요청 시 | | | K0632.173410 | C | 스테인레스 스틸 | 1.4404 | 자연적 마무리 | 자연적 마무리 | 10 | M20x1,5 | 33 | 74 | 28 | 12 | 25 | 10 | 22 | 2,8 | 15 | 30 | | | 요청 시 | | | K0632.173412 | C | 스테인레스 스틸 | 1.4404 | 자연적 마무리 | 자연적 마무리 | 12 | M20x1,5 | 33 | 78 | 28 | 14 | 25 | 12 | 22 | 2,8 | 15 | 39 | | | 요청 시 | | | K0632.173516 | C | 스테인레스 스틸 | 1.4404 | 자연적 마무리 | 자연적 마무리 | 16 | M24x2 | 40 | 96 | 32 | 18 | 28 | 16 | 27 | 3,2 | 20 | 40 | | | 요청 시 | | | K0632.0639031 | C | 스테인레스 스틸 | 1.4404 | 블라스팅 처리 | 니켈 플레이트 | 3 | M6x0,75 | 14 | 31,5 | 12 | 5 | 10 | 3,5 | 8 | 0,8 | 3 | 6,5 | | | 요청 시 | | | K0632.0630041 | C | 스테인레스 스틸 | 1.4404 | 블라스팅 처리 | 니켈 플레이트 | 4 | M8x1 | 18 | 38,5 | 15 | 6 | 13 | 4 | 10 | 1 | 7 | 15,5 | | | 요청 시 | | | K0632.0631051 | C | 스테인레스 스틸 | 1.4404 | 블라스팅 처리 | 니켈 플레이트 | 5 | M10x1 | 21 | 43,5 | 17 | 7 | 15 | 5 | 13 | 1,3 | 4 | 12,5 | | | 요청 시 | | | K0632.0632061 | C | 스테인레스 스틸 | 1.4404 | 블라스팅 처리 | 니켈 플레이트 | 6 | M12x1,5 | 25 | 51,7 | 20 | 8 | 17 | 6 | 14 | 1,8 | 7 | 14,5 | | | 요청 시 | | | K0632.0633081 | C | 스테인레스 스틸 | 1.4404 | 블라스팅 처리 | 니켈 플레이트 | 8 | M16x1,5 | 33 | 68 | 26 | 10 | 23 | 8 | 19 | 2,3 | 15 | 35 | | | 요청 시 | | | K0632.0634101 | C | 스테인레스 스틸 | 1.4404 | 블라스팅 처리 | 니켈 플레이트 | 10 | M20x1,5 | 33 | 74 | 28 | 12 | 25 | 10 | 22 | 2,8 | 15 | 30 | | | 요청 시 | | | K0632.0634121 | C | 스테인레스 스틸 | 1.4404 | 블라스팅 처리 | 니켈 플레이트 | 12 | M20x1,5 | 33 | 78 | 28 | 14 | 25 | 12 | 22 | 2,8 | 15 | 39 | | | 요청 시 | | | K0632.0635161 | C | 스테인레스 스틸 | 1.4404 | 블라스팅 처리 | 니켈 플레이트 | 16 | M24x2 | 40 | 96 | 32 | 18 | 28 | 16 | 27 | 3,2 | 20 | 40 | | | 요청 시 | | | K0632.1739031 | C | 스테인레스 스틸 | 1.4404 | 블라스팅 처리 | 자연적 마무리 | 3 | M6x0,75 | 14 | 31,5 | 12 | 5 | 10 | 3,5 | 8 | 0,8 | 3 | 6,5 | | | 요청 시 | | | K0632.1730041 | C | 스테인레스 스틸 | 1.4404 | 블라스팅 처리 | 자연적 마무리 | 4 | M8x1 | 18 | 38,5 | 15 | 6 | 13 | 4 | 10 | 1 | 7 | 15,5 | | | 요청 시 | | | K0632.1731051 | C | 스테인레스 스틸 | 1.4404 | 블라스팅 처리 | 자연적 마무리 | 5 | M10x1 | 21 | 43,5 | 17 | 7 | 15 | 5 | 13 | 1,3 | 4 | 12,5 | | | 요청 시 | | | K0632.1732061 | C | 스테인레스 스틸 | 1.4404 | 블라스팅 처리 | 자연적 마무리 | 6 | M12x1,5 | 25 | 51,7 | 20 | 8 | 17 | 6 | 14 | 1,8 | 7 | 14,5 | | | 요청 시 | | | K0632.1733081 | C | 스테인레스 스틸 | 1.4404 | 블라스팅 처리 | 자연적 마무리 | 8 | M16x1,5 | 33 | 68 | 26 | 10 | 23 | 8 | 19 | 2,3 | 15 | 35 | | | 요청 시 | | | K0632.1734101 | C | 스테인레스 스틸 | 1.4404 | 블라스팅 처리 | 자연적 마무리 | 10 | M20x1,5 | 33 | 74 | 28 | 12 | 25 | 10 | 22 | 2,8 | 15 | 30 | | | 요청 시 | | | K0632.1734121 | C | 스테인레스 스틸 | 1.4404 | 블라스팅 처리 | 자연적 마무리 | 12 | M20x1,5 | 33 | 78 | 28 | 14 | 25 | 12 | 22 | 2,8 | 15 | 39 | | | 요청 시 | | | K0632.1735161 | C | 스테인레스 스틸 | 1.4404 | 블라스팅 처리 | 자연적 마무리 | 16 | M24x2 | 40 | 96 | 32 | 18 | 28 | 16 | 27 | 3,2 | 20 | 40 | | | 요청 시 | |
|
| 재고 확인 여기에서 제품 가용성을 검사할 수 있습니다. |
