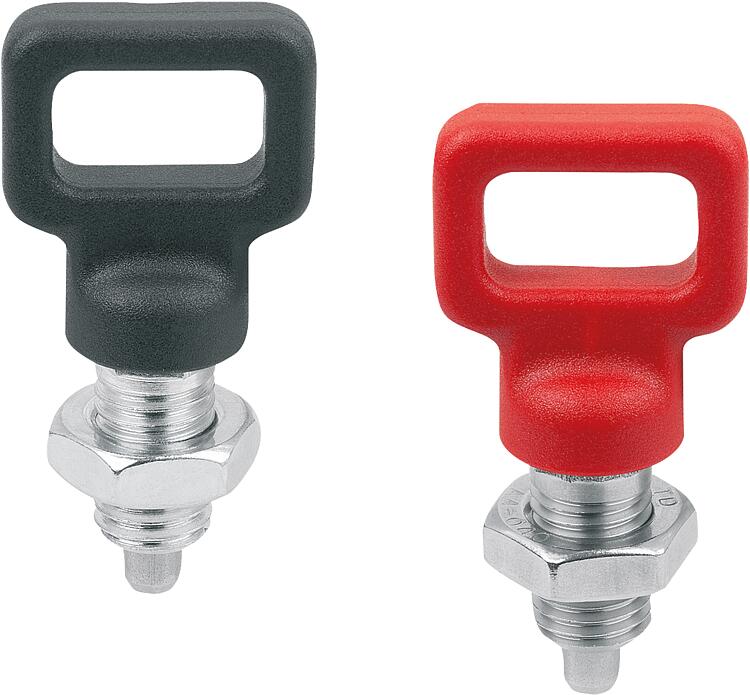

K2047_D잠금 볼트 강철 또는 스테인리스 스틸, 플라스틱 아일렛 손잡이 포함, D형 |
뒤로 |
|
|
설명제품 설명:인덱싱 플런저는 측면 힘으로 인해 잠금 위치가 변하는 것을 방지해야 하는 곳에 사용됩니다. 먼저 볼트를 수동으로 풀어야만 다른 잠금 위치로 이동할 수 있습니다.
장시간에 걸쳐 잠금 핀을 풀어야 하고 잠금 핀의 반동을 방지해야 하는 경우에는 타입 C 또는 타입 D를 사용해야 합니다.재질:스틸 버전:
나사 슬리브, 쾌삭강.
잠금 핀 1.4305.
스테인리스 스틸 버전:
나사 슬리브 및 잠금 핀 1.4305.
아일렛 핸들, 열가소성 수지． 표면 마무리:스틸 버전
잠금 핀, 경화되지 않음.
나사 슬리브, 청색 피막처리
잠금 핀, 블랭크.
스테인레스 스틸 버전:
경화 처리되지 않은 잠금 핀.
스틸 부품, 블랭크.정보:장착 시 지정된 최대 조임 토크를 준수하십시오.요청 시:요청 시 다른 스트로크도 가능.도면 설명:타입 A: 잠금 슬롯 없음, 잠금 너트 없음
타입 B: 잠금 슬롯 없음, 잠금 너트 있음
타입 C: 잠금 슬롯 있음, 잠금 너트 없음
타입 D: 잠금 슬롯 있음, 잠금 너트 있음 다운로드여기에 PDF로 정리된 정보가 있습니다:
CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:
|
| 주문 번호 | 타입 | 본체 재질 | 구성품 색상 | D | D1 | A | B | L | L1 | L2 | L3 | 스트로크
S | SW1 | SW2 | F x 30° | 시작
탄성
F1 약. N | 탄성
종료
F2 약. N | 조임 토크
max. Nm | CAD | 액세서리 | 가격 | 주문 |
|---|
| K2047.0404080 | D | 스틸 | 검회색 RAL 7021 | 4 | M8 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 13 | 1 | 6 | 12 | 2 |  | | 요청 시 | | | K2047.0415100 | D | 스틸 | 검회색 RAL 7021 | 5 | M10 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 17 | 1,3 | 6 | 12 | 7 | | | 요청 시 | | | K2047.0426120 | D | 스틸 | 검회색 RAL 7021 | 6 | M12 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 19 | 1,8 | 8 | 15 | 15 | | | 요청 시 | | | K2047.0438160 | D | 스틸 | 검회색 RAL 7021 | 8 | M16 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 24 | 2,3 | 8 | 19 | 20 | | | 요청 시 | | | K2047.0404081 | D | 스틸 | 검회색 RAL 7021 | 4 | M8x1 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 13 | 1 | 6 | 12 | 2 | | | 요청 시 | | | K2047.0415101 | D | 스틸 | 검회색 RAL 7021 | 5 | M10x1 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 17 | 1,3 | 6 | 12 | 7 | | | 요청 시 | | | K2047.0426121 | D | 스틸 | 검회색 RAL 7021 | 6 | M12x1,5 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 19 | 1,8 | 8 | 15 | 15 | | | 요청 시 | | | K2047.0438161 | D | 스틸 | 검회색 RAL 7021 | 8 | M16x1,5 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 24 | 2,3 | 8 | 19 | 20 | | | 요청 시 | | | K2047.040408084 | D | 스틸 | 신호등 빨강 RAL 3020 | 4 | M8 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 13 | 1 | 6 | 12 | 2 | | | 요청 시 | | | K2047.041510084 | D | 스틸 | 신호등 빨강 RAL 3020 | 5 | M10 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 17 | 1,3 | 6 | 12 | 7 | | | 요청 시 | | | K2047.042612084 | D | 스틸 | 신호등 빨강 RAL 3020 | 6 | M12 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 19 | 1,8 | 8 | 15 | 15 | | | 요청 시 | | | K2047.043816084 | D | 스틸 | 신호등 빨강 RAL 3020 | 8 | M16 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 24 | 2,3 | 8 | 19 | 20 | | | 요청 시 | | | K2047.040408184 | D | 스틸 | 신호등 빨강 RAL 3020 | 4 | M8x1 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 13 | 1 | 6 | 12 | 2 | | | 요청 시 | | | K2047.041510184 | D | 스틸 | 신호등 빨강 RAL 3020 | 5 | M10x1 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 17 | 1,3 | 6 | 12 | 7 | | | 요청 시 | | | K2047.042612184 | D | 스틸 | 신호등 빨강 RAL 3020 | 6 | M12x1,5 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 19 | 1,8 | 8 | 15 | 15 | | | 요청 시 | | | K2047.043816184 | D | 스틸 | 신호등 빨강 RAL 3020 | 8 | M16x1,5 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 24 | 2,3 | 8 | 19 | 20 | | | 요청 시 | | | K2047.1404080 | D | 스테인레스 스틸 | 검회색 RAL 7021 | 4 | M8 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 13 | 1 | 6 | 12 | 2 | | | 요청 시 | | | K2047.1415100 | D | 스테인레스 스틸 | 검회색 RAL 7021 | 5 | M10 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 17 | 1,3 | 6 | 12 | 7 | | | 요청 시 | | | K2047.1426120 | D | 스테인레스 스틸 | 검회색 RAL 7021 | 6 | M12 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 19 | 1,8 | 8 | 15 | 15 | | | 요청 시 | | | K2047.1438160 | D | 스테인레스 스틸 | 검회색 RAL 7021 | 8 | M16 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 24 | 2,3 | 8 | 19 | 20 | | | 요청 시 | | | K2047.1404081 | D | 스테인레스 스틸 | 검회색 RAL 7021 | 4 | M8x1 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 13 | 1 | 6 | 12 | 2 | | | 요청 시 | | | K2047.1415101 | D | 스테인레스 스틸 | 검회색 RAL 7021 | 5 | M10x1 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 17 | 1,3 | 6 | 12 | 7 | | | 요청 시 | | | K2047.1426121 | D | 스테인레스 스틸 | 검회색 RAL 7021 | 6 | M12x1,5 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 19 | 1,8 | 8 | 15 | 15 | | | 요청 시 | | | K2047.1438161 | D | 스테인레스 스틸 | 검회색 RAL 7021 | 8 | M16x1,5 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 24 | 2,3 | 8 | 19 | 20 | | | 요청 시 | | | K2047.140408084 | D | 스테인레스 스틸 | 신호등 빨강 RAL 3020 | 4 | M8 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 13 | 1 | 6 | 12 | 2 | | | 요청 시 | | | K2047.141510084 | D | 스테인레스 스틸 | 신호등 빨강 RAL 3020 | 5 | M10 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 17 | 1,3 | 6 | 12 | 7 | | | 요청 시 | | | K2047.142612084 | D | 스테인레스 스틸 | 신호등 빨강 RAL 3020 | 6 | M12 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 19 | 1,8 | 8 | 15 | 15 | | | 요청 시 | | | K2047.143816084 | D | 스테인레스 스틸 | 신호등 빨강 RAL 3020 | 8 | M16 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 24 | 2,3 | 8 | 19 | 20 | | | 요청 시 | | | K2047.140408184 | D | 스테인레스 스틸 | 신호등 빨강 RAL 3020 | 4 | M8x1 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 13 | 1 | 6 | 12 | 2 | | | 요청 시 | | | K2047.141510184 | D | 스테인레스 스틸 | 신호등 빨강 RAL 3020 | 5 | M10x1 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 17 | 1,3 | 6 | 12 | 7 | | | 요청 시 | | | K2047.142612184 | D | 스테인레스 스틸 | 신호등 빨강 RAL 3020 | 6 | M12x1,5 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 19 | 1,8 | 8 | 15 | 15 | | | 요청 시 | | | K2047.143816184 | D | 스테인레스 스틸 | 신호등 빨강 RAL 3020 | 8 | M16x1,5 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 24 | 2,3 | 8 | 19 | 20 | | | 요청 시 | |
|
| 재고 확인 여기에서 제품 가용성을 검사할 수 있습니다. |
