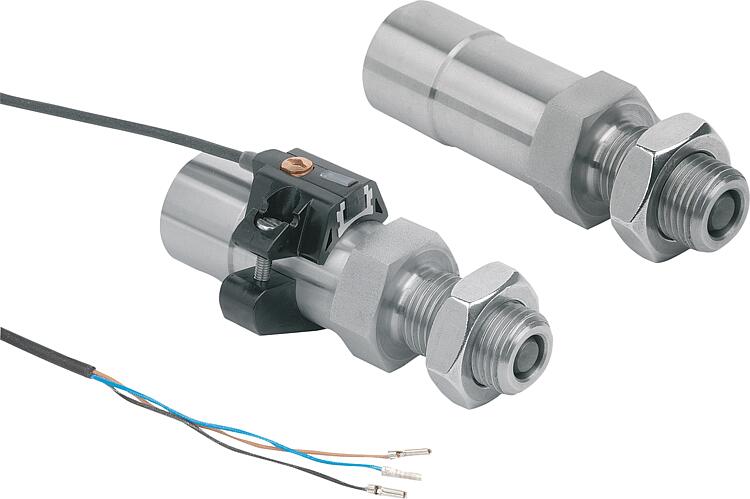

K2202_A인덱스 플런저, 스테인리스 스틸, 공압식, 타입 A, 단동 작용, 공압식 확장 |
뒤로 |
|
|
설명제품 설명:인덱스 플런저는 횡력으로 인해 잠금 위치가 변화하는 것을 방지하기 위해 사용됩니다.
예를 들어 기계, 장치, 가구 및 특수 차량 제조의 길이와 높이 잠금 또는 위치 잠금의 경우입니다.
공압식 인덱스 플런저는 압축공기로 작동됩니다. 이렇게 하면 잠금 핀이 자동으로 들어가거나 나올 수 있습니다.
또한 잠금 위치가 손으로 닿을 수 없는 곳에 있을 수 있습니다.
상태 센서가 있는 버전의 경우 작동 상태를 전자적으로 인식하여 계속 처리할 수 있습니다.
이때 사용되는 자기장 센서는 센서 홀더의 슬롯 프로파일에 고정됩니다. 상태 센서와 센서 홀더는 원하는 확인 위치에 따라 축 방향으로 이동 및 고정할 수 있습니다.재질:나사 슬리브, 스테인리스 스틸 1.4305.
인덱스 플런저, 스테인리스 스틸 1.4034.
피스톤 실링과 O링, NBR.
로드 실링, TPU.
마그네트, NdFeB.
카운터 너트, 스테인리스 스틸 A2-70.
자기장 센서, 열가소성 수지 PA12.
센서 홀더, POM, 슬롯 프로파일, 알루미늄. 표면 마무리:경화 잠금 핀, 연마 및 표면 광택.액추에이션 원리:타입 A 및 B: 단동 작용, 스프링 리턴 기능
타입 C: 복동 작용기술 데이터:공압 특성:
작동 압력: 4-6bar
여과된 건조 공기, 오일 또는 무오일
자기장 센서:
출력 회로: PNP 폐쇄기(NO)
작동 전압: 10 - 30V DC
작동 전류: 200mA
스위칭 필드 강도: 2kA/m
스위칭 주파수: 3000Hz
단락 방지: 예
극성 보호: 아니요
보호 등급: IP67
연결 유형: 2m PUR－케이블
온도 범위: -25° C ~ +85°C
승인: CE, c-UL-us, UKCA, WEEE이용:자동화된 생산 설비와 장치에서 사용.온도 범위:-30 °C ~ +80 °C액세서리:자기장 센서 K2203.
T슬롯이 있는 센서 홀더 K2204.도면 설명:1) 연결 1 - 공압식 확장
3) 상태 센서 있음
P: 작동 압력 다운로드여기에 PDF로 정리된 정보가 있습니다:
CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:
|
| 주문 번호 | 타입 | 버전 2 | B | D
| D1 | D2 | D3 | D4 | D5 | H | 스트로크
S | L | L1 | L2 | L3 | L4 | L5 | SW1 | SW2 | T | CAD | 액세서리 | 가격 | 주문 |
|---|
| K2202.120610 | A | - | - | 6 | M12x1,5 | 22 | 23 | M5 | - | - | 10 | 77 | 20 | 10 | 18 | - | - | 24 | 19 | 4 |  | | 요청 시 | | | K2202.130815 | A | - | - | 8 | M16x1,5 | 22 | 23 | M5 | - | - | 15 | 80 | 26 | 10 | 18 | - | - | 24 | 24 | 4 | | | 요청 시 | | | K2202.141015 | A | - | - | 10 | M20x1,5 | 22 | 23 | M5 | - | - | 15 | 80 | 28 | 10 | 18 | - | - | 24 | 30 | 4 | | | 요청 시 | | | K2202.141215 | A | - | - | 12 | M20x1,5 | 22 | 23 | M5 | - | - | 15 | 80 | 28 | 10 | 18 | - | - | 24 | 30 | 4 | | | 요청 시 | | | K2202.1206101 | A | 상태 센서 있음 | 35 | 6 | M12x1,5 | 22 | 23 | M5 | 2,5 | 19 | 10 | 77 | 20 | 10 | 18 | 23,5 | 2000 | 24 | 19 | 4 | | | 요청 시 | | | K2202.1308151 | A | 상태 센서 있음 | 35 | 8 | M16x1,5 | 22 | 23 | M5 | 2,5 | 19 | 15 | 80 | 26 | 10 | 18 | 23,5 | 2000 | 24 | 24 | 4 | | | 요청 시 | | | K2202.1410151 | A | 상태 센서 있음 | 35 | 10 | M20x1,5 | 22 | 23 | M5 | 2,5 | 19 | 15 | 80 | 28 | 10 | 18 | 23,5 | 2000 | 24 | 30 | 4 | | | 요청 시 | | | K2202.1412151 | A | 상태 센서 있음 | 35 | 12 | M20x1,5 | 22 | 23 | M5 | 2,5 | 19 | 15 | 80 | 28 | 10 | 18 | 23,5 | 2000 | 24 | 30 | 4 | | | 요청 시 | |
| 주문 번호 | P=작동 압력
바 | F6=피스톤력
6bar 경우
(N) | F1=신장된
스프링력
(N) | F2=신축된
스프링력
(N) | CAD | 액세서리 | 가격 | 주문 |
|---|
| K2202.120610 | 4-6 | 83 | 30 | 11 | | | 요청 시 | | | K2202.130815 | 4-6 | 83 | 30 | 11 | | | 요청 시 | | | K2202.141015 | 4-6 | 83 | 30 | 11 | | | 요청 시 | | | K2202.141215 | 4-6 | 83 | 30 | 11 | | | 요청 시 | | | K2202.1206101 | 4-6 | 83 | 30 | 11 | | | 요청 시 | | | K2202.1308151 | 4-6 | 83 | 30 | 11 | | | 요청 시 | | | K2202.1410151 | 4-6 | 83 | 30 | 11 | | | 요청 시 | | | K2202.1412151 | 4-6 | 83 | 30 | 11 | | | 요청 시 | |
|
| 재고 확인 여기에서 제품 가용성을 검사할 수 있습니다. |
