K1839_D상태 센서가 있는 스틸 또는 스테인리스 스틸 포지셔닝 부싱, D형, 매끄러움 |
뒤로 |
|
|
설명제품 설명:포지셔닝 부싱은 볼트 모양의 작동 및 잠금 요소를 위한 장착 지점을 형성하여 안전하고 정확하게 잠글 수 있습니다.

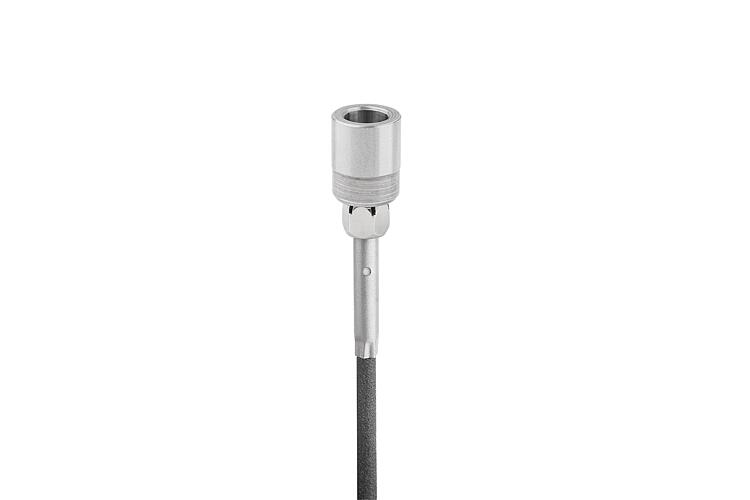

상태 센서가 있는 포지셔닝 부싱에는 부시에 가변적으로 조정 가능한 센서가 있습니다. 이를 통해 포지셔닝 부싱에 볼트가 있는지 여부를 전자식으로 조회할 수 있습니다.
여러 부시가 사용되는 경우 작동 요소 또는 잠금 요소가 있는 부시를 결정할 수 있습니다.재질:스틸 또는 스테인리스 스틸 포지셔닝 부싱 1.4034.
스테인리스 스틸 센서.
클램핑 너트 황동. 표면 마무리:포지셔닝 부싱:
스틸 경화 및 검정 산화 처리.
스테인레스 스틸 경화 및 표면 광택 처리.
센서 표면 광택 처리.
클램핑 너트 니켈 도금.정보:브레이싱 부품은 K0638에 맞게 조정되었습니다.

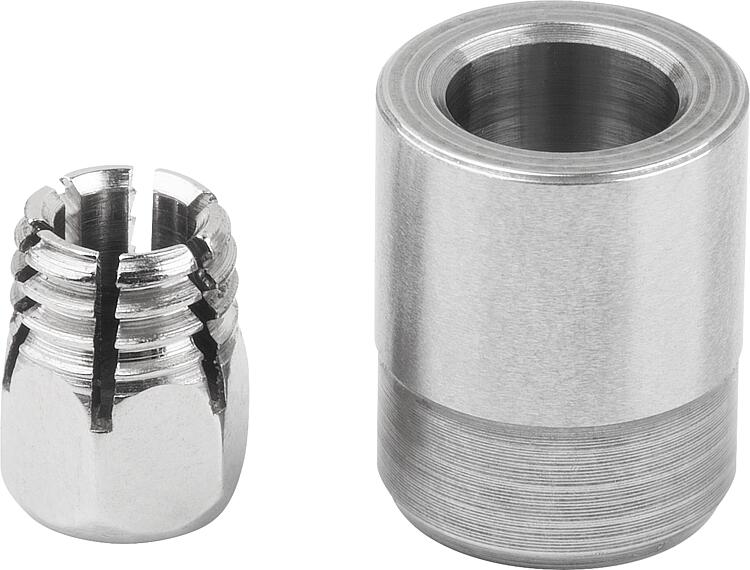

상태 센서와 클램핑 너트는 조립되지 않은 상태로 제공됩니다.
클램핑 너트의 최대 조임 토크: 1.2 Nm.기술 데이터:유도형 센서:
출력 회로: PNP 폐쇄기(NO)
작동 전압 10 - 30 V DC
작동 전류 <100 mA
스위칭 간격 1 mm
스위칭 주기: <3500 Hz
단락 방지: 있음
역극성 보호: 있음
보호 등급: IP 67
연결 유형: 2 m PVC 케이블
온도 범위: -25° C ~ +70°C
승인: CE, c-UL-u, EAC이용:상태 센서가 연결된 포지셔닝 부싱으로 작동에 따른 공정을 제어할 수 있습니다. 또한 작동 또는 잠금 요소가 원하는 위치에 있는 것을 보장할 수 있습니다.

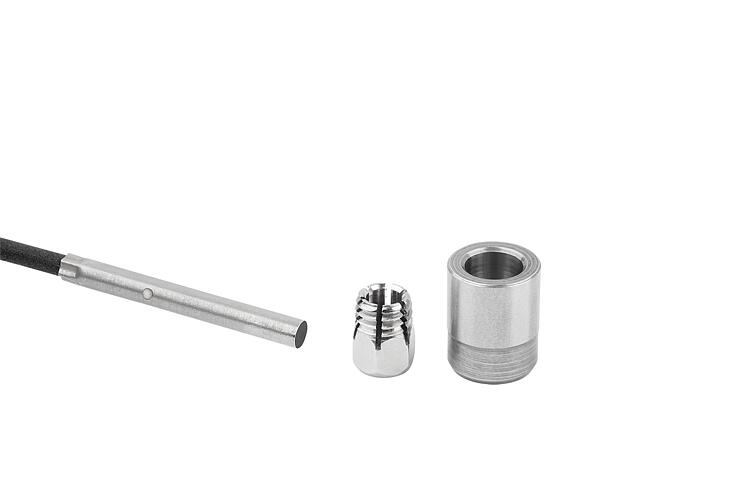

예를 들어 포장 기계의 형식을 변경할 때.조립:센서는 클램핑 너트로 부시에 장착되고 축 방향으로 조정됩니다. 마지막으로 클램핑 너트를 조여 센서를 고정합니다.

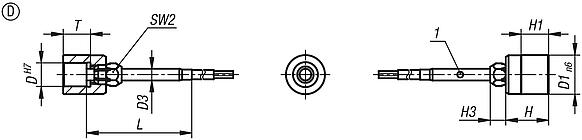

자세한 절차는 조립 설명서에 기술되어 있습니다.안전:상태 센서가 있는 포지셔닝 부싱은 사람을 보호하는 데 적합하지 않습니다.도면 설명:1) LED
BN = 갈색
BK = 검정색
BU = 청색 다운로드여기에 PDF로 정리된 정보가 있습니다:
CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:
|
| 주문 번호 | 타입 | 형태 타입 | 본체 재질 | D
| D1 | D3 | H | H1 | H3 | L | T | SW2 | CAD | 액세서리 | 가격 | 주문 |
|---|
| K1839.4030891 | D | 매끈함 | 스틸 | 3 | 8 | 3 | 10 | 6 | 4 | 27 | 5 | 5 |  | | 요청 시 | | | K1839.4040891 | D | 매끈함 | 스틸 | 4 | 8 | 3 | 10 | 6 | 4 | 27 | 5 | 5 | | | 요청 시 | | | K1839.4050891 | D | 매끈함 | 스틸 | 5 | 8 | 3 | 10 | 6 | 4 | 27 | 6 | 5 | | | 요청 시 | | | K1839.4061091 | D | 매끈함 | 스틸 | 6 | 10 | 3 | 11 | 7 | 4 | 27 | 7 | 5 | | | 요청 시 | | | K1839.4081391 | D | 매끈함 | 스틸 | 8 | 13,5 | 3 | 14 | 9,5 | 4 | 27 | 9,5 | 5 | | | 요청 시 | | | K1839.4101791 | D | 매끈함 | 스틸 | 10 | 17 | 3 | 16 | 11,5 | 4 | 27 | 11,5 | 5 | | | 요청 시 | | | K1839.14030891 | D | 매끈함 | 스테인레스 스틸 | 3 | 8 | 3 | 10 | 6 | 4 | 27 | 5 | 5 | | | 요청 시 | | | K1839.14040891 | D | 매끈함 | 스테인레스 스틸 | 4 | 8 | 3 | 10 | 6 | 4 | 27 | 5 | 5 | | | 요청 시 | | | K1839.14050891 | D | 매끈함 | 스테인레스 스틸 | 5 | 8 | 3 | 10 | 6 | 4 | 27 | 6 | 5 | | | 요청 시 | | | K1839.14061091 | D | 매끈함 | 스테인레스 스틸 | 6 | 10 | 3 | 11 | 7 | 4 | 27 | 7 | 5 | | | 요청 시 | | | K1839.14081391 | D | 매끈함 | 스테인레스 스틸 | 8 | 13,5 | 3 | 14 | 9,5 | 4 | 27 | 9,5 | 5 | | | 요청 시 | | | K1839.14101791 | D | 매끈함 | 스테인레스 스틸 | 10 | 17 | 3 | 16 | 11,5 | 4 | 27 | 11,5 | 5 | | | 요청 시 | |
|
| 재고 확인 여기에서 제품 가용성을 검사할 수 있습니다. |
