K2388

텔레스코픽 레일, 스틸, 측면 장착용, 오버 확장형, 최대 하중 68kg

뒤로

제품
- 작동 부품 | 스탠다드 부품
  - 텔레스코픽 레일
    - 텔레스코픽 레일, 스틸, 측면 장착용, 오버 확장형, 최대 하중 68kg

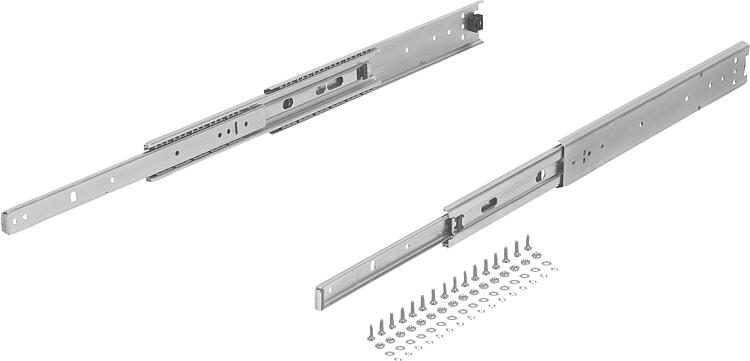

품목 설명/제품 이미지

설명재질:레일, 스틸.
볼 케이지, 스틸.
볼, 스틸.표면 마무리:레일, 아연도금.
볼 케이지, 아연 도금.
볼, 경화처리.주문 정보:한 쌍으로 판매.
정보:중첩 확장형 텔레스코픽 레일의 경우는 스트로크가 장착 길이보다 큽니다. 닫힘 위치의 맞물림.
텔레스코픽 레일의 동적 부하 용량은 완전히 확장하여 사용할 때 수직 장착된 레일 쌍의 최대 부하 용량을 표시합니다. 기재된 하중량은 레일 간격이 450 mm일 때 측정되었으며 10,000회 주기에서의 최대값을 의미합니다.

수평 장착의 경우 하중량이 75% 더 적습니다.장점:닫힌 위치의 멈춤쇠
평평한 장착에 적합함
원활한 작동특징:

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K2388 텔레스코픽 레일, 스틸, 측면 장착용, 오버 확장형, 최대 하중 68kg

174 kB

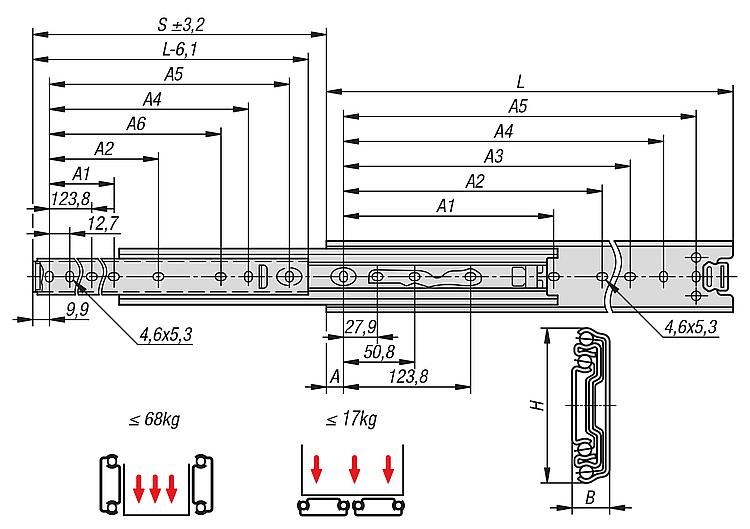

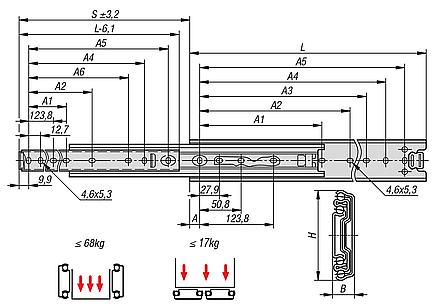

도면

캐드데이터 및 상세 정보

주문 번호	조립	제품 타입	지탱력 쌍 당 kg	포장 유형	가격
K2388.0305	측면 장착	스탠다드	68	1 개 = 1 쌍	요청 시
K2388.0356	측면 장착	스탠다드	67	1 개 = 1 쌍	요청 시
K2388.0406	측면 장착	스탠다드	67	1 개 = 1 쌍	요청 시
K2388.0457	측면 장착	스탠다드	66	1 개 = 1 쌍	요청 시
K2388.0508	측면 장착	스탠다드	66	1 개 = 1 쌍	요청 시
K2388.0559	측면 장착	스탠다드	64	1 개 = 1 쌍	요청 시
K2388.0610	측면 장착	스탠다드	61	1 개 = 1 쌍	요청 시
K2388.0660	측면 장착	스탠다드	58	1 개 = 1 쌍	요청 시
K2388.0711	측면 장착	스탠다드	55	1 개 = 1 쌍	요청 시

주문 번호	A	A1	A2	A3	A4	A5	A6	B	H	스트로크 S	L	가격
K2388.0305	16	-	162,1	209,5	235	260,3	222,2	12,7	50,8	330	305	요청 시
K2388.0356	16	-	212,8	260,3	285,7	311,1	273	12,7	50,8	381	356	요청 시
K2388.0406	16	-	263,6	311,1	336,5	361,9	323,8	12,7	50,8	432	406	요청 시
K2388.0457	16	212,8	314,4	361,9	387,3	412,7	374,6	12,7	50,8	483	457	요청 시
K2388.0508	16	238,2	365,2	412,7	438,1	463,5	425,4	12,7	50,8	533	508	요청 시
K2388.0559	16	263,6	416	463,5	488,9	514,3	476,2	12,7	50,8	584	559	요청 시
K2388.0610	16	289	466,8	514,3	539,7	565,1	527	12,7	50,8	635	610	요청 시
K2388.0660	16	314,4	517,6	565,1	590,5	615,9	577,8	12,7	50,8	686	660	요청 시
K2388.0711	16	339,8	568,4	615,9	641,3	666,7	628,6	12,7	50,8	737	711	요청 시
