K2387

텔레스코픽 레일, 스틸, 측면 장착용, 오버 확장형, 최대 하중 68kg

뒤로

제품
- 작동 부품 | 스탠다드 부품
  - 텔레스코픽 레일
    - 텔레스코픽 레일, 스틸, 측면 장착용, 오버 확장형, 최대 하중 68kg

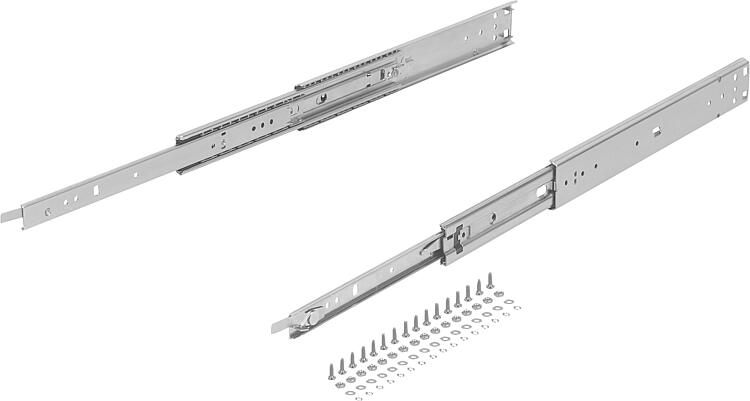

품목 설명/제품 이미지

설명재질:레일, 스틸.
볼 케이지, 스틸.
볼, 스틸.표면 마무리:레일, 아연도금.
볼 케이지, 아연 도금.
볼, 경화처리.주문 정보:한 쌍으로 판매.
정보:오버 확장형 텔레스코픽 레일의 경우는 스트로크가 전체 길이보다 큽니다. 열린 위치 및 닫힌 위치의 멈춤쇠 잠금 해제 레버의 작동을 통해서만 텔레스코픽 레일을 열거나 닫을 수 있습니다. 릴리스 레버 작동을 통해 서랍을 쉽게 빼내거나 가이드에서 분리할 수 있습니다.
텔레스코픽 레일의 동적 부하 용량은 전체 미끄러짐 거리 사용 시 수직 장착된 레일 쌍의 최대 부하 용량을 표시합니다. 기재된 하중은 레일 간격이 450 mm일 때 측정되었으며 10,000 주기에서의 최대값을 의미합니다.

수평 장착의 경우는 하중이 75% 더 적습니다.장점:열림 및 닫힘 위치에서 맞물림
전면 퀵 릴리스
평면 장착에 적합특징:

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K2387 텔레스코픽 레일, 스틸, 측면 장착용, 오버 확장형, 최대 하중 68kg

177 kB

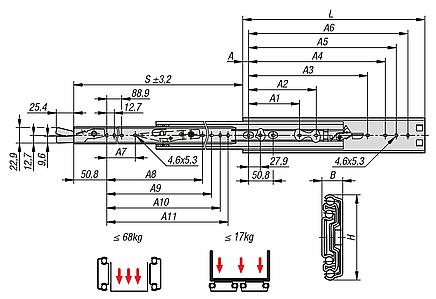

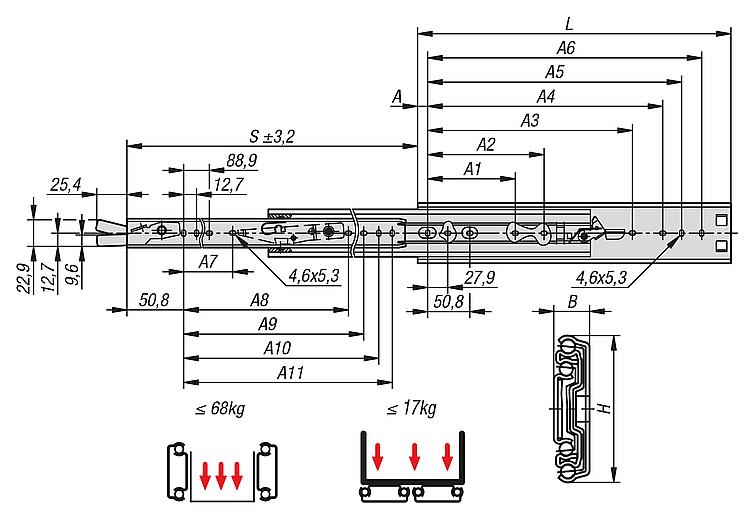

도면

캐드데이터 및 상세 정보

주문 번호	조립	제품 타입	지탱력 쌍 당 kg	포장 유형	가격
K2387.0305	측면 장착	스탠다드	68	1 개 = 1 쌍	요청 시
K2387.0356	측면 장착	스탠다드	67	1 개 = 1 쌍	요청 시
K2387.0406	측면 장착	스탠다드	67	1 개 = 1 쌍	요청 시
K2387.0457	측면 장착	스탠다드	66	1 개 = 1 쌍	요청 시
K2387.0508	측면 장착	스탠다드	66	1 개 = 1 쌍	요청 시
K2387.0559	측면 장착	스탠다드	64	1 개 = 1 쌍	요청 시
K2387.0610	측면 장착	스탠다드	61	1 개 = 1 쌍	요청 시
K2387.0660	측면 장착	스탠다드	58	1 개 = 1 쌍	요청 시
K2387.0711	측면 장착	스탠다드	55	1 개 = 1 쌍	요청 시

주문 번호	A	A1	A2	A3	A4	A5	A6	A7	A8	A9	A10	A11	B	H	스트로크 S	L	가격
K2387.0305	16	-	-	-	209,5	234,9	260,3	-	-	200,1	212,8	225,5	12,7	50,8	330	305	요청 시
K2387.0356	16	123,8	-	-	260,3	285,7	311,1	-	-	250,9	263,6	276,6	12,7	50,8	381	356	요청 시
K2387.0406	16	123,8	-	-	311,1	336,5	361,9	-	-	301,7	314,4	327,1	12,7	50,8	432	406	요청 시
K2387.0457	16	123,8	177,8	314,4	361,9	387,3	412,7	143	279,4	352,5	365,2	377,9	12,7	50,8	483	457	요청 시
K2387.0508	16	123,8	203,2	365,2	412,7	438,1	463,5	168,4	330,2	403,3	416	428,7	12,7	50,8	533	508	요청 시
K2387.0559	16	123,8	228,6	416	463,5	488,9	514,3	193,8	381	454,1	466,8	479,5	12,7	50,8	584	559	요청 시
K2387.0610	16	123,8	254	466,8	514,3	539,7	565,1	219,2	431,8	504,9	517,6	530,3	12,7	50,8	635	610	요청 시
K2387.0660	16	123,8	279,4	517,6	565,1	590,5	615,9	244,6	482,6	555,7	568,4	581,1	12,7	50,8	686	660	요청 시
K2387.0711	16	123,8	304,8	568,4	615,9	641,3	666,7	270	533,4	606,5	619,2	631,9	12,7	50,8	737	711	요청 시
