K2391

텔레스코픽 레일, 스틸, 측면 장착용, 전체 확장형, 최대 하중량 20kg

뒤로

제품
- 작동 부품 | 스탠다드 부품
  - 텔레스코픽 레일
    - 텔레스코픽 레일, 스틸, 측면 장착용, 전체 확장형, 최대 하중량 20kg

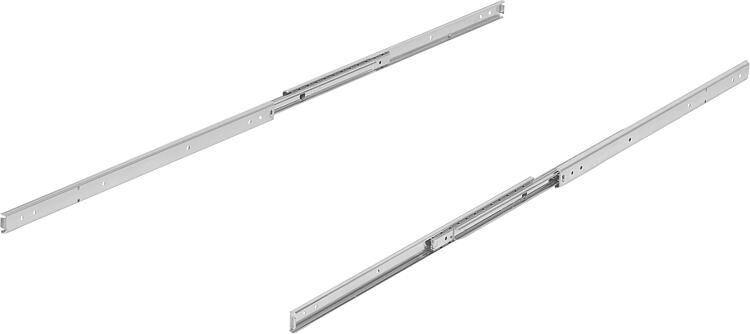

품목 설명/제품 이미지

설명재질:레일, 스틸.
볼 케이지, 스틸.
볼, 스틸.표면 마무리:레일, 아연도금.
볼 케이지, 아연 도금.
볼, 경화처리.주문 정보:한 쌍으로 판매정보:전체 확장형 텔레스코픽 레일에서 스트로크는 대략 조립 길이와 같기 때문에 더욱 편리하고 접근성이 좋습니다.
텔레스코픽 레일의 동적 부하 용량은 완전히 확장하여 사용할 때 수직 장착된 레일 쌍의 최대 부하 용량을 표시합니다. 기재된 하중량은 레일 간격이 450 mm일 때 측정되었으며 80,000회 주기에서의 최대값을 의미합니다.

수평 설치에는 적합하지 않음.

고정 나사의 헤드 높이는 1.8mm를 초과하지 마십시오. 그렇지 않을 경우 다른 레일 부품과 충돌할 위험이 있습니다.장점:낮은 레일 높이
부드러운 주행
정확한 가이드를 통해 높은 측면 안정성특징:

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K2391 텔레스코픽 레일, 스틸, 측면 장착용, 전체 확장형, 최대 하중량 20kg

149 kB

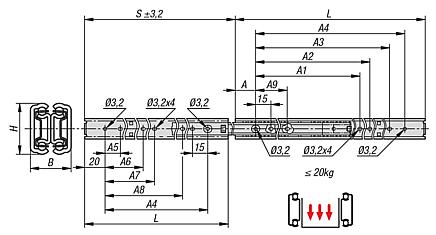

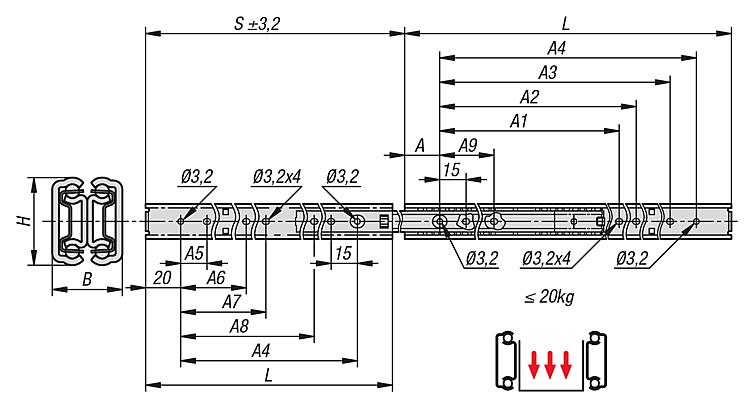

도면

캐드데이터 및 상세 정보

주문 번호	조립	제품 타입	지탱력 쌍 당 kg	포장 유형	가격
K2391.0150	측면 장착	스탠다드	15	1 개 = 1 쌍	요청 시
K2391.0200	측면 장착	스탠다드	17	1 개 = 1 쌍	요청 시
K2391.0250	측면 장착	스탠다드	19	1 개 = 1 쌍	요청 시
K2391.0300	측면 장착	스탠다드	20	1 개 = 1 쌍	요청 시
K2391.0350	측면 장착	스탠다드	20	1 개 = 1 쌍	요청 시
K2391.0400	측면 장착	스탠다드	18	1 개 = 1 쌍	요청 시
K2391.0450	측면 장착	스탠다드	16	1 개 = 1 쌍	요청 시
K2391.0500	측면 장착	스탠다드	13	1 개 = 1 쌍	요청 시

주문 번호	A	A1	A2	A3	A4	A5	A6	A7	A8	A9	B	H	스트로크 S	L	가격
K2391.0150	20	-	-	95	110	15	-	-	-	-	16	20	156	150	요청 시
K2391.0200	20	-	-	145	160	15	-	-	60	100	16	20	231	200	요청 시
K2391.0250	20	-	-	195	210	15	-	-	110	100	16	20	280	250	요청 시
K2391.0300	20	-	160	245	260	15	100	-	160	100	16	20	329	300	요청 시
K2391.0350	20	-	210	295	310	15	100	-	210	100	16	20	379	350	요청 시
K2391.0400	20	-	260	345	360	15	100	-	260	100	16	20	428	400	요청 시
K2391.0450	20	205	310	395	410	15	100	205	310	100	16	20	477	450	요청 시
K2391.0500	20	230	360	445	460	15	100	230	360	100	16	20	526	500	요청 시
