K1578

텔레스코픽 레일, 스틸, 측면 장착용, 오버 확장형, 최대 하중 60 kg

뒤로

제품
- 작동 부품 | 스탠다드 부품
  - 텔레스코픽 레일
    - 텔레스코픽 레일, 스틸, 측면 장착용, 오버 확장형, 최대 하중 60 kg

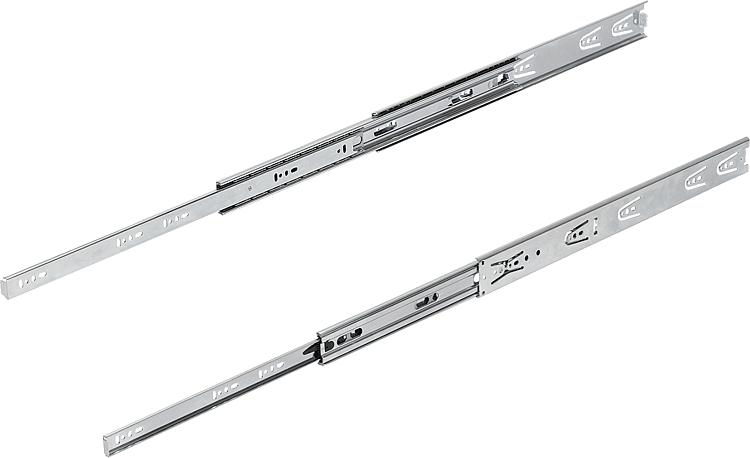

품목 설명/제품 이미지

설명재질:레일, 스틸.
볼 케이지 스틸 및 플라스틱.
볼, C 스틸.표면 마무리:아연 도금, 청색 피막처리된 레일
경화 처리된 볼.주문 정보:쌍으로 판매정보:오버 확장형 텔레스코픽 레일의 경우는 스트로크가 전체 길이보다 큽니다. 닫힌 위치에서 가드 인터로킹. 릴리스 레버를 작동하면 서랍을 쉽게 빼내거나 가이드에서 분리할 수 있습니다.
텔레스코픽 레일의 동적 부하 용량은 전체 미끄러짐 거리를 사용할 시 수직 장착된 레일 쌍의 최대 부하 용량을 표시합니다. 명시된 부하 용량은 20,000 주기에서의 최대값을 의미합니다.주의:모든 텔레스코픽 레일의 부하 용량은 DIN EN 15338 레벨 1에 따라 검사되었습니다.특징:

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K1578 텔레스코픽 레일, 스틸,측면 장착용, 오버 확장형, 최대 하중 60 kg

203 kB

Installation instruction 1 for telescopic slides K1578

522 kB

Installation instruction 2 for telescopic slides K1578

394 kB

Quality criteria Telescopic slides

109 kB

Overview of items telescopic slides

37,1 kB

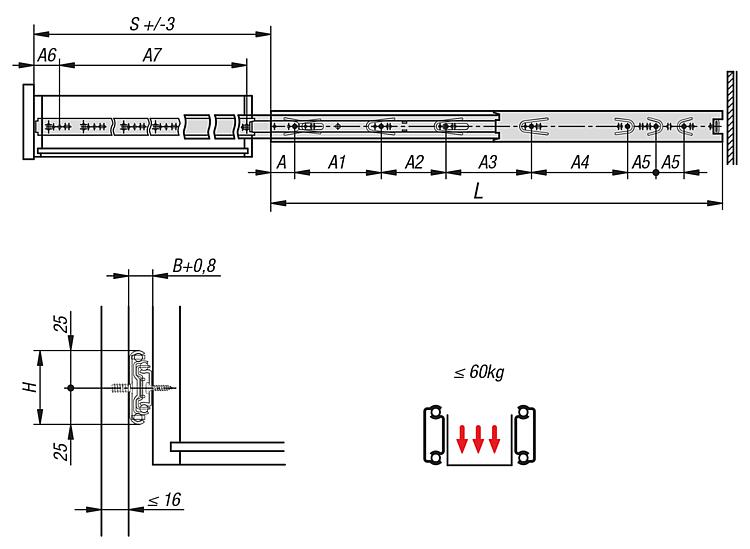

도면

캐드데이터 및 상세 정보

주문 번호	A	A1	A2	A3	A4	A5	A6	A7	B	H	L	스트로크 S	지탱력 쌍 당 kg	가격
K1578.0250	35	128	-	-	-	-	35	192	12,7	50	250	288	60	요청 시
K1578.0300	35	128	96	-	-	-	35	242	12,7	50	300	338	60	요청 시
K1578.0350	35	128	96	-	-	-	35	292	12,7	50	350	388	60	요청 시
K1578.0400	35	128	96	96	-	-	35	342	12,7	50	400	438	60	요청 시
K1578.0450	35	128	96	128	-	-	35	392	12,7	50	450	488	60	요청 시
K1578.0500	35	128	96	128	64	-	35	442	12,7	50	500	538	60	요청 시
K1578.0550	35	128	96	128	64	32	35	492	12,7	50	550	588	60	요청 시
K1578.0600	35	128	96	128	96	32	35	542	12,7	50	600	638	60	요청 시
K1578.0650	35	128	96	128	160	32	35	592	12,7	50	650	688	60	요청 시
K1578.0700	35	128	96	128	192	32	35	642	12,7	50	700	738	60	요청 시
