K2389

스틸 텔레스코픽 레일 측면 장착용, 오버 확장형, 최대 하중 70kg

뒤로

제품
- 작동 부품 | 스탠다드 부품
  - 텔레스코픽 레일
    - 스틸 텔레스코픽 레일 측면 장착용, 오버 확장형, 최대 하중 70kg

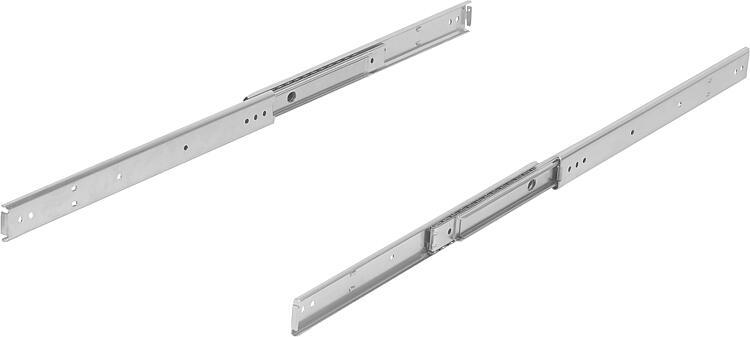

품목 설명/제품 이미지

설명재질:레일, 스틸.
볼 케이지, 스틸.
볼, 스틸.표면 마무리:레일, 아연도금.
볼 케이지, 아연 도금.
볼, 경화처리.주문 정보:한 쌍으로 판매정보:중첩 확장형 텔레스코픽 레일의 경우는 스트로크가 장착 길이보다 큽니다.
텔레스코픽 레일의 동적 부하 용량은 완전히 확장하여 사용할 때 수직 장착된 레일 쌍의 최대 부하 용량을 표시합니다. 기재된 하중량은 레일 간격이 450 mm일 때 측정되었으며 10,000회 주기에서의 최대값을 의미합니다.

수평 장착의 경우 하중량이 75% 더 적습니다.

고정 나사의 헤드 높이는 2.5mm를 초과하지 마십시오. 그렇지 않을 경우 다른 레일 부품과 충돌할 위험이 있습니다.온도 범위:-20 °C - +70 °C장점:평평한 장착에 적합함
원활한 작동
정확한 가이드를 통한 높은 측면 안정성특징:

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K2389 스틸 텔레스코픽 레일측면 장착용, 오버 확장형, 최대 하중 70kg

161 kB

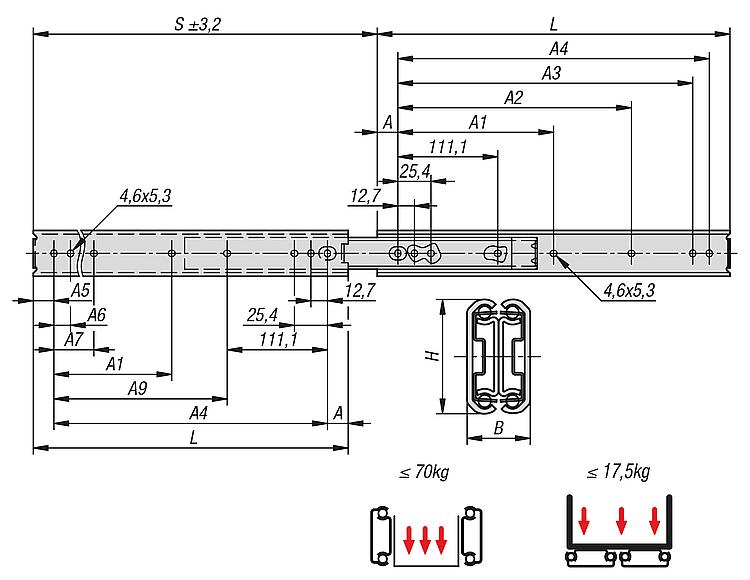

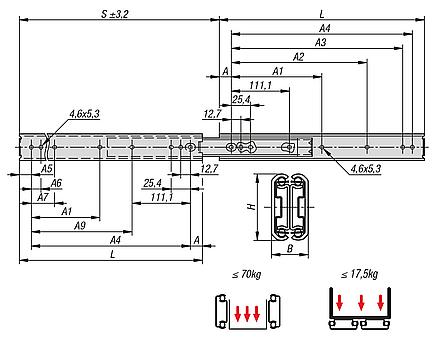

도면

캐드데이터 및 상세 정보

주문 번호	조립	제품 타입	지탱력 쌍 당 kg	포장 유형	가격
K2389.0305	측면 장착	스탠다드	70	1 개 = 1 쌍	요청 시
K2389.0356	측면 장착	스탠다드	67	1 개 = 1 쌍	요청 시
K2389.0406	측면 장착	스탠다드	65	1 개 = 1 쌍	요청 시
K2389.0457	측면 장착	스탠다드	63	1 개 = 1 쌍	요청 시
K2389.0508	측면 장착	스탠다드	60	1 개 = 1 쌍	요청 시
K2389.0559	측면 장착	스탠다드	55	1 개 = 1 쌍	요청 시
K2389.0610	측면 장착	스탠다드	50	1 개 = 1 쌍	요청 시
K2389.0660	측면 장착	스탠다드	45	1 개 = 1 쌍	요청 시
K2389.0711	측면 장착	스탠다드	40	1 개 = 1 쌍	요청 시

주문 번호	A	A1	A2	A3	A4	A5	A6	A7	A9	B	H	스트로크 S	L	가격
K2389.0305	15,9	-	149,2	260,3	273	16,1	12,7	123,8	161,9	19,1	35,3	327	305	요청 시
K2389.0356	15,9	-	200	311,1	323,8	16,3	12,7	123,8	212,7	19,1	35,3	378	356	요청 시
K2389.0406	15,9	-	250,8	361,9	374,6	15,5	12,7	123,8	263,5	19,1	35,3	429	406	요청 시
K2389.0457	15,9	212,7	301,6	412,7	425,4	15,7	12,7	123,8	314,3	19,1	35,3	480	457	요청 시
K2389.0508	15,9	238,1	352,4	463,5	476,2	15,9	12,7	123,8	365,1	19,1	35,3	530	508	요청 시
K2389.0559	15,9	263,5	403,2	514,3	527	16,1	12,7	123,8	415,9	19,1	35,3	581	559	요청 시
K2389.0610	15,9	288,9	454	565,1	577,8	16,3	12,7	123,8	466,7	19,1	35,3	632	610	요청 시
K2389.0660	15,9	314,3	504,8	615,9	628,6	15,5	12,7	123,8	517,5	19,1	35,3	683	660	요청 시
K2389.0711	15,9	339,7	555,6	666,7	679,4	15,7	12,7	123,8	568,3	19,1	35,3	734	711	요청 시
