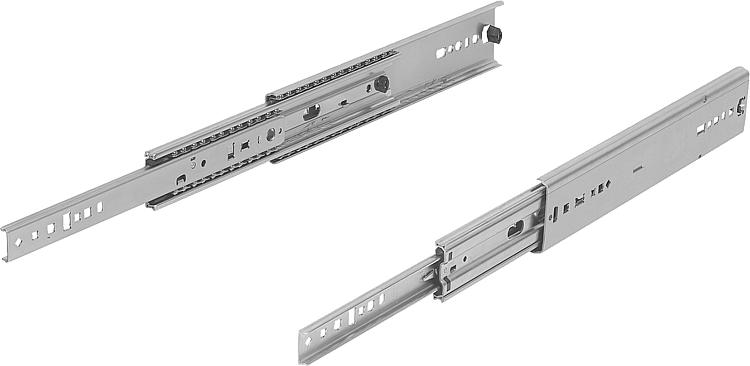

K1717텔레스코프 레일, 스틸, 측면 장착용, 전체 확장형, 최대 하중 160Kg |
뒤로 |
|
|
설명재질:레일, 스틸. 볼 케이지, 스틸. 볼, 스틸.표면 마무리:레일, 아연도금. 볼 케이지, 아연 도금. 볼, 경화처리.주문 정보:한 쌍으로 판매정보:전체 확장형 텔레스코픽 레일에서 스트로크는 전체 길이와 대략적으로 같기 때문에 더욱 편리하고 접근성이 좋아집니다. 닫힌 위치의 멈춤쇠. 릴리스 레버 작동을 통해 서랍을 쉽게 빼내거나 가이드에서 분리할 수 있습니다. 텔레스코픽 레일의 동적 부하 용량은 전체 미끄러짐 거리를 사용할 시 수직 장착된 레일 쌍의 최대 부하 용량을 표시합니다. 기재된 부하 용량은 80,000 주기에서의 최대값을 의미합니다.
수평 장착의 경우는 하중이 75% 더 적습니다.
최대 1,000mm까지의 레일 간격에 적합합니다.온도 범위:-20 °C - +70 °C장점:닫힌 위치의 멈춤쇠 전면 빠른 분리 평평한 장착에 적합함 다운로드여기에 PDF로 정리된 정보가 있습니다:
CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:
|
주문 번호 | 조립 | 제품 타입 | 지탱력 쌍 당 kg | 포장 유형 | CAD | 액세서리 | 가격 | 주문 |
---|
K1717.0305 | 측면 장착 | 스탠다드 | 140 | 1 개 = 1 쌍 | | | 요청 시 | | K1717.0356 | 측면 장착 | 스탠다드 | 140 | 1 개 = 1 쌍 | | | 요청 시 | | K1717.0407 | 측면 장착 | 스탠다드 | 150 | 1 개 = 1 쌍 | | | 요청 시 | | K1717.0457 | 측면 장착 | 스탠다드 | 150 | 1 개 = 1 쌍 | | | 요청 시 | | K1717.0508 | 측면 장착 | 스탠다드 | 160 | 1 개 = 1 쌍 | | | 요청 시 | | K1717.0559 | 측면 장착 | 스탠다드 | 160 | 1 개 = 1 쌍 | | | 요청 시 | | K1717.0610 | 측면 장착 | 스탠다드 | 160 | 1 개 = 1 쌍 | | | 요청 시 | | K1717.0660 | 측면 장착 | 스탠다드 | 160 | 1 개 = 1 쌍 | | | 요청 시 | | K1717.0711 | 측면 장착 | 스탠다드 | 160 | 1 개 = 1 쌍 | | | 요청 시 | | K1717.0762 | 측면 장착 | 스탠다드 | 160 | 1 개 = 1 쌍 | | | 요청 시 | | K1717.0813 | 측면 장착 | 스탠다드 | 160 | 1 개 = 1 쌍 | | | 요청 시 | | K1717.0864 | 측면 장착 | 스탠다드 | 160 | 1 개 = 1 쌍 | | | 요청 시 | | K1717.0914 | 측면 장착 | 스탠다드 | 160 | 1 개 = 1 쌍 | | | 요청 시 | |

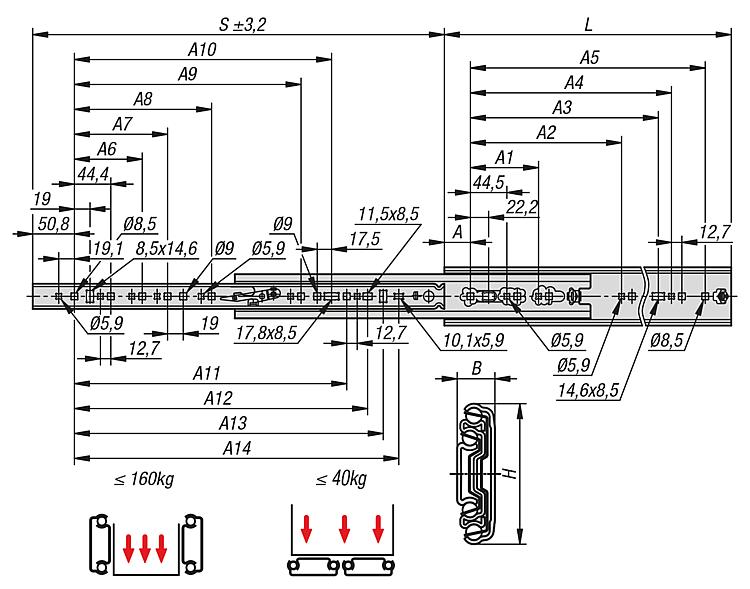

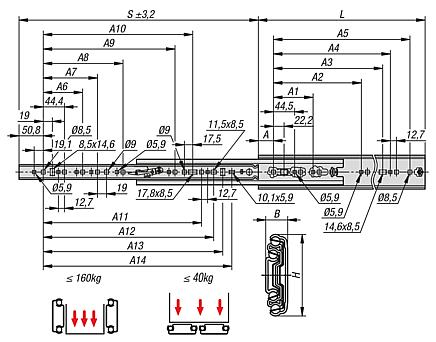

주문 번호 | A | A1 | A2 | A3 | A4 | A5 | A6 | A7 | A8 | A9 | A10 | A11 | A12 | A13 | A14 | B | H | 스트로크 S | L | CAD | 액세서리 | 가격 | 주문 |
---|
K1717.0305 | 31,8 | - | - | 184,2 | 200,2 | 241,3 | - | - | - | - | - | - | - | 179,4 | 198,5 | 19,1 | 70,8 | 304,8 | 304,8 | | | 요청 시 | | K1717.0356 | 31,8 | - | - | 235 | 251 | 292,1 | - | - | - | - | - | - | - | 230,2 | 249,3 | 19,1 | 70,8 | 355,6 | 355,6 | | | 요청 시 | | K1717.0407 | 31,8 | - | - | 285,8 | 301,8 | 342,9 | 108 | - | - | - | - | 236,6 | 262 | 281 | 300,1 | 19,1 | 70,8 | 406,4 | 406,4 | | | 요청 시 | | K1717.0457 | 31,8 | - | - | 336,6 | 352,6 | 393,7 | 108 | - | - | - | - | 287,4 | 312,8 | 331,8 | 350,9 | 19,1 | 70,8 | 457,2 | 457,2 | | | 요청 시 | | K1717.0508 | 31,8 | - | - | 387,4 | 403,4 | 444,5 | 108 | 171,5 | - | - | - | 338,2 | 363,6 | 382,6 | 401,7 | 19,1 | 70,8 | 508 | 508 | | | 요청 시 | | K1717.0559 | 31,8 | - | - | 438,2 | 454,2 | 495,3 | 108 | 171,5 | - | - | 328,7 | 389 | 414,4 | 433,4 | 452,5 | 19,1 | 70,8 | 558,8 | 558,8 | | | 요청 시 | | K1717.0610 | 31,8 | - | - | 489 | 505 | 546,1 | 108 | 171,5 | - | - | 379,5 | 439,8 | 465,2 | 484,2 | 503,3 | 19,1 | 70,8 | 609,6 | 609,6 | | | 요청 시 | | K1717.0660 | 31,8 | - | - | 539,8 | 555,8 | 596,9 | 108 | 171,5 | - | - | 430,3 | 490,6 | 516 | 535 | 554,1 | 19,1 | 70,8 | 660,4 | 660,4 | | | 요청 시 | | K1717.0711 | 31,8 | - | - | 590,6 | 606,6 | 647,7 | 108 | 171,5 | - | - | 481,1 | 541,4 | 566,8 | 585,8 | 604,9 | 19,1 | 70,8 | 711,2 | 711,2 | | | 요청 시 | | K1717.0762 | 31,8 | 203,2 | 469,9 | 641,4 | 657,4 | 698,5 | 108 | 171,5 | - | - | 531,9 | 592,2 | 617,6 | 636,6 | 655,7 | 19,1 | 70,8 | 762 | 762 | | | 요청 시 | | K1717.0813 | 31,8 | 203,2 | 520,7 | 692,2 | 708,2 | 749,3 | 108 | 171,5 | - | - | 582,7 | 643 | 688,4 | 687,4 | 706,5 | 19,1 | 70,8 | 812,8 | 812,8 | | | 요청 시 | | K1717.0864 | 31,8 | 203,2 | 571,5 | 743 | 759 | 800,1 | 108 | 171,5 | 349,3 | - | 633,5 | 693,8 | 719,2 | 738,2 | 757,3 | 19,1 | 70,8 | 863,6 | 863,6 | | | 요청 시 | | K1717.0914 | 31,8 | 203,2 | 622,3 | 793,8 | 809,8 | 850,9 | 108 | 171,5 | 349,3 | 501,7 | 684,3 | 744,6 | 770 | 789 | 808,1 | 19,1 | 70,8 | 914,4 | 914,4 | | | 요청 시 | |
|
재고 확인 여기에서 제품 가용성을 검사할 수 있습니다. |
