K2018

텔레스코픽 레일, 스틸, 이중 T형, 전체 확장형, 최대 하중 305 kg

뒤로

제품
- 작동 부품 | 스탠다드 부품
  - 텔레스코픽 레일
    - 텔레스코픽 레일, 스틸, 이중 T형, 전체 확장형, 최대 하중 305 kg

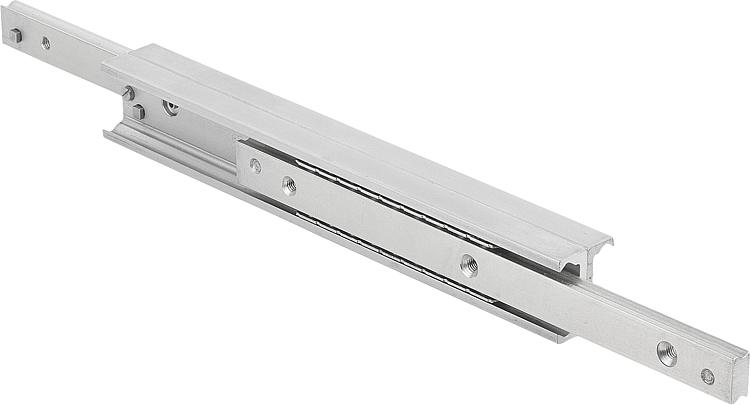

품목 설명/제품 이미지

설명재질:레일 및 러너, 볼 베어링 스틸.
볼, 볼 베어링 스틸.
볼 케이지, 스틸.
표면 마무리:레일, 러너 및 볼 케이지 아연 도금 처리.
궤도 유도 경화처리.
볼 경화처리.주문 정보:하나씩 판매정보:전체 확장은 서로 이중 T 프로파일로 연결된 중간 부품으로 형성된 두 개의 가이드 레일 및 고정 및 이동 부품으로 결합구조에 연결된 두 개의 러너로 구성됩니다. 하중량이 큰 컴팩트한 사각형 디자인으로 인해 하중 용량이 크고 휨이 적습니다. 최대 스트로크는 텔레스코픽 레일의 닫힌 길이보다 큽니다. 설치 위치는 수평이어야 합니다. 모든 고정 구멍에 접근하려면 조립할 때, 레일에서 잠금 나사를 제거한 후 다시 삽입해야 합니다. 잠금 나사를 제거하면 양방향 스트로크가 가능합니다.

내부 정지 장치는 케이지를 제한하는 역할을 합니다. 하증이 있는 시스템에 외부 정지 장치를설치하십시오.

A형:
레일을 장착하려면 강도 등급 10.9의 나사를 사용하십시오.
B형:
레일을 장착하려면 DIN EN ISO 10642에 따른 강도 등급 10.9의 접시머리 나사를 사용하십시오.

최대 이동 속도는 0.8 m/s입니다.

작동 온도 -30 °C ~ +170 °C.
특징:

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K2018 텔레스코픽 레일, 스틸, 이중 T형, 전체 확장형, 최대 하중 305 kg

173 kB

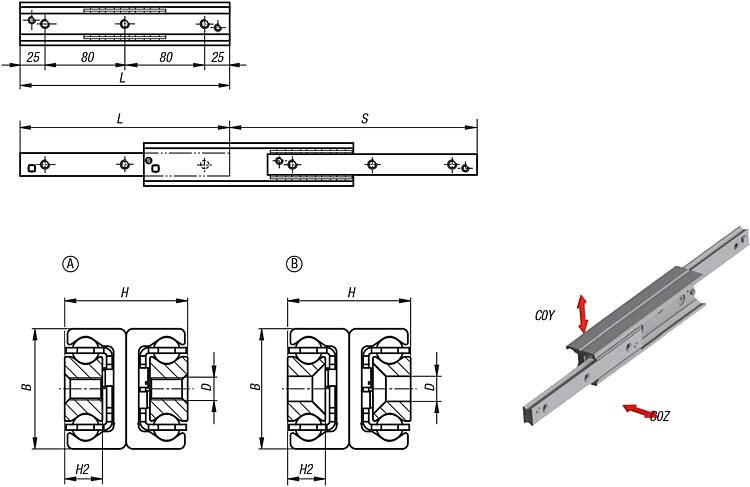

도면

캐드데이터 및 상세 정보

주문 번호	타입	형태 타입	크기	B	D 스크류	H	H2	L	스트로크 S	C0Y N	C0Z N	드릴 홀 수	가격
K2018.1280210	A	나사 홀 포함	28	28	M5	26	7,5	210	232	432	302	3	요청 시
K2018.1280370	A	나사 홀 포함	28	28	M5	26	7,5	370	380	968	471	5	요청 시
K2018.1280450	A	나사 홀 포함	28	28	M5	26	7,5	450	464	1169	385	6	요청 시
K2018.1280530	A	나사 홀 포함	28	28	M5	26	7,5	530	548	1107	325	7	요청 시
K2018.1350370	A	나사 홀 포함	35	35	M6	34	10	370	406	1025	718	5	요청 시
K2018.1350450	A	나사 홀 포함	35	35	M6	34	10	450	494	1250	793	6	요청 시
K2018.1350530	A	나사 홀 포함	35	35	M6	34	10	530	558	1685	728	7	요청 시
K2018.1350610	A	나사 홀 포함	35	35	M6	34	10	610	646	1908	626	8	요청 시
K2018.1430450	A	나사 홀 포함	43	43	M8	44	13,5	450	486	1828	1279	6	요청 시
K2018.1430530	A	나사 홀 포함	43	43	M8	44	13,5	530	556	2375	1434	7	요청 시
K2018.1430610	A	나사 홀 포함	43	43	M8	44	13,5	610	626	2934	1300	8	요청 시
K2018.1430770	A	나사 홀 포함	43	43	M8	44	13,5	770	796	3055	1016	10	요청 시
K2018.1430930	A	나사 홀 포함	43	43	M8	44	13,5	930	966	2506	833	12	요청 시
K2018.2280210	B	구멍 있음	28	28	M5	26	7,5	210	232	432	302	3	요청 시
K2018.2280370	B	구멍 있음	28	28	M5	26	7,5	370	380	968	471	5	요청 시
K2018.2280450	B	구멍 있음	28	28	M5	26	7,5	450	464	1169	385	6	요청 시
K2018.2280530	B	구멍 있음	28	28	M5	26	7,5	530	548	1107	325	7	요청 시
K2018.2350370	B	구멍 있음	35	35	M6	34	10	370	406	1025	718	5	요청 시
K2018.2350450	B	구멍 있음	35	35	M6	34	10	450	494	1250	793	6	요청 시
K2018.2350530	B	구멍 있음	35	35	M6	34	10	530	558	1685	728	7	요청 시
K2018.2350610	B	구멍 있음	35	35	M6	34	10	610	646	1908	626	8	요청 시
K2018.2430450	B	구멍 있음	43	43	M8	44	13,5	450	486	1828	1279	6	요청 시
K2018.2430530	B	구멍 있음	43	43	M8	44	13,5	530	556	2375	1434	7	요청 시
K2018.2430610	B	구멍 있음	43	43	M8	44	13,5	610	626	2934	1300	8	요청 시
K2018.2430770	B	구멍 있음	43	43	M8	44	13,5	770	796	3055	1016	10	요청 시
K2018.2430930	B	구멍 있음	43	43	M8	44	13,5	930	966	2506	833	12	요청 시
