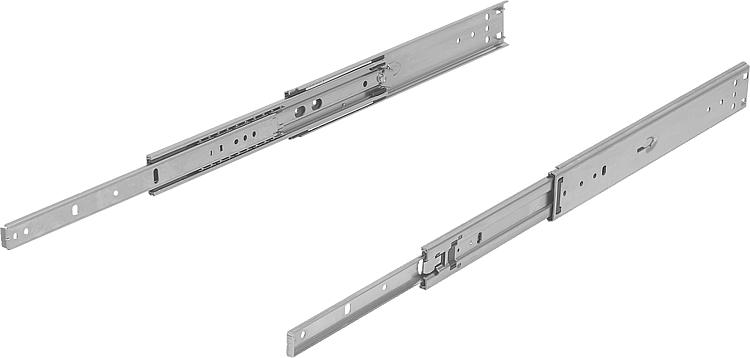

K1716텔레스코픽 레일, 스테인리스 스틸, 측면 장착용, 오버 확장형, 최대 하중 90kg |
뒤로 |
|
|
설명재질:스테인리스 레일 1.4301.
스테인리스 볼 케이지 1.4301.
스테인리스 볼 1.4034.표면 마무리:레일, 광택처리. 볼 케이지, 광택처리. 볼, 광택처리.주문 정보:한 쌍으로 판매정보:오버 확장형 텔레스코픽 레일의 경우는 스트로크가 전체 길이보다 큽니다. 열린 위치의 멈춤쇠. 릴리스 레버 작동을 통해 서랍을 쉽게 빼내거나 가이드에서 분리할 수 있습니다. 텔레스코픽 레일의 동적 부하 용량은 전체 미끄러짐 거리 사용 시 수직 장착된 레일 쌍의 최대 부하 용량을 표시합니다. 기재된 하중은 레일 간격이 400 mm일 때 측정되었으며 10,000 주기에서의 최대값을 의미합니다.
수평 장착의 경우는 하중이 75% 더 적습니다.
고정 나사의 헤드 높이가 2.5 mm 높이를 초과하면 안 됩니다. 그렇지 않을 경우 다른 레일 부품과의 충돌 위험이 있습니다.장점:열린 위치의 멈춤쇠 전면 빠른 분리도면 설명:특징: 다운로드여기에 PDF로 정리된 정보가 있습니다:
CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:
|
주문 번호 | 조립 | 제품 타입 | 지탱력 쌍 당 kg | 포장 유형 | CAD | 액세서리 | 가격 | 주문 |
---|
K1716.0305 | 측면 장착 | 스탠다드 | 56 | 1 개 = 1 쌍 | | | 요청 시 | | K1716.0356 | 측면 장착 | 스탠다드 | 68 | 1 개 = 1 쌍 | | | 요청 시 | | K1716.0406 | 측면 장착 | 스탠다드 | 80 | 1 개 = 1 쌍 | | | 요청 시 | | K1716.0457 | 측면 장착 | 스탠다드 | 85 | 1 개 = 1 쌍 | | | 요청 시 | | K1716.0508 | 측면 장착 | 스탠다드 | 90 | 1 개 = 1 쌍 | | | 요청 시 | | K1716.0559 | 측면 장착 | 스탠다드 | 90 | 1 개 = 1 쌍 | | | 요청 시 | | K1716.0610 | 측면 장착 | 스탠다드 | 90 | 1 개 = 1 쌍 | | | 요청 시 | | K1716.0660 | 측면 장착 | 스탠다드 | 87 | 1 개 = 1 쌍 | | | 요청 시 | |

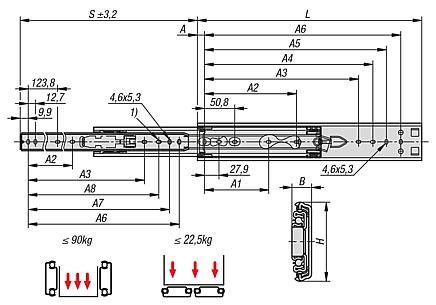

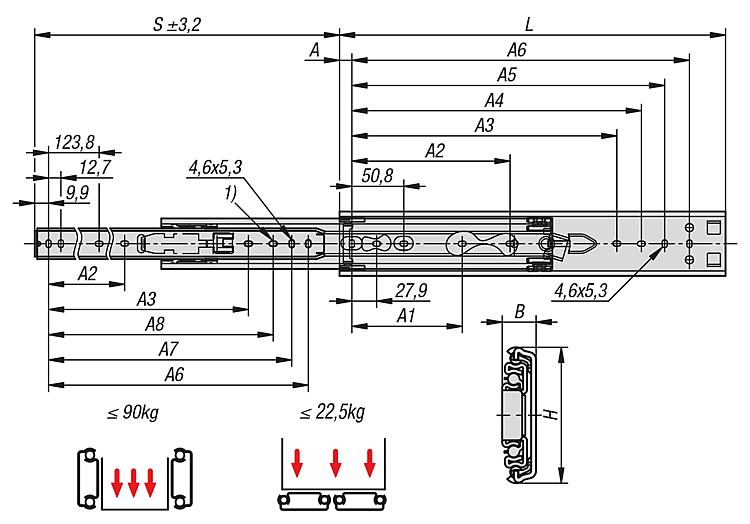

주문 번호 | A | A1 | A2 | A3 | A4 | A5 | A6 | A7 | A8 | B | H | 스트로크 S | L | CAD | 액세서리 | 가격 | 주문 |
---|
K1716.0305 | 15,9 | - | - | - | 209,6 | 235 | 260,4 | 247,7 | - | 12,7 | 51,6 | 330 | 305 | | | 요청 시 | | K1716.0356 | 15,9 | - | - | - | 260,4 | 285,8 | 311,2 | 298,5 | 285,8 | 12,7 | 51,6 | 381 | 356 | | | 요청 시 | | K1716.0406 | 15,9 | 123,8 | - | - | 311,2 | 336,6 | 362 | 349,3 | 336,6 | 12,7 | 51,6 | 432 | 406 | | | 요청 시 | | K1716.0457 | 15,9 | 123,8 | 177,8 | 314,4 | 362 | 387,4 | 412,8 | 400,1 | 387,4 | 12,7 | 51,6 | 483 | 457 | | | 요청 시 | | K1716.0508 | 15,9 | 123,8 | 203,2 | 365,3 | 412,8 | 438,2 | 463,6 | 450,9 | 438,2 | 12,7 | 51,6 | 533 | 508 | | | 요청 시 | | K1716.0559 | 15,9 | 123,8 | 228,6 | 416,1 | 463,6 | 489 | 514,4 | 501,7 | 489 | 12,7 | 51,6 | 584 | 559 | | | 요청 시 | | K1716.0610 | 15,9 | 123,8 | 254 | 466,9 | 514,4 | 539,8 | 565,2 | 552,5 | 539,8 | 12,7 | 51,6 | 635 | 610 | | | 요청 시 | | K1716.0660 | 15,9 | 123,8 | 279,4 | 517,7 | 565,2 | 590,6 | 616 | 603,3 | 590,6 | 12,7 | 51,6 | 686 | 660 | | | 요청 시 | |
|
재고 확인 여기에서 제품 가용성을 검사할 수 있습니다. |
