텔레스코픽 레일, 스틸, 측면 장착용, 오버 확장형, 최대 하중 68 kg
 K2091

텔레스코픽 레일, 스틸, 측면 장착용, 오버 확장형, 최대 하중 68 kg

 뒤로

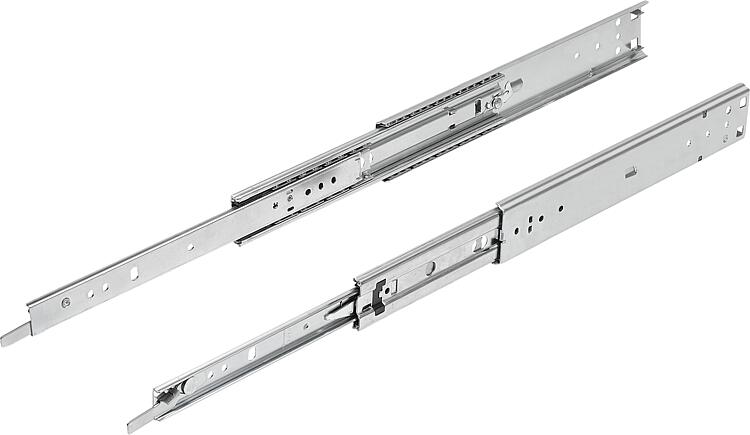

품목 설명/제품 이미지
설명재질:레일, 스틸.
볼 케이지, 스틸.
볼, 스틸.표면 마무리:레일, 아연도금.
볼 케이지, 아연 도금.
볼, 경화처리.주문 정보:한 쌍으로 판매정보:오버 확장형 텔레스코픽 레일의 경우는 확장 길이는 조립 길이보다 큽니다. 열린 위치 및 닫힌 위치의 멈춤쇠 잠금 해제 레버의 작동을 통해서만 텔레스코픽 레일을 열거나 닫을 수 있습니다. 해제 레버를 사용하여 서랍을 쉽게 빼내거나 가이드에서 분리할 수 있습니다.
텔레스코픽 레일의 동적 적재용량은 수직으로 조립된 한 쌍의 텔레스코픽 레일이 완전히 열린 상태로 사용할때 최대 하중량을 나타냅니다. 기재된 하중은 레일 간격이 450 mm일 때 값을 나타내며 10,000 주기에서의 최대값을 의미합니다.

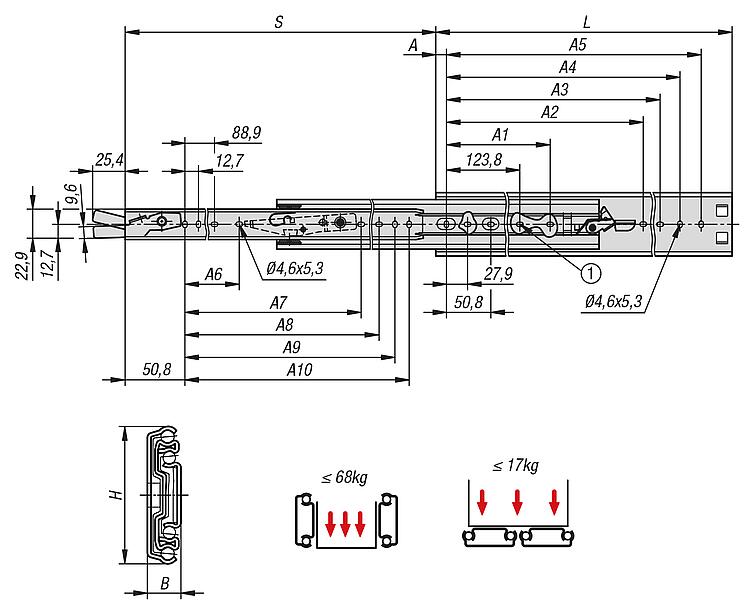

수평 장착의 경우는 하중이 75% 더 적습니다.온도 범위:-20 °C - +70 °C도면 설명:
1) K2091.0305에는 조립 구멍 없음.
다운로드여기에 PDF로 정리된 정보가 있습니다:


CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:
데이터 시트 K2091 텔레스코픽 레일, 스틸, 측면 장착용, 오버 확장형, 최대 하중 68 kg 196 kB
Overview of items telescopic slides 41,5 kB

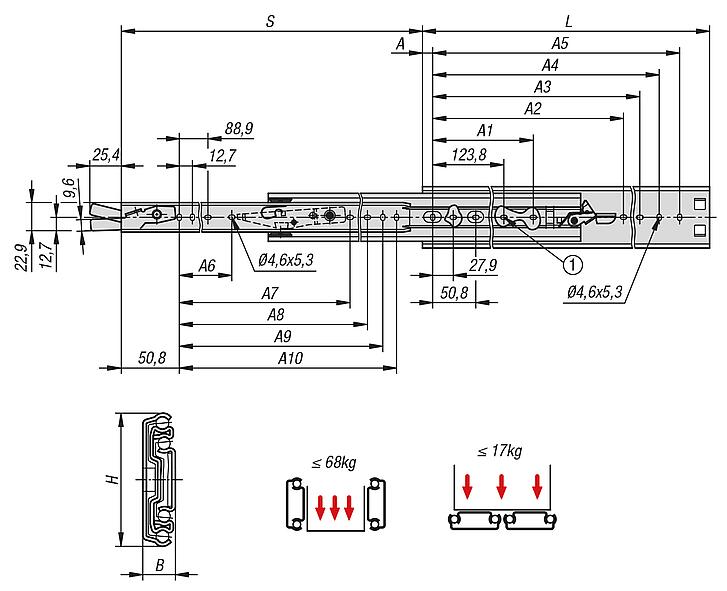

도면

텔레스코픽 레일, 스틸, 측면 장착용, 오버 확장형, 최대 하중 68 kg

캐드데이터 및 상세 정보
주문 번호A

A1A2A3A4A5A6A7A8A9A10BCAD액세서리가격주문
K2091.030516--209,5234,9260,3--200,1212,8225,512,7 요청 시
K2091.035616--260,3285,7311,1--250,9263,6276,312,7 요청 시
K2091.040616--311,1336,5361,9--301,7314,4327,112,7 요청 시
K2091.045716177,8314,4361,9387,3412,7143279,4352,5365,2377,912,7 요청 시
K2091.050816203,2365,2412,7438,1463,5168,4330,2403,3416428,712,7 요청 시
K2091.055916228,6416463,5488,9514,3193,8381454,1466,8479,512,7 요청 시
K2091.061016254466,8514,3539,7565,1219,2431,8504,9517,6530,312,7 요청 시
K2091.066016279,4517,6565,1590,5615,9244,6482,6555,7568,4581,112,7 요청 시
K2091.071116304,8568,4615,9641,3666,7270533,4606,5619,2631,912,7 요청 시
주문 번호H스트로크
S		LFp1=
페어 하중
10.000 zy.		조립제품 타입포장 유형CAD액세서리가격주문
K2091.030550,833030568측면 장착스탠다드1 개 = 1 쌍 요청 시
K2091.035650,838135667측면 장착스탠다드1 개 = 1 쌍 요청 시
K2091.040650,843240667측면 장착스탠다드1 개 = 1 쌍 요청 시
K2091.045750,848345766측면 장착스탠다드1 개 = 1 쌍 요청 시
K2091.050850,853350866측면 장착스탠다드1 개 = 1 쌍 요청 시
K2091.055950,858455964측면 장착스탠다드1 개 = 1 쌍 요청 시
K2091.061050,863561061측면 장착스탠다드1 개 = 1 쌍 요청 시
K2091.066050,868666058측면 장착스탠다드1 개 = 1 쌍 요청 시
K2091.071150,873771155측면 장착스탠다드1 개 = 1 쌍 요청 시
