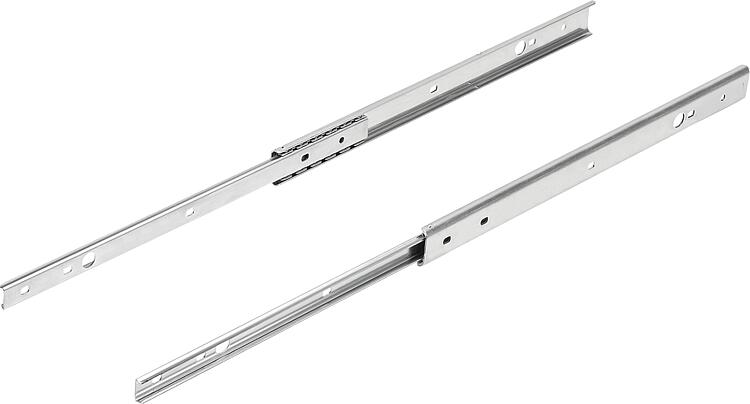

K2089텔레스코픽 레일, 스틸, 측면 장착용, 부분 확장형, 최대 하중 20 kg |
뒤로 |
|
|
설명재질:레일, 스틸.
볼 케이지, 스틸.
볼, 스틸.표면 마무리:레일, 아연도금.
볼 케이지, 아연 도금.
볼, 경화처리.주문 정보:한 쌍으로 판매정보:부분 확장형 텔레스코픽 레일의 경우는 확장 길이가 조립 길이보다 작습니다. 텔레스코픽 레일의 동적 적재용량은 수직으로 조립된 한 쌍의 텔레스코픽 레일이 완전히 열린 상태에서 사용할때 최대 하중량을 나타냅니다. 기재된 하중은 레일 간격이 450 mm일 때 값을 나타내며 80,000 주기에서의 최대값을 의미합니다.
수평 장착의 경우는 하중이 75% 더 적습니다.
고정 나사의 헤드 높이는 2.5 mm 높이를 초과하면 안됩니다. 그렇지 않을 경우 다른 레일 부품과의 충돌 위험이 있습니다.온도 범위:-20 °C - +70 °C 다운로드여기에 PDF로 정리된 정보가 있습니다:
CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:
|

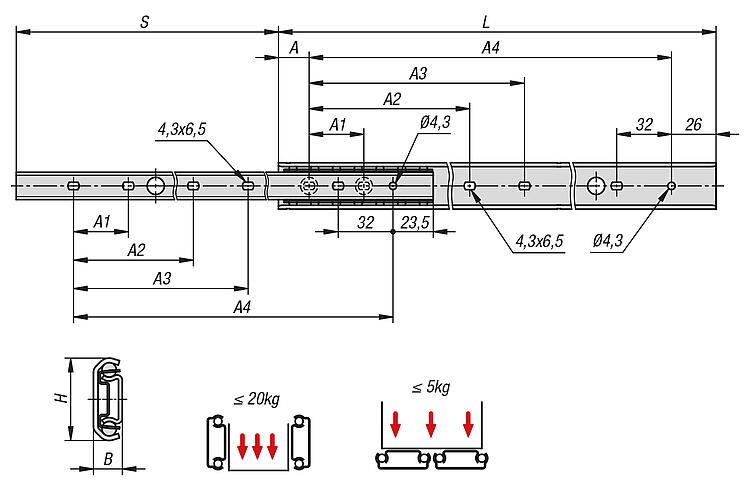

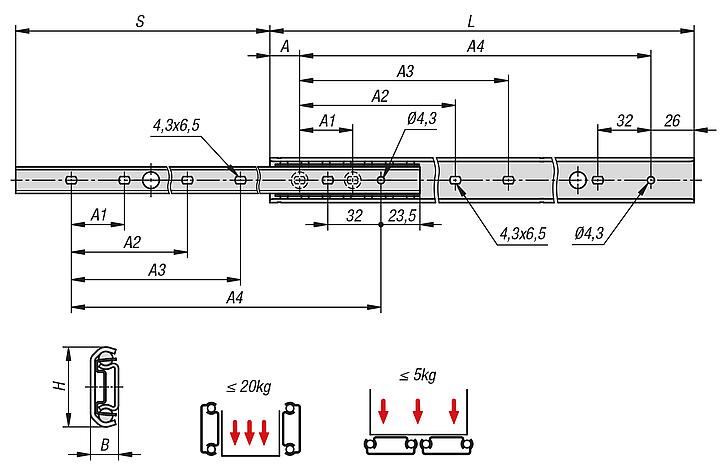

| 주문 번호 | A | A1 | A2 | A3 | B
| H | 스트로크
S | L | 조립 | 제품 타입 | 쌍 당
하중
(80,000 주기) kg | 포장 유형 | CAD | 액세서리 | 가격 | 주문 |
|---|
| K2089.0200 | 14 | 32 | - | - | 9,5 | 27,14 | 145,2 | 200 | 측면 장착 | 스탠다드 | 13 | 1 개 = 1 쌍 |  | | 요청 시 | | | K2089.0250 | 32 | 32 | - | - | 9,5 | 27,14 | 182,5 | 250 | 측면 장착 | 스탠다드 | 15 | 1 개 = 1 쌍 | | | 요청 시 | | | K2089.0300 | 18 | 32 | 128 | - | 9,5 | 27,14 | 219,8 | 300 | 측면 장착 | 스탠다드 | 18 | 1 개 = 1 쌍 | | | 요청 시 | | | K2089.0350 | 36 | 32 | 128 | 160 | 9,5 | 27,14 | 257,1 | 350 | 측면 장착 | 스탠다드 | 20 | 1 개 = 1 쌍 | | | 요청 시 | | | K2089.0400 | 22 | 32 | 160 | 192 | 9,5 | 27,14 | 294,4 | 400 | 측면 장착 | 스탠다드 | 20 | 1 개 = 1 쌍 | | | 요청 시 | | | K2089.0450 | 40 | 32 | 160 | 192 | 9,5 | 27,14 | 331,7 | 450 | 측면 장착 | 스탠다드 | 20 | 1 개 = 1 쌍 | | | 요청 시 | | | K2089.0500 | 26 | 32 | 192 | 224 | 9,5 | 27,14 | 369 | 500 | 측면 장착 | 스탠다드 | 18 | 1 개 = 1 쌍 | | | 요청 시 | |
|
| 재고 확인 여기에서 제품 가용성을 검사할 수 있습니다. |
