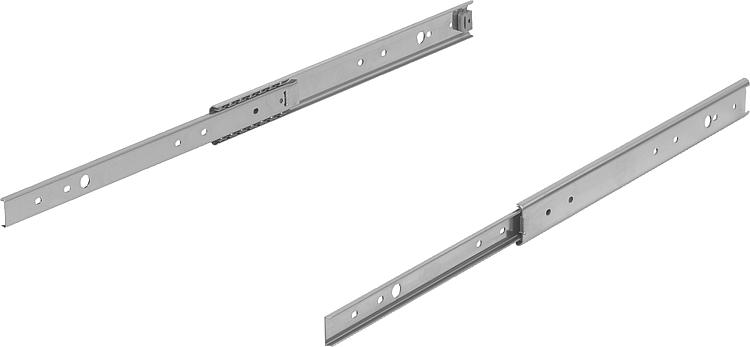

K1712텔레스코픽 레일, 스테인리스 스틸, 측면 장착용, 부분 확장형, 최대 하중 65Kg |
뒤로 |
|
|
설명재질:스테인리스 레일 1.4301.
스테인리스 볼 케이지 1.4301.
스테인리스 볼 1.4034. 표면 마무리:레일, 광택처리.
볼 케이지, 광택처리.
볼, 광택처리.주문 정보:한 쌍으로 판매정보:부분 확장형 텔레스코픽 레일의 경우는 스트로크가 전체 길이보다 작습니다. 닫힌 위치의 멈춤쇠.
텔레스코픽 레일의 동적 부하 용량은 전체 미끄러짐 거리 사용 시 수직 장착된 레일 쌍의 최대 부하 용량을 표시합니다.
기재된 하중은 레일 간격이 450 mm일 때 측정되었으며 10,000 또는 80,000 주기에서의 최대값을 의미합니다.
수평 장착의 경우는 하중이 75% 더 적습니다.
고정 나사의 헤드 높이가 2.5 mm 높이를 초과하면 안 됩니다. 그렇지 않을 경우 다른 레일 부품과의 충돌 위험이 있습니다.장점:닫힌 위치의 멈춤쇠
평평한 장착에 적합함
원활한 작동특징: 다운로드여기에 PDF로 정리된 정보가 있습니다:
CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:
|
| 주문 번호 | 조립 | 제품 타입 | 쌍 당
하중
(80,000 주기) kg | 쌍 당 지탱력
(10.000 주기) kg | 포장 유형 | CAD | 액세서리 | 가격 | 주문 |
|---|
| K1712.0300 | 측면 장착 | 스탠다드 | 60 | 65 | 1 개 = 1 쌍 |  | | 요청 시 | | | K1712.0350 | 측면 장착 | 스탠다드 | 57 | 63 | 1 개 = 1 쌍 | | | 요청 시 | | | K1712.0400 | 측면 장착 | 스탠다드 | 54 | 59 | 1 개 = 1 쌍 | | | 요청 시 | | | K1712.0450 | 측면 장착 | 스탠다드 | 50 | 57 | 1 개 = 1 쌍 | | | 요청 시 | | | K1712.0500 | 측면 장착 | 스탠다드 | 47 | 53 | 1 개 = 1 쌍 | | | 요청 시 | | | K1712.0550 | 측면 장착 | 스탠다드 | 45 | 50 | 1 개 = 1 쌍 | | | 요청 시 | | | K1712.0600 | 측면 장착 | 스탠다드 | 43 | 46 | 1 개 = 1 쌍 | | | 요청 시 | | | K1712.0650 | 측면 장착 | 스탠다드 | 41 | 43 | 1 개 = 1 쌍 | | | 요청 시 | | | K1712.0700 | 측면 장착 | 스탠다드 | 40 | 42 | 1 개 = 1 쌍 | | | 요청 시 | |

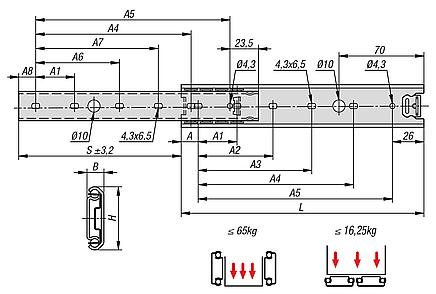

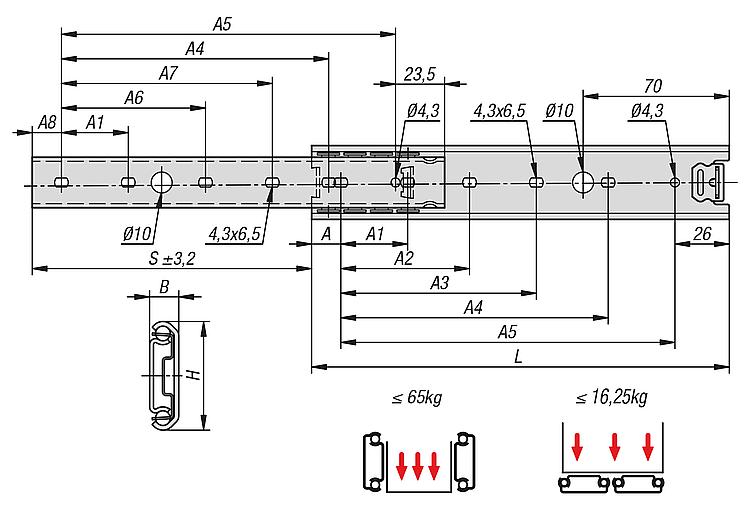

| 주문 번호 | A
| A1 | A2 | A3 | A4 | A5 | A6 | A7 | A8 | B | H | 스트로크
S | L | CAD | 액세서리 | 가격 | 주문 |
|---|
| K1712.0300 | 18 | 32 | - | - | 224 | 256 | 128 | 160 | 17,5 | 9,5 | 35,34 | 209 | 300 | | | 요청 시 | | | K1712.0350 | 36 | 32 | 160 | 192 | 256 | 288 | 160 | 192 | 35,5 | 9,5 | 35,34 | 245 | 350 | | | 요청 시 | | | K1712.0400 | 22 | 32 | 160 | 192 | 320 | 352 | 160 | 192 | 21,5 | 9,5 | 35,34 | 282 | 400 | | | 요청 시 | | | K1712.0450 | 8 | 32 | 224 | 256 | 384 | 416 | 224 | 256 | 7,5 | 9,5 | 35,34 | 320 | 450 | | | 요청 시 | | | K1712.0500 | 26 | 32 | 224 | 256 | 416 | 448 | 224 | 256 | 25,5 | 9,5 | 35,34 | 357 | 500 | | | 요청 시 | | | K1712.0550 | 12 | 32 | 288 | 320 | 480 | 512 | 288 | 320 | 11,5 | 9,5 | 35,34 | 394 | 550 | | | 요청 시 | | | K1712.0600 | 30 | 32 | 288 | 320 | 512 | 544 | 288 | 320 | 29,5 | 9,5 | 35,34 | 432 | 600 | | | 요청 시 | | | K1712.0650 | 16 | 32 | 352 | 384 | 576 | 608 | 352 | 384 | 15,5 | 9,5 | 35,34 | 469 | 650 | | | 요청 시 | | | K1712.0700 | 34 | 32 | 352 | 384 | 608 | 640 | 352 | 384 | 33,5 | 9,5 | 35,34 | 506 | 700 | | | 요청 시 | |
|
| 재고 확인 여기에서 제품 가용성을 검사할 수 있습니다. |
