K1718

텔레스코픽 레일, 스틸, 측면 장착용, 오버 확장형, 최대 하중 160kg

뒤로

제품
- 작동 부품 | 스탠다드 부품
  - 텔레스코픽 레일
    - 텔레스코픽 레일, 스틸, 측면 장착용, 오버 확장형, 최대 하중 160kg

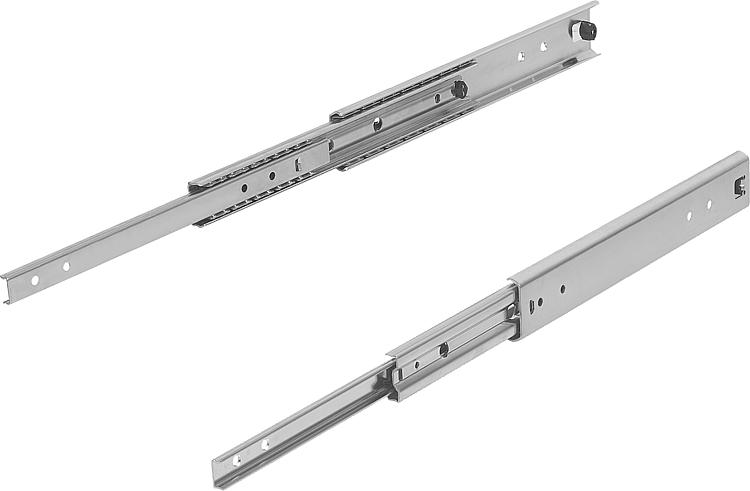

품목 설명/제품 이미지

설명재질:레일, 스틸.
볼 케이지, 스틸.
볼, 스틸.표면 마무리:레일, 아연도금.
볼 케이지, 아연 도금.
볼, 경화처리.주문 정보:한 쌍으로 판매정보:오버 확장형 텔레스코픽 레일의 경우는 스트로크가 전체 길이보다 큽니다. 닫힌 위치의 멈춤쇠. 텔레스코픽 레일의 동적 부하 용량은 전체 미끄러짐 거리를 사용할 시 수직 장착된 레일 쌍의 최대 부하 용량을 표시합니다. 기재된 하중은 레일 간격이 450 mm일 때 측정되었으며 10,000 또는 80,000 주기에서의 최대값을 의미합니다.

수평 장착에 적합하지 않습니다.온도 범위:-20 °C - +70 °C장점:닫힌 위치의 멈춤쇠
원활한 작동
정확한 가이드를 통한 높은 측면 안정성

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K1718 텔레스코픽 레일, 스틸, 측면 장착용, 오버 확장형, 최대 하중 160kg

167 kB

Technical information for telescopic slides

348 kB

Overview of items telescopic slides

37,1 kB

Montageanleitung für Teleskopschienen K1718 / Installation instruction for telescopic slides K1718

2,8 MB

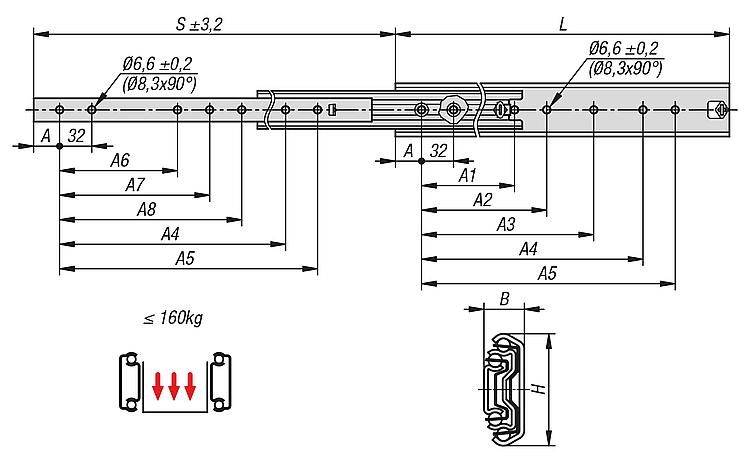

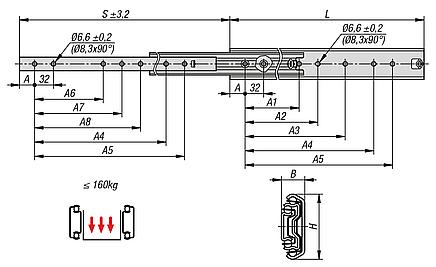

도면

캐드데이터 및 상세 정보

주문 번호	조립	제품 타입	쌍 당 하중 (80,000 주기) kg	쌍 당 지탱력 (10.000 주기) kg	포장 유형	가격
K1718.0300	측면 장착	스탠다드	120	130	1 개 = 1 쌍	요청 시
K1718.0350	측면 장착	스탠다드	120	140	1 개 = 1 쌍	요청 시
K1718.0400	측면 장착	스탠다드	130	150	1 개 = 1 쌍	요청 시
K1718.0450	측면 장착	스탠다드	140	160	1 개 = 1 쌍	요청 시
K1718.0500	측면 장착	스탠다드	140	160	1 개 = 1 쌍	요청 시
K1718.0550	측면 장착	스탠다드	140	160	1 개 = 1 쌍	요청 시
K1718.0600	측면 장착	스탠다드	120	150	1 개 = 1 쌍	요청 시
K1718.0700	측면 장착	스탠다드	110	130	1 개 = 1 쌍	요청 시
K1718.0790	측면 장착	스탠다드	100	100	1 개 = 1 쌍	요청 시
K1718.0900	측면 장착	스탠다드	80	90	1 개 = 1 쌍	요청 시
K1718.1000	측면 장착	스탠다드	70	80	1 개 = 1 쌍	요청 시
K1718.1100	측면 장착	스탠다드	60	70	1 개 = 1 쌍	요청 시

주문 번호	A	A1	A2	A3	A4	A5	A6	A7	A8	B	H	스트로크 S	L	가격
K1718.0300	26	-	-	-	192	224	-	-	-	19,1	53,1	323,5	300	요청 시
K1718.0350	26	-	-	-	224	256	-	-	-	19,1	53,1	373,5	350	요청 시
K1718.0400	26	-	160	192	288	320	128	160	-	19,1	53,1	423,5	400	요청 시
K1718.0450	26	-	160	192	320	352	128	160	-	19,1	53,1	473,5	450	요청 시
K1718.0500	26	-	192	224	384	416	160	192	-	19,1	53,1	523,5	500	요청 시
K1718.0550	26	-	192	224	416	448	160	192	-	19,1	53,1	573,5	550	요청 시
K1718.0600	26	-	256	288	480	512	192	256	-	19,1	53,1	623,5	600	요청 시
K1718.0700	26	288	320	544	576	608	256	288	544	19,1	53,1	723,5	700	요청 시
K1718.0790	26	-	352	384	672	704	320	352	384	19,1	53,1	803,5	790	요청 시
K1718.0900	26	-	448	480	768	800	352	384	416	19,1	53,1	923,5	900	요청 시
K1718.1000	26	448	480	512	864	896	448	480	-	19,1	53,1	1023,5	1000	요청 시
K1718.1100	26	448	544	576	992	1024	448	480	512	19,1	53,1	1123,5	1100	요청 시
