텔레스코픽 레일, 스틸, 측면 장착용, 전체 확장형, 최대 하중 30 kg
 K2090

텔레스코픽 레일, 스틸, 측면 장착용, 전체 확장형, 최대 하중 30 kg

 뒤로

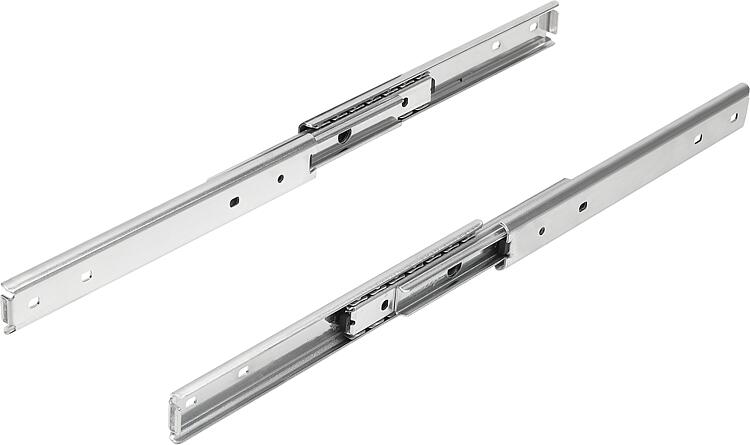

품목 설명/제품 이미지
설명재질:레일, 스틸.
볼 케이지, 스틸.
볼, 스틸.표면 마무리:레일, 아연도금.
볼 케이지, 아연 도금.
볼, 경화처리.주문 정보:한 쌍으로 판매정보:전체 확장형 텔레스코픽 레일에서 확장 길이는 조립 길이와 거의 같기 때문에 더욱 편리하고 접근성이 좋습니다.
기재된 하중은 레일 간격이 450 mm일 때 값을 나타내며 80,000 주기에서의 최대값을 의미합니다.

수평 설치에는 적합하지 않습니다.

고정 나사의 헤드 높이는 2.5 mm 높이를 초과하면 안됩니다. 그렇지 않을 경우 다른 레일 부품과의 충돌 위험이 있습니다.온도 범위:-20 °C - +70 °C
다운로드여기에 PDF로 정리된 정보가 있습니다:


CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:
데이터 시트 K2090 텔레스코픽 레일, 스틸, 측면 장착용, 전체 확장형, 최대 하중 30 kg 163 kB
조립 설명서 K2090 286 kB
Overview of items telescopic slides 41,5 kB

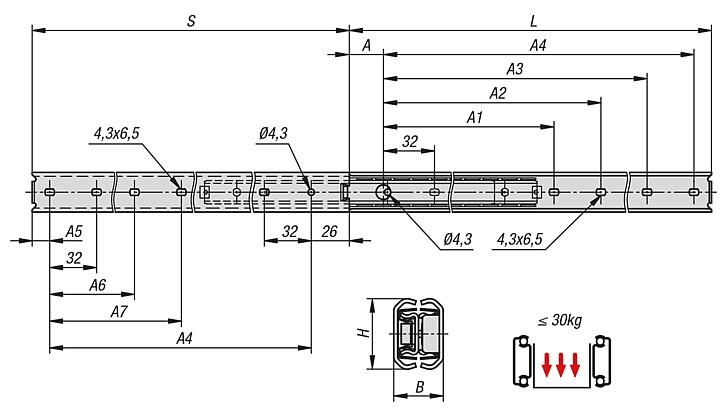

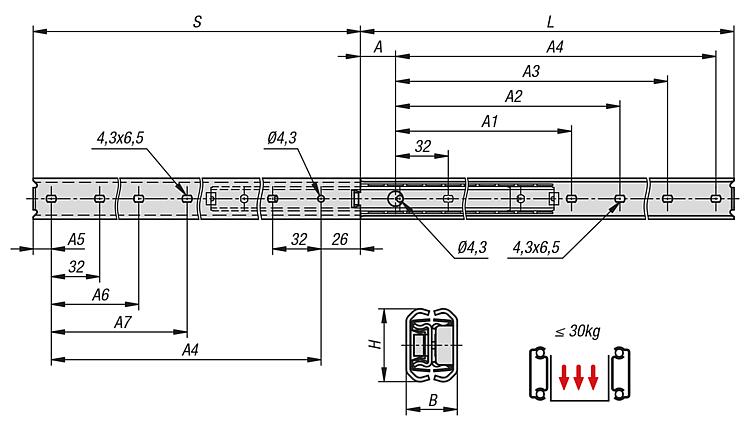

도면

텔레스코픽 레일, 스틸, 측면 장착용, 전체 확장형, 최대 하중 30 kg

캐드데이터 및 상세 정보
주문 번호AA1A2A3A4A5A6A7B

H스트로크
S		L쌍 당
하중
(80,000 주기) kg		조립제품 타입포장 유형CAD액세서리가격주문
K2090.020026--12816014--1927,1205,520022측면 장착스탠다드1 개 = 1 쌍 요청 시
K2090.025026--16019232--1927,125525025측면 장착스탠다드1 개 = 1 쌍 요청 시
K2090.030026--22425618--1927,130430028측면 장착스탠다드1 개 = 1 쌍 요청 시
K2090.035026--25628836--1927,135335030측면 장착스탠다드1 개 = 1 쌍 요청 시
K2090.040026192224320352221281601927,140240030측면 장착스탠다드1 개 = 1 쌍 요청 시
K2090.04502622425638441681601921927,145245028측면 장착스탠다드1 개 = 1 쌍 요청 시
K2090.050026256288416448261601921927,150150025측면 장착스탠다드1 개 = 1 쌍 요청 시
K2090.055026256288480512122242561927,155055022측면 장착스탠다드1 개 = 1 쌍 요청 시
K2090.060026288320512544302242561927,159960020측면 장착스탠다드1 개 = 1 쌍 요청 시
