K2382

텔레스코픽 레일, 스틸, 측면 조립용, 부분 확장, 양쪽, 최대 하중량 50kg

뒤로

제품
- 작동 부품 | 스탠다드 부품
  - 텔레스코픽 레일
    - 텔레스코픽 레일, 스틸, 측면 조립용, 부분 확장, 양쪽, 최대 하중량 50kg

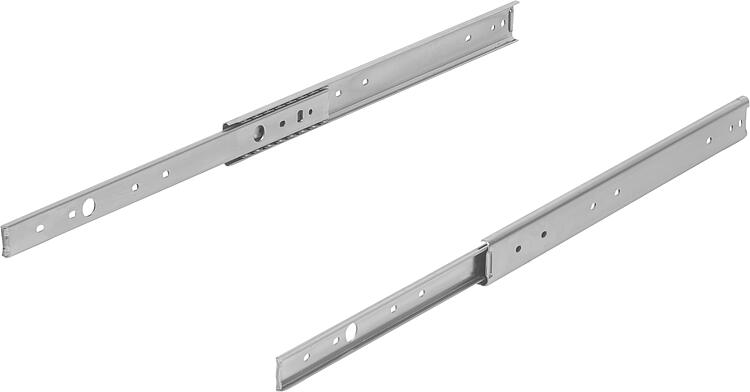

품목 설명/제품 이미지

설명재질:레일, 스틸.
볼 케이지, 스틸.
볼, 스틸.표면 마무리:레일, 아연도금.
볼 케이지, 아연 도금.
볼, 경화처리.주문 정보:한 쌍으로 판매정보:양쪽 부분 확장형 텔레스코픽 레일의 경우는 스트로크가 장착 길이보다 작습니다. 양쪽이 열린 위치에서 맞물림. 텔레스코픽 레일의 동적 부하 용량은 전체 확장하여 사용할 때 수직 장착된 레일 쌍의 최대 부하 용량을 표시합니다. 기재된 하중량은 레일 간격이 450 mm일 때 측정되었으며 50,000회 주기에서의 최대값을 의미합니다.

수평 장착의 경우 하중량이 75% 더 적습니다.

고정 나사의 헤드 높이는 2.5mm를 초과하지 마십시오. 그렇지 않을 경우 다른 레일 부품과 충돌할 위험이 있습니다.장점:양방향으로 확장
양쪽 열린 위치에서 맞물림
부드러운 주행특징:

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K2382 텔레스코픽 레일, 스틸, 측면 조립용, 부분 확장, 양쪽, 최대 하중량 50kg

165 kB

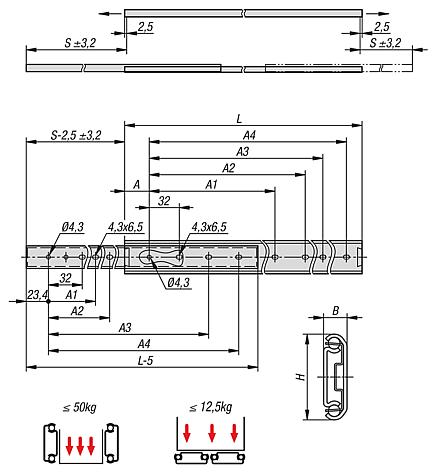

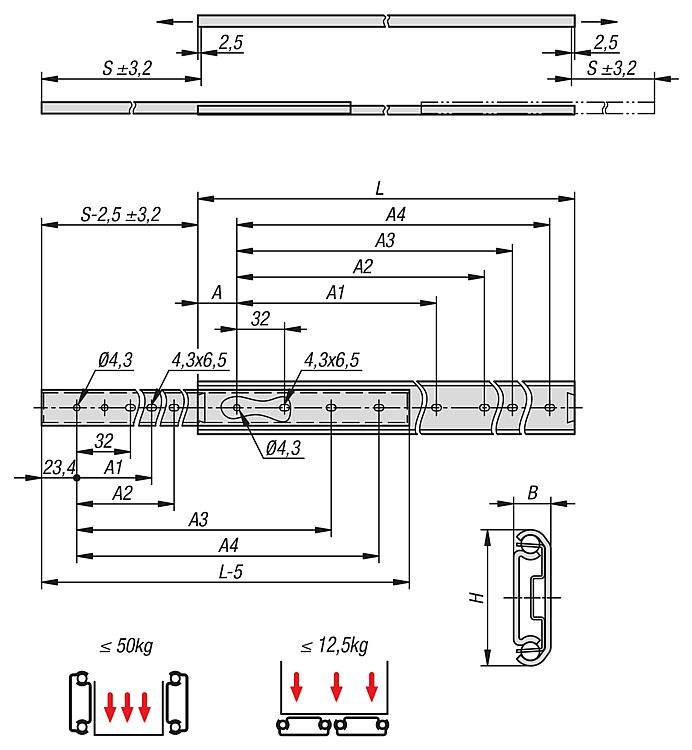

도면

캐드데이터 및 상세 정보

주문 번호	조립	제품 타입	지탱력 쌍 당 kg	포장 유형	가격
K2382.0300	측면 장착	스탠다드	50	1 개 = 1 쌍	요청 시
K2382.0350	측면 장착	스탠다드	50	1 개 = 1 쌍	요청 시
K2382.0400	측면 장착	스탠다드	45	1 개 = 1 쌍	요청 시
K2382.0450	측면 장착	스탠다드	40	1 개 = 1 쌍	요청 시
K2382.0500	측면 장착	스탠다드	40	1 개 = 1 쌍	요청 시
K2382.0550	측면 장착	스탠다드	35	1 개 = 1 쌍	요청 시
K2382.0600	측면 장착	스탠다드	35	1 개 = 1 쌍	요청 시
K2382.0650	측면 장착	스탠다드	30	1 개 = 1 쌍	요청 시
K2382.0700	측면 장착	스탠다드	30	1 개 = 1 쌍	요청 시

주문 번호	A	A1	A2	A3	A4	B	H	스트로크 S	L	가격
K2382.0300	26	128	160	224	256	9,5	35,3	208,8	300	요청 시
K2382.0350	26	160	192	256	288	9,5	35,3	246,1	350	요청 시
K2382.0400	26	192	224	320	352	9,5	35,3	283,4	400	요청 시
K2382.0450	26	224	256	352	384	9,5	35,3	320,7	450	요청 시
K2382.0500	26	256	288	416	448	9,5	35,3	358	500	요청 시
K2382.0550	26	256	288	480	512	9,5	35,3	395,3	550	요청 시
K2382.0600	26	288	320	512	544	9,5	35,3	432,6	600	요청 시
K2382.0650	26	288	320	576	608	9,5	35,3	469,9	650	요청 시
K2382.0700	26	320	352	608	640	9,5	35,3	507,2	700	요청 시
