K2384

텔레스코픽 레일, 스틸, 측면 장착용, 중첩 확장형, 최대 하중량 55kg

뒤로

제품
- 작동 부품 | 스탠다드 부품
  - 텔레스코픽 레일
    - 텔레스코픽 레일, 스틸, 측면 장착용, 중첩 확장형, 최대 하중량 55kg

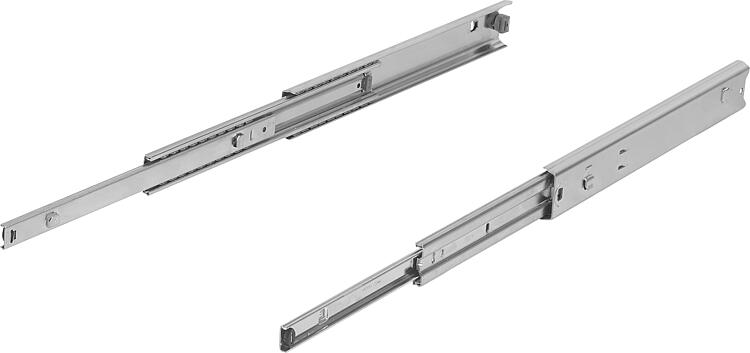

품목 설명/제품 이미지

설명재질:레일, 스틸.
볼 케이지, 스틸.
볼, 스틸.표면 마무리:레일, 아연도금.
볼 케이지, 아연 도금.
볼, 경화처리.주문 정보:한 쌍으로 판매정보:중첩 확장형 텔레스코픽 레일의 경우는 스트로크가 장착 길이보다 큽니다. 닫힘 위치의 맞물림.
텔레스코픽 레일의 동적 부하 용량은 완전히 확장하여 사용할 때 수직 장착된 레일 쌍의 최대 부하 용량을 표시합니다. 기재된 하중량은 레일 간격이 450 mm일 때 측정되었으며 80,000회 주기에서의 최대값을 의미합니다.

수평 조립에 적합하지 않음.조립:바조넷 조립.장점:바조넷 장착
닫힘 위치에서 맞물림
부드러운 주행특징:

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K2384 텔레스코픽 레일, 스틸, 측면 장착용, 중첩 확장형, 최대 하중량 55kg

136 kB

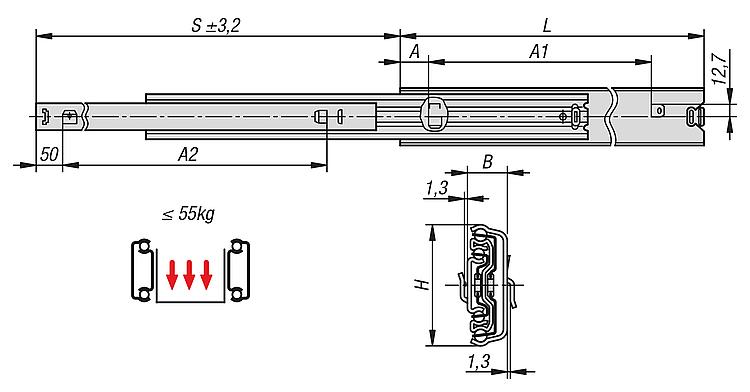

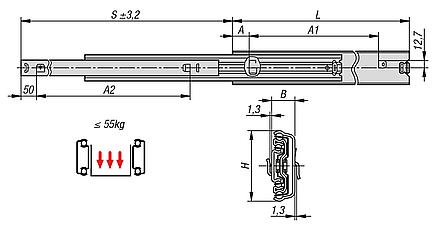

도면

캐드데이터 및 상세 정보

주문 번호	조립	제품 타입	지탱력 쌍 당 kg	포장 유형	가격
K2384.0350	측면 장착	스탠다드	51	1 개 = 1 쌍	요청 시
K2384.0400	측면 장착	스탠다드	53	1 개 = 1 쌍	요청 시
K2384.0450	측면 장착	스탠다드	55	1 개 = 1 쌍	요청 시
K2384.0500	측면 장착	스탠다드	55	1 개 = 1 쌍	요청 시
K2384.0550	측면 장착	스탠다드	55	1 개 = 1 쌍	요청 시
K2384.0600	측면 장착	스탠다드	53	1 개 = 1 쌍	요청 시
K2384.0700	측면 장착	스탠다드	50	1 개 = 1 쌍	요청 시

주문 번호	A	A1	A2	B	H	스트로크 S	L	가격
K2384.0350	50	250	250	17,5	53,4	374	350	요청 시
K2384.0400	50	300	300	17,5	53,4	424	400	요청 시
K2384.0450	50	350	350	17,5	53,4	473	450	요청 시
K2384.0500	50	400	400	17,5	53,4	522	500	요청 시
K2384.0550	50	450	450	17,5	53,4	571	550	요청 시
K2384.0600	50	500	500	17,5	53,4	620	600	요청 시
K2384.0700	50	600	600	17,5	53,4	731	700	요청 시
