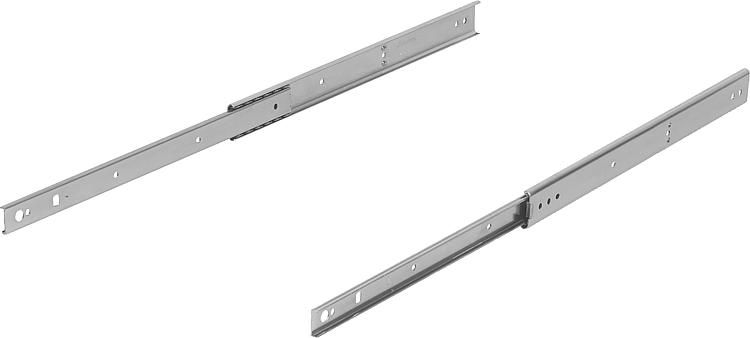

K1710텔레스코픽 레일, 스틸, 측면 장착용, 부분 확장형, 최대 하중 50Kg |
뒤로 |
|
|
설명재질:레일, 스틸. 볼 케이지, 스틸. 볼, 스틸.표면 마무리:아연 도금 레일. 볼 케이지, 스틸. 경화 처리된 볼.주문 정보:한 쌍으로 판매정보:부분 확장형 텔레스코픽 레일의 경우는 스트로크가 전체 길이보다 작습니다. 텔레스코픽 레일의 동적 부하 용량은 전체 미끄러짐 거리 사용 시 수직 장착된 레일 쌍의 최대 부하 용량을 표시합니다. 기재된 하중은 레일 간격이 450 mm일 때 측정되었으며 10,000 주기에서의 최대값을 의미합니다.
수평 장착의 경우는 하중이 75% 더 적습니다.
고정 나사의 헤드 높이가 2.5 mm 높이를 초과하면 안 됩니다. 그렇지 않을 경우 다른 레일 부품과의 충돌 위험이 있습니다.온도 범위:-20 °C ~ +110 °C장점:평평한 장착에 적합함 원활한 작동 정확한 가이드를 통한 높은 측면 안정성특징: 다운로드여기에 PDF로 정리된 정보가 있습니다:
CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:
|
주문 번호 | 조립 | 제품 타입 | 지탱력 쌍 당 kg | 포장 유형 | CAD | 액세서리 | 가격 | 주문 |
---|
K1710.0305 | 측면 장착 | 스탠다드 | 50 | 1 개 = 1 쌍 | | | 요청 시 | | K1710.0356 | 측면 장착 | 스탠다드 | 50 | 1 개 = 1 쌍 | | | 요청 시 | | K1710.0406 | 측면 장착 | 스탠다드 | 45 | 1 개 = 1 쌍 | | | 요청 시 | | K1710.0457 | 측면 장착 | 스탠다드 | 45 | 1 개 = 1 쌍 | | | 요청 시 | | K1710.0508 | 측면 장착 | 스탠다드 | 40 | 1 개 = 1 쌍 | | | 요청 시 | | K1710.0559 | 측면 장착 | 스탠다드 | 40 | 1 개 = 1 쌍 | | | 요청 시 | | K1710.0610 | 측면 장착 | 스탠다드 | 35 | 1 개 = 1 쌍 | | | 요청 시 | | K1710.0660 | 측면 장착 | 스탠다드 | 30 | 1 개 = 1 쌍 | | | 요청 시 | | K1710.0711 | 측면 장착 | 스탠다드 | 30 | 1 개 = 1 쌍 | | | 요청 시 | |

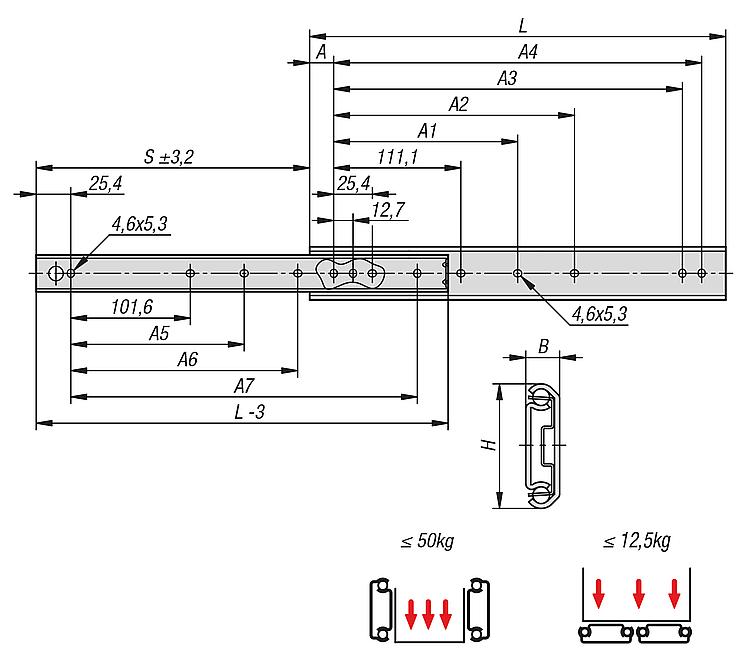

주문 번호 | A | A1 | A2 | A3 | A4 | A5 | A6 | A7 | B | H | 스트로크 S | L | CAD | 액세서리 | 가격 | 주문 |
---|
K1710.0305 | 15,9 | - | 149,2 | 260,3 | 273 | - | 152,4 | 254 | 9,5 | 35,3 | 227 | 305 | | | 요청 시 | | K1710.0356 | 15,9 | - | 200 | 311,1 | 323,8 | - | 203,2 | 304,8 | 9,5 | 35,3 | 277 | 356 | | | 요청 시 | | K1710.0406 | 15,9 | - | 250,8 | 361,9 | 374,6 | - | 254 | 355,6 | 9,5 | 35,3 | 302 | 406 | | | 요청 시 | | K1710.0457 | 15,9 | 212,7 | 301,6 | 412,7 | 425,4 | 203,2 | 304,8 | 406,4 | 9,5 | 35,3 | 328 | 457 | | | 요청 시 | | K1710.0508 | 15,9 | 238,1 | 352,4 | 463,5 | 476,2 | 228,6 | 355,6 | 457,2 | 9,5 | 35,3 | 379 | 508 | | | 요청 시 | | K1710.0559 | 15,9 | 263,5 | 403,2 | 514,3 | 527 | 254 | 406,4 | 508 | 9,5 | 35,3 | 405 | 559 | | | 요청 시 | | K1710.0610 | 15,9 | 288,9 | 454 | 565,1 | 577,8 | 279,4 | 457,2 | 558,8 | 9,5 | 35,3 | 429 | 610 | | | 요청 시 | | K1710.0660 | 15,9 | 314,3 | 504,8 | 615,9 | 628,6 | 304,8 | 508 | 609,6 | 9,5 | 35,3 | 481 | 660 | | | 요청 시 | | K1710.0711 | 15,9 | 339,7 | 555,6 | 666,8 | 679,4 | 330,2 | 558,8 | 660,4 | 9,5 | 35,3 | 506 | 711 | | | 요청 시 | |
|
재고 확인 여기에서 제품 가용성을 검사할 수 있습니다. |
