K2390

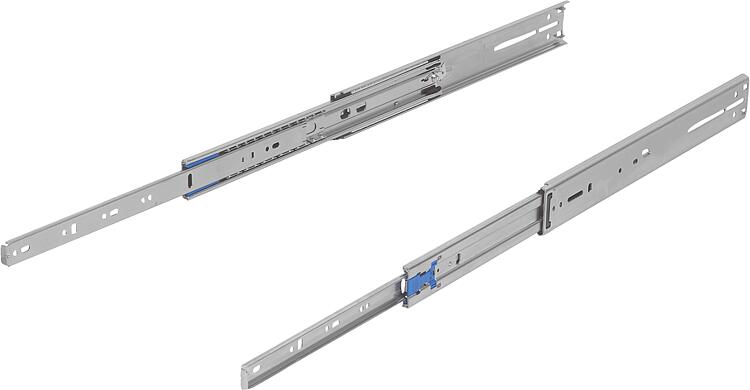

텔레스코픽 레일, 스틸, 측면 장착용, 중첩 확장형, 최대 하중량 82kg

뒤로

제품
- 작동 부품 | 스탠다드 부품
  - 텔레스코픽 레일
    - 텔레스코픽 레일, 스틸, 측면 장착용, 중첩 확장형, 최대 하중량 82kg

품목 설명/제품 이미지

설명재질:레일, 스틸.
볼 케이지, 스틸.
볼, 스틸.표면 마무리:레일, 아연도금.
볼 케이지, 아연 도금.

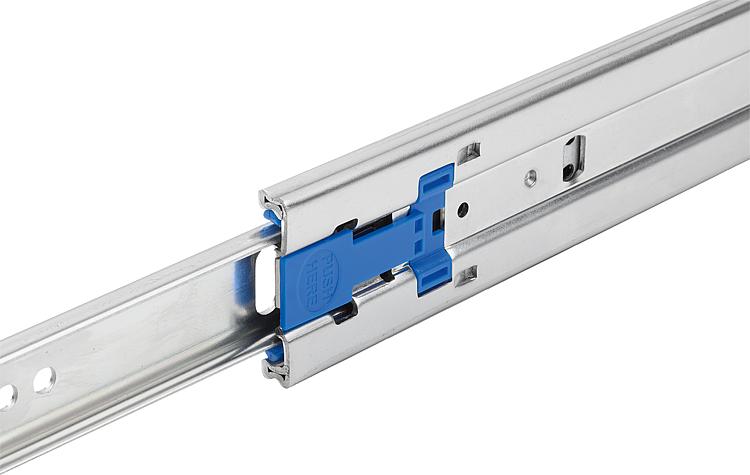

볼, 경화처리.주문 정보:한 쌍으로 판매정보:오버 확장형 텔레스코픽 레일의 경우는 스트로크가 전체 길이보다 큽니다. 열린 위치의 멈춤쇠. 릴리스 레버 작동을 통해 서랍을 쉽게 빼내거나 가이드에서 분리할 수 있습니다.
텔레스코픽 레일의 동적 부하 용량은 전체 미끄러짐 거리 사용 시 수직 장착된 레일 쌍의 최대 부하 용량을 표시합니다. 기재된 하중은 레일 간격이 450 mm일 때 측정되었으며 10,000 주기에서의 최대값을 의미합니다.

수평 장착의 경우는 하중이 75% 더 적습니다.

고정 나사의 헤드 높이가 2.5 mm 높이를 초과하면 안 됩니다. 그렇지 않을 경우 다른 레일 부품과의 충돌 위험이 있습니다.장점:열린 위치의 멈춤쇠
전면 빠른 분리특징:

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K2390 텔레스코픽 레일, 스틸, 측면 장착용, 중첩 확장형, 최대 하중량 82kg

237 kB

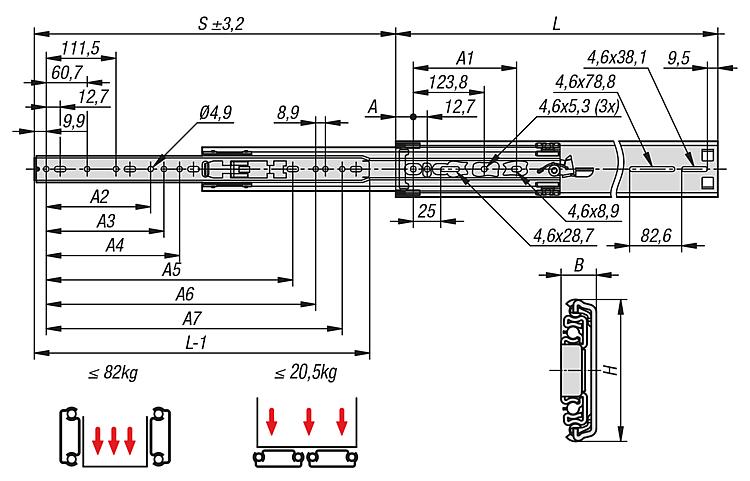

도면

캐드데이터 및 상세 정보

주문 번호	조립	제품 타입	지탱력 쌍 당 kg	포장 유형	가격
K2390.0406	측면 장착	스탠다드	71	1 개 = 1 쌍	요청 시
K2390.0457	측면 장착	스탠다드	76	1 개 = 1 쌍	요청 시
K2390.0508	측면 장착	스탠다드	80	1 개 = 1 쌍	요청 시
K2390.0559	측면 장착	스탠다드	82	1 개 = 1 쌍	요청 시
K2390.0610	측면 장착	스탠다드	81	1 개 = 1 쌍	요청 시
K2390.0660	측면 장착	스탠다드	78	1 개 = 1 쌍	요청 시
K2390.0711	측면 장착	스탠다드	73	1 개 = 1 쌍	요청 시
K2390.0762	측면 장착	스탠다드	67	1 개 = 1 쌍	요청 시

주문 번호	A	A1	A2	A3	A4	A5	A6	A7	B	H	스트로크 S	L	가격
K2390.0406	16	153,7	-	-	-	-	162,6	336,5	12,7	51,6	457	406	요청 시
K2390.0457	16	178,8	-	-	164,8	-	-	387,3	12,7	51,6	508	457	요청 시
K2390.0508	16	203,8	-	172,1	203,2	-	-	438,1	12,7	51,6	559	508	요청 시
K2390.0559	16	228,8	-	-	213	-	407	488,9	12,7	51,6	610	559	요청 시
K2390.0610	16	253,8	254	273,7	-	-	457,8	539,7	12,7	51,6	660	610	요청 시
K2390.0660	16	278,7	140,3	232,4	269,1	-	508,6	590,5	12,7	51,6	711	660	요청 시
K2390.0711	16	303,8	191,1	283,2	304,8	526	559,4	641,4	12,7	51,6	762	711	요청 시
K2390.0762	16	328,8	-	241,9	319,9	527,1	610,2	692,1	12,7	51,6	813	762	요청 시
