K2083

슬라이딩 베어링 조인트 헤드 수나사, 좁은 타입, DIN ISO 12240-1, 유지보수 불필요

뒤로

제품
- 작동 부품 | 스탠다드 부품
  - 조인트
    - 슬라이딩 베어링 조인트 헤드 수나사, 좁은 타입, DIN ISO 12240-1, 유지보수 불필요

품목 설명/제품 이미지

설명재질:하우징 사이즈 (D) 6-12 쾌삭강 회전,
사이즈 (D) 17 단강 단조부터.
볼 조인트 롤러 베어링 스틸 경화, 연마,
광택, 경질 크롬 도금.
PTFE 섬유 접착 롤러 베어링 스틸 베어링 쉘.표면 마무리:아연 도금.정보:로드 엔드 슬라이딩 베어링은 정비가 필요 없음. 연결 치수는 DIN 648 시리즈 E에 해당함.

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K2083 슬라이딩 베어링 조인트 헤드 수나사, 좁은 타입, DIN ISO 12240-1, 유지보수 불필요

235 kB

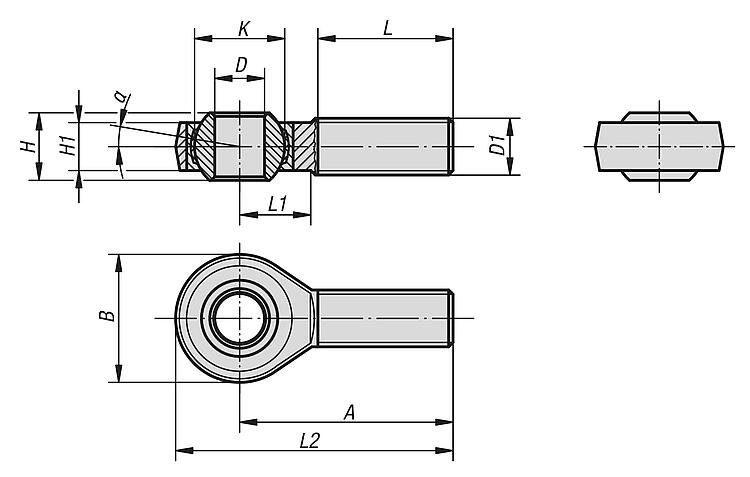

도면

캐드데이터 및 상세 정보

주문 번호	버전 2	본체 재질	A	B	D	D1	H	H1	K	L	L1	L2	α	부하 등급 동적 kN	부하 등급 정적 kN	가격
K2083.06	오른손잡이 나사	쾌삭강	36	21	6	M6	6	4,4	10	18	12	46,5	13	3,6	8,15	요청 시
K2083.08	오른손잡이 나사	쾌삭강	42	24	8	M8	8	6	13	22	14	54	15	5,85	12,9	요청 시
K2083.10	오른손잡이 나사	쾌삭강	48	29	10	M10	9	7	16	26	15	62,5	12	8,65	17,6	요청 시
K2083.12	오른손잡이 나사	쾌삭강	54	34	12	M12	10	8	18	28	18	71	11	11,4	24,5	요청 시
K2083.17	오른손잡이 나사	단강	69	46	17	M16	14	11	25	36	23	92	10	22,4	45	요청 시
K2083.20	오른손잡이 나사	단강	78	53	20	M20x1,5	16	13	29	43	27	104,5	9	31,5	60	요청 시
K2083.25	오른손잡이 나사	단강	94	64	25	M24x2,0	20	17	35,5	53	32	126	7	51	83	요청 시
K2083.30	오른손잡이 나사	단강	110	73	30	M30x2,0	22	19	40,7	65	37	146,5	6	66,5	110	요청 시
K2083.061	왼손잡이 나사	쾌삭강	36	21	6	M6	6	4,4	10	18	12	46,5	13	3,6	8,15	요청 시
K2083.081	왼손잡이 나사	쾌삭강	42	24	8	M8	8	6	13	22	14	54	15	5,85	12,9	요청 시
K2083.101	왼손잡이 나사	쾌삭강	48	29	10	M10	9	7	16	26	15	62,5	12	8,65	17,6	요청 시
K2083.121	왼손잡이 나사	쾌삭강	54	34	12	M12	10	8	18	28	18	71	11	11,4	24,5	요청 시
K2083.171	왼손잡이 나사	단강	69	46	17	M16	14	11	25	36	23	92	10	22,4	45	요청 시
K2083.201	왼손잡이 나사	단강	78	53	20	M20x1,5	16	13	29	43	27	104,5	9	31,5	60	요청 시
K2083.251	왼손잡이 나사	단강	94	64	25	M24x2,0	20	17	35,5	53	32	126	7	51	83	요청 시
K2083.301	왼손잡이 나사	단강	110	73	30	M30x2,0	22	19	40,7	65	37	146,5	6	66,5	110	요청 시
