K2086

슬라이딩 베어링 조인트 헤드 암나사, 스틸, DIN ISO 12240-1, 재윤활 가능

뒤로

제품
- 작동 부품 | 스탠다드 부품
  - 조인트
    - 슬라이딩 베어링 조인트 헤드 암나사, 스틸, DIN ISO 12240-1, 재윤활 가능

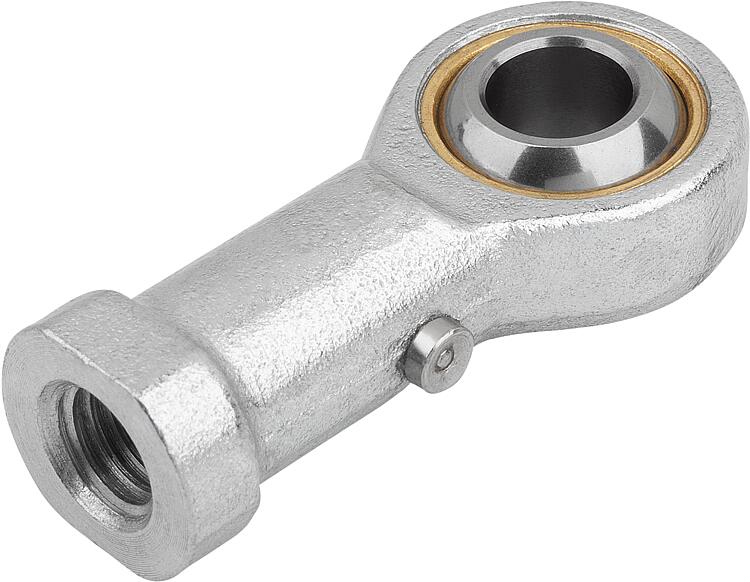

품목 설명/제품 이미지

설명재질:하우징 사이즈 (D) 5 - 12 쾌삭강 회전, 그리스 니플이 있는 사이즈 (D) 14 카본 스틸 단조부터.
볼 조인트 롤러 베어링 스틸 경화, 연마, 광택 처리.
베어링 시트 동.표면 마무리:아연 도금.정보:조인트 헤드의 슬라이딩 베어링은 재윤활 가능합니다. 연결 치수는 DIN 648 형태 종류 KJ에 해당합니다.

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K2086 슬라이딩 베어링 조인트 헤드 암나사, 스틸, DIN ISO 12240-1, 재윤활 가능

283 kB

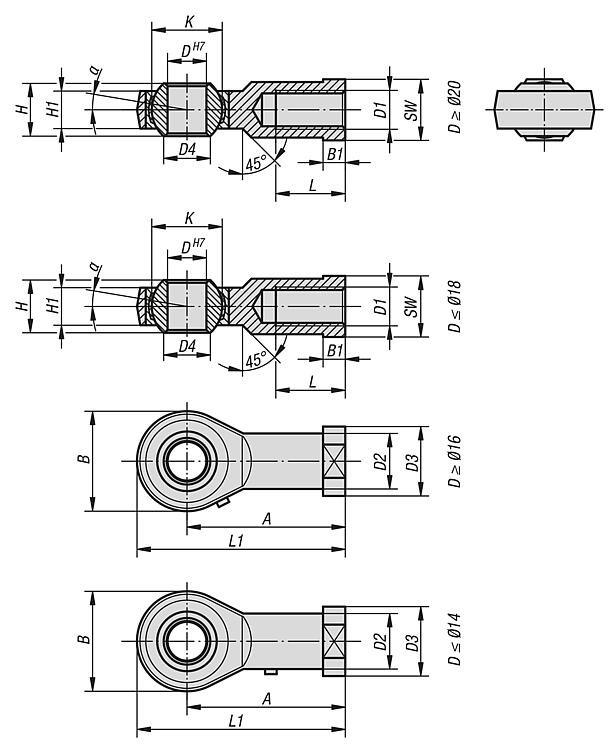

도면

캐드데이터 및 상세 정보

주문 번호	버전 2	본체 재질	A	B	B1	D	D1	D2	D3	D4	H	H1	K	L	L1	α	SW	부하 등급 동적 kN	부하 등급 정적 kN	가격
K2086.05	오른손잡이 나사	쾌삭강	27	16	4	5	M5	8,5	11	7,7	8	6	11,11	10	35	13	9	3,25	5,7	요청 시
K2086.06	오른손잡이 나사	쾌삭강	30	18	5	6	M6	10	13	8,96	9	6,75	12,7	12	39	13	11	4,3	7,2	요청 시
K2086.08	오른손잡이 나사	쾌삭강	36	22	5	8	M8	12,5	16	10,4	12	9	15,875	16	47	14	14	7,2	11,6	요청 시
K2086.10	오른손잡이 나사	쾌삭강	43	26	6,5	10	M10	15	19	12,9	14	10,5	19,05	20	56	13	17	10	14,5	요청 시
K2086.12	오른손잡이 나사	쾌삭강	50	30	6,5	12	M12	17,5	22	15,4	16	12	22,225	22	65	13	19	13,4	17	요청 시
K2086.14	오른손잡이 나사	단강	57	34	8	14	M14	20	25	16,9	19	13,5	25,4	25	74	16	22	17	24	요청 시
K2086.16	오른손잡이 나사	단강	64	40	8	16	M16	22	27	19,4	21	15	28,575	28	84	15	22	21,6	28,5	요청 시
K2086.18	오른손잡이 나사	단강	71	44	10	18	M18x1,5	25	31	21,9	23	16,5	31,75	32	93	15	27	26	42,5	요청 시
K2086.20	오른손잡이 나사	단강	77	50	10	20	M20x1,5	27,5	34	24,4	25	18	34,925	33	102	14	30	31,5	42,5	요청 시
K2086.22	오른손잡이 나사	단강	84	54	12	22	M22x1,5	30	38	25,8	28	20	38,1	37	111	15	32	38	57	요청 시
K2086.25	오른손잡이 나사	단강	94	60	12	25	M24x2,0	33,5	42	29,6	31	22	42,86	42	124	15	36	47,5	68	요청 시
K2086.30	오른손잡이 나사	단강	110	70	15	30	M30x2,0	40	50	34,8	37	25	50,8	51	145	17	41	64	88	요청 시
K2086.051	왼손잡이 나사	쾌삭강	27	16	4	5	M5	8,5	11	7,7	8	6	11,11	10	35	13	9	3,25	5,7	요청 시
K2086.061	왼손잡이 나사	쾌삭강	30	18	5	6	M6	10	13	8,96	9	6,75	12,7	12	39	13	11	4,3	7,2	요청 시
K2086.081	왼손잡이 나사	쾌삭강	36	22	5	8	M8	12,5	16	10,4	12	9	15,875	16	47	14	14	7,2	11,6	요청 시
K2086.101	왼손잡이 나사	쾌삭강	43	26	6,5	10	M10	15	19	12,9	14	10,5	19,05	20	56	13	17	10	14,5	요청 시
K2086.121	왼손잡이 나사	쾌삭강	50	30	6,5	12	M12	17,5	22	15,4	16	12	22,225	22	65	13	19	13,4	17	요청 시
K2086.141	왼손잡이 나사	단강	57	34	8	14	M14	20	25	16,9	19	13,5	25,4	25	74	16	22	17	24	요청 시
K2086.161	왼손잡이 나사	단강	64	40	8	16	M16	22	27	19,4	21	15	28,575	28	84	15	22	21,6	28,5	요청 시
K2086.181	왼손잡이 나사	단강	71	44	10	18	M18x1,5	25	31	21,9	23	16,5	31,75	32	93	15	27	26	42,5	요청 시
K2086.201	왼손잡이 나사	단강	77	50	10	20	M20x1,5	27,5	34	24,4	25	18	34,925	33	102	14	30	31,5	42,5	요청 시
K2086.221	왼손잡이 나사	단강	84	54	12	22	M22x1,5	30	38	25,8	28	20	38,1	37	111	15	32	38	57	요청 시
K2086.251	왼손잡이 나사	단강	94	60	12	25	M24x2,0	33,5	42	29,6	31	22	42,86	42	124	15	36	47,5	68	요청 시
K2086.301	왼손잡이 나사	단강	110	70	15	30	M30x2,0	40	50	34,8	37	25	50,8	51	145	17	41	64	88	요청 시
