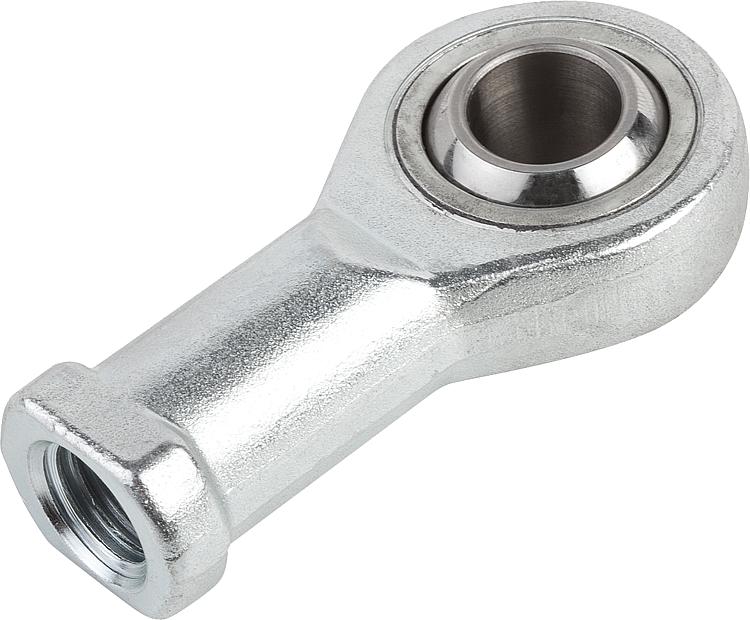

K0719슬라이딩 베어링 조인트 헤드 암나사 DIN ISO 12240-4 |
뒤로 |
|
|
설명재질:하우징 사이즈 (D) 5-12 쾌삭강 회전,
사이즈 (D) 16 단강 단조부터.
볼 조인트 롤러 베어링 스틸 경화,
연마, 광택 처리.
PTFE 섬유 접착 쾌삭강 베어링 쉘.표면 마무리:아연 도금.정보:로드 엔드 슬라이딩 베어링은 정비가
필요 없음.
연결 치수는 DIN 648 시리즈 KA에 해당함.특징: 다운로드여기에 PDF로 정리된 정보가 있습니다:
CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:
|
| 주문 번호 | 표면 마무리
| D | D1 | D2 | D3 | A | B | B1 | H | H1 | K | L | L1 | SW | α | 부하 등급
동적
kN | 부하 등급
정적
kN | CAD | 액세서리 | 가격 | 주문 |
|---|
| K0719.05 | 오른손잡이 나사 | 5 | M5 | 9 | 11 | 27 | 18 | 4 | 8 | 6 | 11,11 | 10 | 10 | 9 | 13° | 7,5 | 8 |  | | 요청 시 | | | K0719.06 | 오른손잡이 나사 | 6 | M6 | 10 | 13 | 30 | 20 | 5 | 9 | 6,75 | 12,7 | 12 | 10 | 11 | 13° | 9,3 | 8,9 | | | 요청 시 | | | K0719.08 | 오른손잡이 나사 | 8 | M8 | 12,5 | 16 | 36 | 24 | 5 | 12 | 9 | 15,87 | 16 | 12 | 13 | 13° | 16,7 | 14,1 | | | 요청 시 | | | K0719.10 | 오른손잡이 나사 | 10 | M10 | 15 | 19 | 43 | 28 | 6,5 | 14 | 10,5 | 19,05 | 20 | 15 | 17 | 13° | 23,4 | 19,3 | | | 요청 시 | | | K0719.10125 | 오른손잡이 나사 | 10 | M10x1,25 | 15 | 19 | 43 | 28 | 6,5 | 14 | 10,5 | 19,05 | 20 | 15 | 17 | 13° | 23,4 | 19,3 | | | 요청 시 | | | K0719.12 | 오른손잡이 나사 | 12 | M12 | 17,5 | 22 | 50 | 32 | 6,5 | 16 | 12 | 22,22 | 22 | 16 | 19 | 13° | 32 | 23,5 | | | 요청 시 | | | K0719.12125 | 오른손잡이 나사 | 12 | M12x1,25 | 17,5 | 22 | 50 | 32 | 6,5 | 16 | 12 | 22,22 | 22 | 16 | 19 | 13° | 32 | 23,5 | | | 요청 시 | | | K0719.16 | 오른손잡이 나사 | 16 | M16 | 22 | 27 | 64 | 42 | 8 | 21 | 15 | 28,57 | 28 | 22 | 22 | 15° | 52,7 | 32 | | | 요청 시 | | | K0719.1615 | 오른손잡이 나사 | 16 | M16x1,5 | 22 | 27 | 64 | 42 | 8 | 21 | 15 | 28,57 | 28 | 22 | 22 | 15° | 52,7 | 32 | | | 요청 시 | | | K0719.20 | 오른손잡이 나사 | 20 | M20x1,5 | 27,5 | 34 | 77 | 50 | 10 | 25 | 18 | 34,92 | 33 | 26 | 32 | 15° | 78,1 | 43,8 | | | 요청 시 | | | K0719.22 | 오른손잡이 나사 | 22 | M22x1,5 | 30 | 37 | 84 | 54 | 12 | 28 | 20 | 38,1 | 37 | 26 | 32 | 15° | 97,2 | 52,6 | | | 요청 시 | | | K0719.051 | 왼손잡이 나사 | 5 | M5 | 9 | 11 | 27 | 18 | 4 | 8 | 6 | 11,11 | 10 | 10 | 9 | 13° | 7,5 | 8 | | | 요청 시 | | | K0719.061 | 왼손잡이 나사 | 6 | M6 | 10 | 13 | 30 | 20 | 5 | 9 | 6,75 | 12,7 | 12 | 10 | 11 | 13° | 9,3 | 8,9 | | | 요청 시 | | | K0719.081 | 왼손잡이 나사 | 8 | M8 | 12,5 | 16 | 36 | 24 | 5 | 12 | 9 | 15,87 | 16 | 12 | 13 | 13° | 16,7 | 14,1 | | | 요청 시 | | | K0719.101 | 왼손잡이 나사 | 10 | M10 | 15 | 19 | 43 | 28 | 6,5 | 14 | 10,5 | 19,05 | 20 | 15 | 17 | 13° | 23,4 | 19,3 | | | 요청 시 | | | K0719.101251 | 왼손잡이 나사 | 10 | M10x1,25 | 15 | 19 | 43 | 28 | 6,5 | 14 | 10,5 | 19,05 | 20 | 15 | 17 | 13° | 23,4 | 19,3 | | | 요청 시 | | | K0719.121 | 왼손잡이 나사 | 12 | M12 | 17,5 | 22 | 50 | 32 | 6,5 | 16 | 12 | 22,22 | 22 | 16 | 19 | 13° | 32 | 23,5 | | | 요청 시 | | | K0719.121251 | 왼손잡이 나사 | 12 | M12x1,25 | 17,5 | 22 | 50 | 32 | 6,5 | 16 | 12 | 22,22 | 22 | 16 | 19 | 13° | 32 | 23,5 | | | 요청 시 | | | K0719.161 | 왼손잡이 나사 | 16 | M16 | 22 | 27 | 64 | 42 | 8 | 21 | 15 | 28,57 | 28 | 22 | 22 | 15° | 52,7 | 32 | | | 요청 시 | | | K0719.16151 | 왼손잡이 나사 | 16 | M16x1,5 | 22 | 27 | 64 | 42 | 8 | 21 | 15 | 28,57 | 28 | 22 | 22 | 15° | 52,7 | 32 | | | 요청 시 | | | K0719.201 | 왼손잡이 나사 | 20 | M20x1,5 | 27,5 | 34 | 77 | 50 | 10 | 25 | 18 | 34,92 | 33 | 26 | 32 | 15° | 78,1 | 43,8 | | | 요청 시 | | | K0719.221 | 왼손잡이 나사 | 22 | M22x1,5 | 30 | 37 | 84 | 54 | 12 | 28 | 20 | 38,1 | 37 | 26 | 32 | 15° | 97,2 | 52,6 | | | 요청 시 | |
|
| 재고 확인 여기에서 제품 가용성을 검사할 수 있습니다. |
