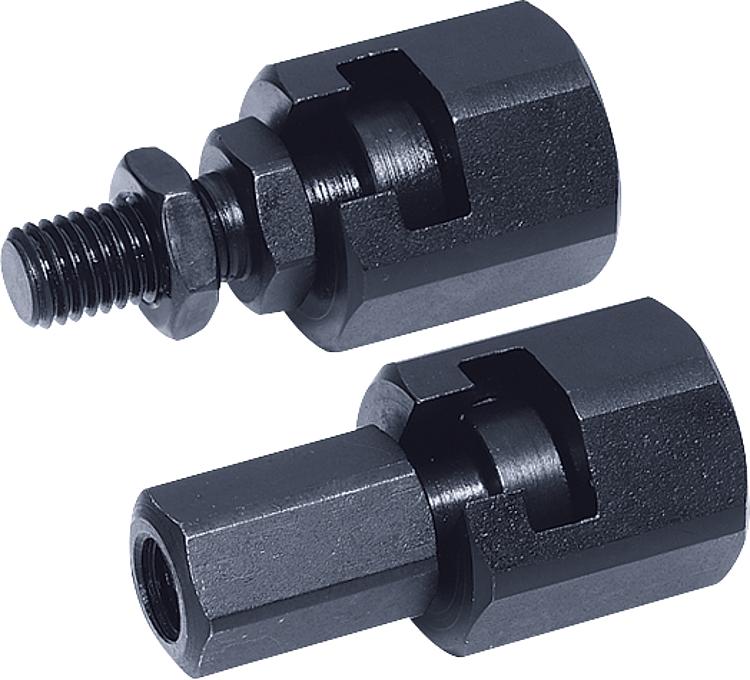

K0709퀵 플러그 커플링 레디얼 오프셋 보정 |
뒤로 |
|
|
설명재질:커플링 부품 및 갈고리, 스틸.
너트(DIN 439), 스틸, 등급 8.8.표면 마무리:커플링 부품 및 플랜지, 열처리 및 인산염 처리.

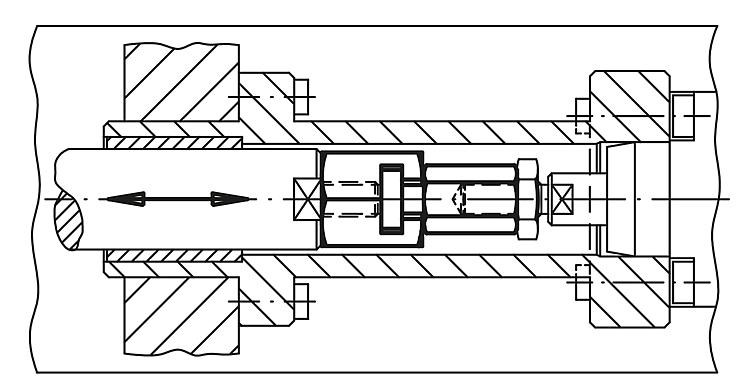

너트, 검정 산화 마무리.정보:다방면의 적용과 이용(예: 피스톤 로드
및 선형 운동 유닛간 연결)을 위한 방사
오프셋 보정 퀵 플러그 커플링.
간단하고 견고한 두 단계 커플링의
조립 및 해체는 T 슬롯을 통해
이루어고, 매뉴얼로 재조정이 필요치
않다. 퀵 플러그 커플링은 연결 나사를
통해 공압 유압 실린더와 연결될 수
있다.
퀵 플러그 커플링은 어떠한 토크도 전달
시키지 않습니다. 특징: 다운로드여기에 PDF로 정리된 정보가 있습니다:
CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:
|

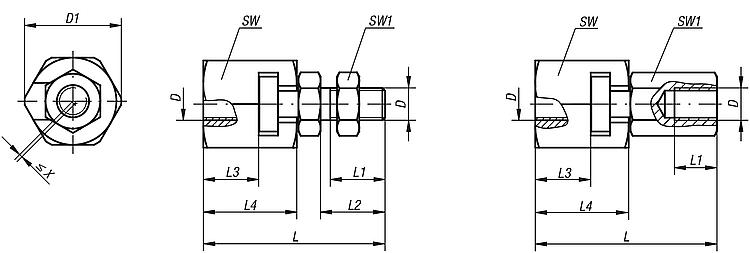

주문 번호
| 표면 마무리
| D | D1 | L | L1
min. | L2 | L3
min. | L4 | SW | SW1 | 반경 변위
보정
최대 X | 허용 장력 및
압력 부하
max. kN | CAD | 액세서리 | 가격 | 주문 |
|---|
| K0709.06 | 내부 나사 | M6 | 21 | 37,5 | 11 | - | 9 | 18 | 19 | 10 | 0,6 | 2,5 |  | | 요청 시 | | | K0709.08 | 내부 나사 | M8 | 26 | 45 | 13,5 | - | 11,5 | 22,5 | 24 | 13 | 0,7 | 4,5 | | | 요청 시 | | | K0709.10 | 내부 나사 | M10 | 30 | 56,2 | 15 | - | 16 | 29 | 27 | 17 | 0,7 | 6,5 | | | 요청 시 | | | K0709.101 | 내부 나사 | M10x1,25 | 30 | 56,2 | 15 | - | 16 | 29 | 27 | 17 | 0,7 | 6,5 | | | 요청 시 | | | K0709.12 | 내부 나사 | M12 | 32,5 | 66,7 | 17,5 | - | 17 | 34 | 30 | 19 | 0,8 | 10 | | | 요청 시 | | | K0709.121 | 내부 나사 | M12x1,25 | 32,5 | 66,7 | 17,5 | - | 17 | 34 | 30 | 19 | 0,8 | 10 | | | 요청 시 | | | K0709.16 | 내부 나사 | M16 | 39 | 83 | 22 | - | 23 | 42 | 36 | 24 | 1 | 18 | | | 요청 시 | | | K0709.161 | 내부 나사 | M16x1,5 | 39 | 83 | 22 | - | 23 | 42 | 36 | 24 | 1 | 18 | | | 요청 시 | | | K0709.20 | 내부 나사 | M20 | 44 | 93,5 | 25 | - | 23,5 | 45,5 | 41 | 30 | 1 | 30 | | | 요청 시 | | | K0709.201 | 내부 나사 | M20x1,5 | 44 | 93,5 | 25 | - | 23,5 | 45,5 | 41 | 30 | 1 | 30 | | | 요청 시 | | | K0709.0614 | 외부 나사 | M6 | 21 | 37,5 | 11 | 14 | 9 | 18 | 19 | 10 | 0,6 | 2,5 | | | 요청 시 | | | K0709.0817 | 외부 나사 | M8 | 26 | 45 | 13,5 | 17 | 11,5 | 22,5 | 24 | 13 | 0,7 | 4,5 | | | 요청 시 | | | K0709.1020 | 외부 나사 | M10 | 30 | 56,2 | 16 | 20 | 16 | 29 | 27 | 17 | 0,7 | 6,5 | | | 요청 시 | | | K0709.10201 | 외부 나사 | M10x1,25 | 30 | 56,2 | 16 | 20 | 16 | 29 | 27 | 17 | 0,7 | 6,5 | | | 요청 시 | | | K0709.1225 | 외부 나사 | M12 | 32,5 | 66,7 | 21 | 25 | 17 | 34 | 30 | 19 | 0,8 | 10 | | | 요청 시 | | | K0709.12251 | 외부 나사 | M12x1,25 | 32,5 | 66,7 | 21 | 25 | 17 | 34 | 30 | 19 | 0,8 | 10 | | | 요청 시 | | | K0709.1630 | 외부 나사 | M16 | 39 | 83 | 25 | 30 | 23 | 42 | 36 | 24 | 1 | 18 | | | 요청 시 | | | K0709.16301 | 외부 나사 | M16x1,5 | 39 | 83 | 25 | 30 | 23 | 42 | 36 | 24 | 1 | 18 | | | 요청 시 | | | K0709.2035 | 외부 나사 | M20 | 44 | 93,5 | 29 | 35 | 23,5 | 45,5 | 41 | 30 | 1 | 30 | | | 요청 시 | | | K0709.20351 | 외부 나사 | M20x1,5 | 44 | 93,5 | 29 | 35 | 23,5 | 45,5 | 41 | 30 | 1 | 30 | | | 요청 시 | |
|
| 재고 확인 여기에서 제품 가용성을 검사할 수 있습니다. |
