K0713

앵글 조인트용 볼 스터드 DIN 71803

뒤로

제품
- 작동 부품 | 스탠다드 부품
  - 조인트
    - 앵글 조인트용 볼 스터드 DIN 71803

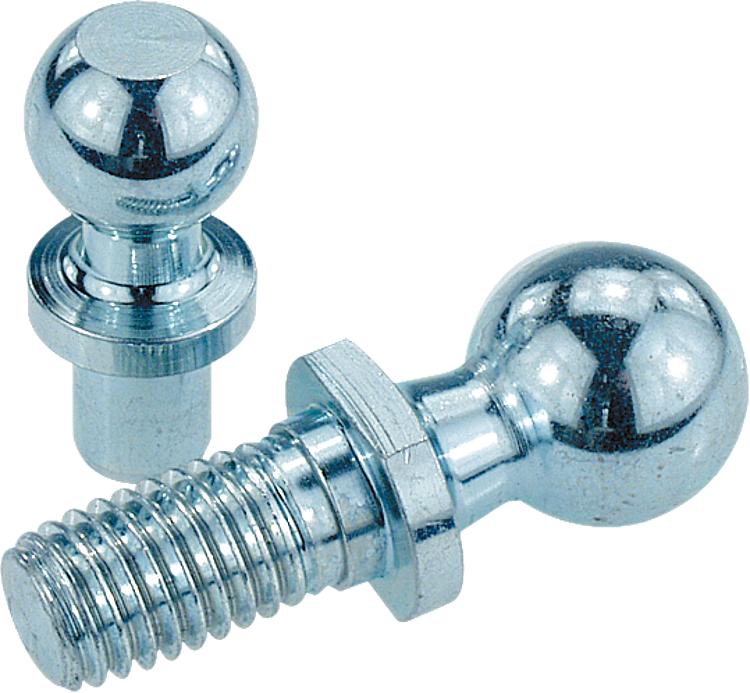

품목 설명/제품 이미지

전 품목 불러오기/필터링

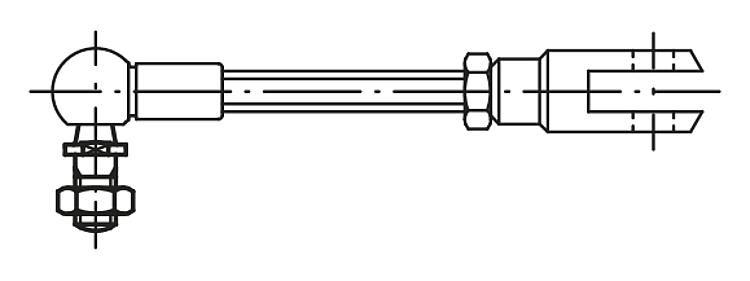

설명재질:스틸.표면 마무리:아연 도금 및 피막처리정보:볼 피봇은 앵글 조인트
DIN 71802의 예비 부품임.특징:

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K0713 앵글 조인트용 볼 스터드 DIN 71803

215 kB

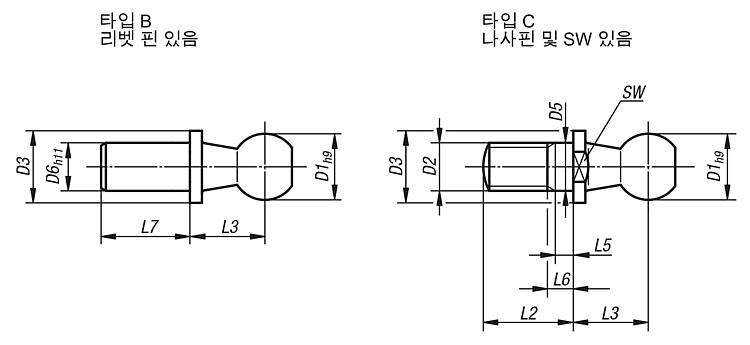

도면 (전체 요약)

앵글 조인트 DIN 71803 볼 스러스트 핀 타입 B

자세한 정보

도면

캐드데이터 및 상세 정보

주문 번호	타입	버전 2	D1	D3	D6	L3	L7	가격
K0713.0840	B	짧은 버전	8	8	5	9	4	요청 시
K0713.1045	B	짧은 버전	10	10	6	11	4,5	요청 시
K0713.1305	B	짧은 버전	13	13	8	13	5	요청 시
K0713.1606	B	짧은 버전	16	16	10	16	6	요청 시
K0713.0875	B	롱 버전	8	8	5	9	7,5	요청 시
K0713.1080	B	롱 버전	10	10	6	11	8	요청 시
K0713.1310	B	롱 버전	13	13	8	13	10	요청 시
K0713.1613	B	롱 버전	16	16	10	16	13	요청 시
K0713.1918	B	롱 버전	19	19	14	20	18	요청 시

앵글 조인트 DIN 71803 볼 스러스트 핀 타입 C

자세한 정보

도면

캐드데이터 및 상세 정보

주문 번호	타입	D1	D2	D3	D5	L2	L3	L5 min.	L6 max.	SW	가격
K0713.0805	C	8	M5	8	5	10,2	9	1,2	4	7	요청 시
K0713.1006	C	10	M6	10	6	12,5	11	1,2	4	8	요청 시
K0713.1308	C	13	M8	13	8	16,5	13	1,5	5,3	11	요청 시
K0713.1610	C	16	M10	16	10	20	16	2,5	7,3	13	요청 시
K0713.1612	C	16	M12	16	12	20	16	2,5	7,3	13	요청 시
K0713.1914	C	19	M14x1,5	19	14	28	20	5	10,8	16	요청 시
