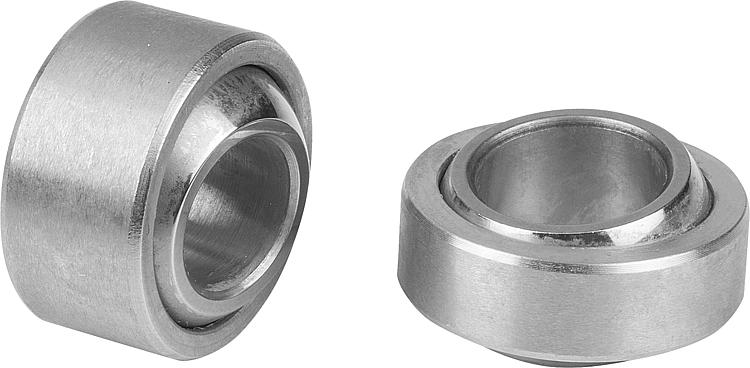

K1324구형 베어링 치수 시리즈 K/E, DIN ISO 12240-1 |
뒤로 |
|
|
설명재질:스테인레스 스틸 베어링 시트 1.4571.
스테인레스 스틸 볼 조인트 1.4034.
패브릭 PTFE - 스테인레스 스틸 인써트. 표면 마무리:연마, 광택. 정보:높은 압력에서, 동적 부하 시 사용 용도. 연결 치수는 DIN ISO 12240-1 E/ K에 해당함.특징: 다운로드여기에 PDF로 정리된 정보가 있습니다:
CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:
|
주문 번호

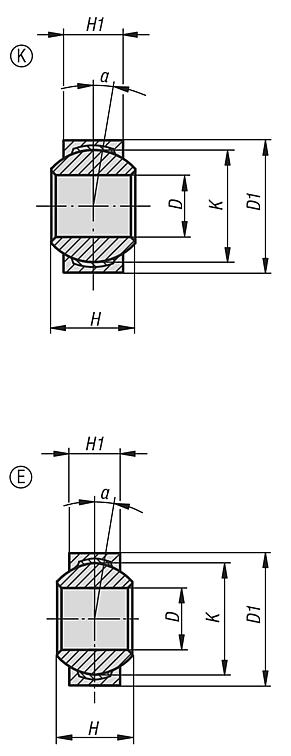

| 모델 1 | D | D1 | H | H1 | K | α | 동적
부하 등급
N | 정적
부하 등급
N | 제한 속도
1/min. | CAD | 액세서리 | 가격 | 주문 |
|---|
| K1324.10513 | 치수 시리즈 k | 5 H7 | 13 h7 | 8 | 6 | 11,11 | 13° | 7500 | 12500 | 600 |  | | 요청 시 | | | K1324.10615 | 치수 시리즈 k | 6 H7 | 15 h7 | 9 | 6,75 | 12,7 | 13° | 9300 | 15500 | 530 | | | 요청 시 | | | K1324.10818 | 치수 시리즈 k | 8 H7 | 18 h7 | 12 | 9 | 15,87 | 14° | 16700 | 27800 | 420 | | | 요청 시 | | | K1324.11021 | 치수 시리즈 k | 10 H7 | 21 h7 | 14 | 10,5 | 19,05 | 13° | 23400 | 39000 | 350 | | | 요청 시 | | | K1324.11224 | 치수 시리즈 k | 12 H7 | 24,5 h7 | 16 | 12 | 22,22 | 13° | 32000 | 34500 | 300 | | | 요청 시 | | | K1324.11631 | 치수 시리즈 k | 16 H7 | 31,5 h7 | 21 | 15 | 28,57 | 15° | 52500 | 88000 | 230 | | | 요청 시 | |
주문 번호
| 모델 1 | D | D1 | H | H1 | K | α | 동적
부하 등급
N | 정적
부하 등급
N | CAD | 액세서리 | 가격 | 주문 |
|---|
| K1324.20614 | 치수 시리즈 e | 6 -0,008 | 14 -0,008 | 6 | 4 | 10 | 13° | 4000 | 9000 | | | 요청 시 | | | K1324.20816 | 치수 시리즈 e | 8 -0,008 | 16 -0,008 | 8 | 5 | 13 | 15° | 7000 | 15600 | | | 요청 시 | | | K1324.21019 | 치수 시리즈 e | 10-0,008 | 19 -0,009 | 9 | 6 | 16 | 12° | 10000 | 23400 | | | 요청 시 | | | K1324.21222 | 치수 시리즈 e | 12 -0,008 | 22 -0,009 | 10 | 7 | 18 | 11° | 14000 | 32000 | | | 요청 시 | | | K1324.21630 | 치수 시리즈 e | 16 -0,008 | 30 -0,009 | 14 | 10 | 25 | 10° | 39000 | 65000 | | | 요청 시 | |
|
| 재고 확인 여기에서 제품 가용성을 검사할 수 있습니다. |
