K2085

슬라이딩 베어링 조인트 헤드 수나사, 스틸, DIN ISO 12240-1, 재윤활 가능

뒤로

제품
- 작동 부품 | 스탠다드 부품
  - 조인트
    - 슬라이딩 베어링 조인트 헤드 수나사, 스틸, DIN ISO 12240-1, 재윤활 가능

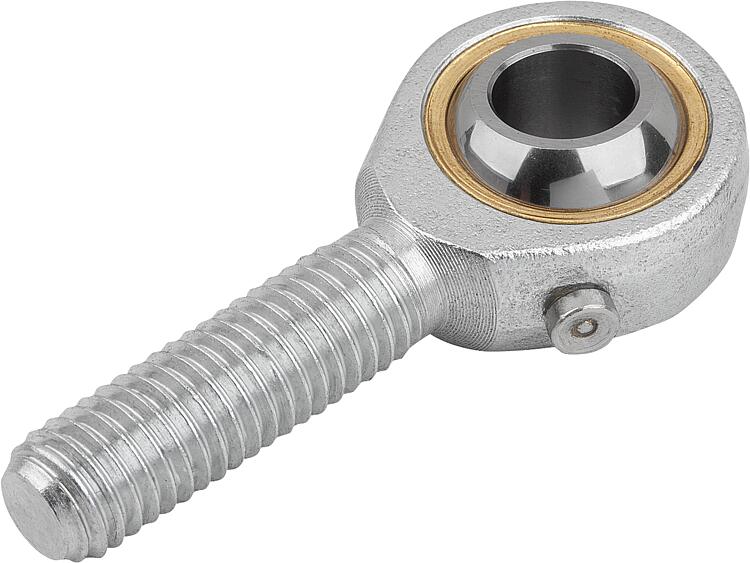

품목 설명/제품 이미지

설명재질:하우징 사이즈 (D) 5 - 12 쾌삭강 회전, 그리스 니플이 있는 사이즈 (D) 14 카본 스틸 단조부터.
볼 조인트 롤러 베어링 스틸 경화, 연마, 광택 처리.
베어링 시트 동.표면 마무리:아연 도금.정보:조인트 헤드의 슬라이딩 베어링은 재윤활 가능합니다. 연결 치수는 DIN 648 형태 종류 KA에 해당합니다.

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K2085 슬라이딩 베어링 조인트 헤드 수나사, 스틸, DIN ISO 12240-1, 재윤활 가능

256 kB

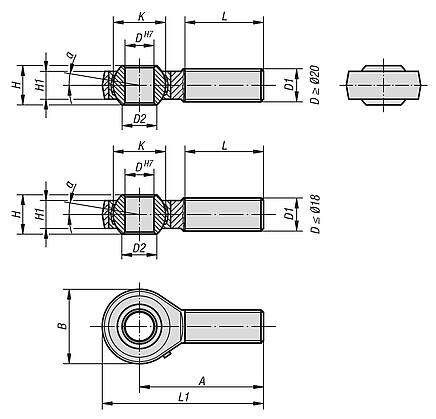

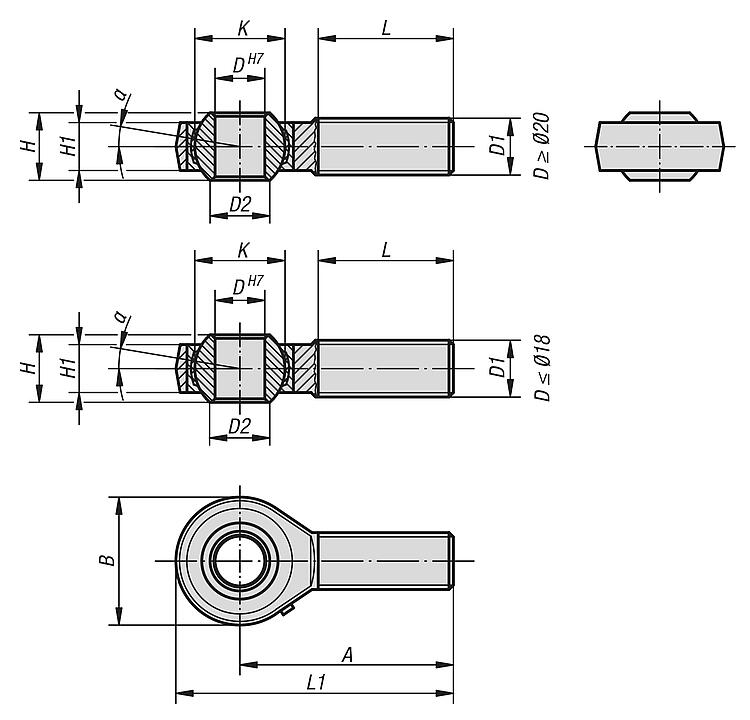

도면

캐드데이터 및 상세 정보

주문 번호	버전 2	본체 재질	A	B	D	D1=나사	D2	H	H1	K	L	L1	α	부하 등급 동적 kN	부하 등급 정적 kN	가격
K2085.05	오른손잡이 나사	쾌삭강	33	16	5	M5	7,7	8	6	11,11	20	41	13	3,25	5,7	요청 시
K2085.06	오른손잡이 나사	쾌삭강	36	18	6	M6	8,96	9	6,75	12,7	22	45	13	4,3	7,2	요청 시
K2085.08	오른손잡이 나사	쾌삭강	42	22	8	M8	10,4	12	9	15,875	25	53	14	7,2	11,6	요청 시
K2085.10	오른손잡이 나사	쾌삭강	48	26	10	M10	12,9	14	10,5	19,05	29	61	13	10	14,5	요청 시
K2085.12	오른손잡이 나사	쾌삭강	54	30	12	M12	15,4	16	12	22,225	33	69	13	13,4	17	요청 시
K2085.14	오른손잡이 나사	단강	60	34	14	M14	16,9	19	13,5	25,4	36	77	16	17	24	요청 시
K2085.16	오른손잡이 나사	단강	66	40	16	M16	19,4	21	15	28,575	40	86	15	21,6	28,5	요청 시
K2085.18	오른손잡이 나사	단강	72	44	18	M18x1,5	21,9	23	16,5	31,75	44	94	15	26	42,5	요청 시
K2085.20	오른손잡이 나사	단강	78	50	20	M20x1,5	24,4	25	18	34,925	47	103	14	31,5	52,5	요청 시
K2085.22	오른손잡이 나사	단강	84	54	22	M22x1,5	25,8	28	20	38,10	51	11	15	38	57	요청 시
K2085.25	오른손잡이 나사	단강	94	60	25	M24x2,0	29,6	31	22	42,86	57	124	15	47,5	68	요청 시
K2085.30	오른손잡이 나사	단강	110	70	30	M30x2,0	34,8	37	25	50,8	66	145	17	64	88	요청 시
K2085.051	왼손잡이 나사	쾌삭강	33	16	5	M5	7,7	8	6	11,11	20	41	13	3,25	5,7	요청 시
K2085.061	왼손잡이 나사	쾌삭강	36	18	6	M6	8,96	9	6,75	12,7	22	45	13	4,3	7,2	요청 시
K2085.081	왼손잡이 나사	쾌삭강	42	22	8	M8	10,4	12	9	15,875	25	53	14	7,2	11,6	요청 시
K2085.101	왼손잡이 나사	쾌삭강	48	26	10	M10	12,9	14	10,5	19,05	29	61	13	10	14,5	요청 시
K2085.121	왼손잡이 나사	쾌삭강	54	30	12	M12	15,4	16	12	22,225	33	69	13	13,4	17	요청 시
K2085.141	왼손잡이 나사	단강	60	34	14	M14	16,9	19	13,5	25,4	36	77	16	17	24	요청 시
K2085.161	왼손잡이 나사	단강	66	40	16	M16	19,4	21	15	28,575	40	86	15	21,6	28,5	요청 시
K2085.181	왼손잡이 나사	단강	72	44	18	M18x1,5	21,9	23	16,5	31,75	44	94	15	26	42,5	요청 시
K2085.201	왼손잡이 나사	단강	78	50	20	M20x1,5	24,4	25	18	34,925	47	103	14	31,5	52,5	요청 시
K2085.221	왼손잡이 나사	단강	84	54	22	M22x1,5	25,8	28	20	38,10	51	11	15	38	57	요청 시
K2085.251	왼손잡이 나사	단강	94	60	25	M24x2,0	29,6	31	22	42,86	57	124	15	47,5	68	요청 시
K2085.301	왼손잡이 나사	단강	110	70	30	M30x2,0	34,8	37	25	50,8	66	145	17	64	88	요청 시
