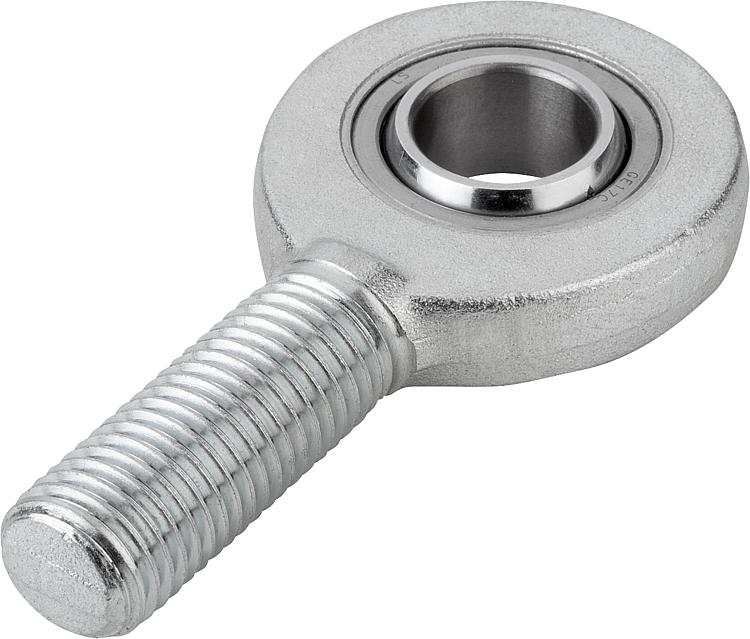

K0722슬라이딩 베어링 조인트 헤드 수나사, 좁은 타입 DIN ISO 12240-4 |
뒤로 |
|
|
설명재질:하우징 사이즈 (D) 6-10 쾌삭강 회전,
사이즈 (D) 12 단강 단조부터.
볼 조인트 롤러 베어링 스틸 경화, 연마,
광택, 경질 크롬 도금.
PTFE 섬유 접착 롤러 베어링 스틸 베어링 쉘.표면 마무리:아연 도금.정보:로드 엔드 슬라이딩 베어링은 정비가
필요 없음.
연결 치수는 DIN 648 시리즈 E에 해당함.특징: 다운로드여기에 PDF로 정리된 정보가 있습니다:
CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:
|
| 주문 번호 | 표면 마무리

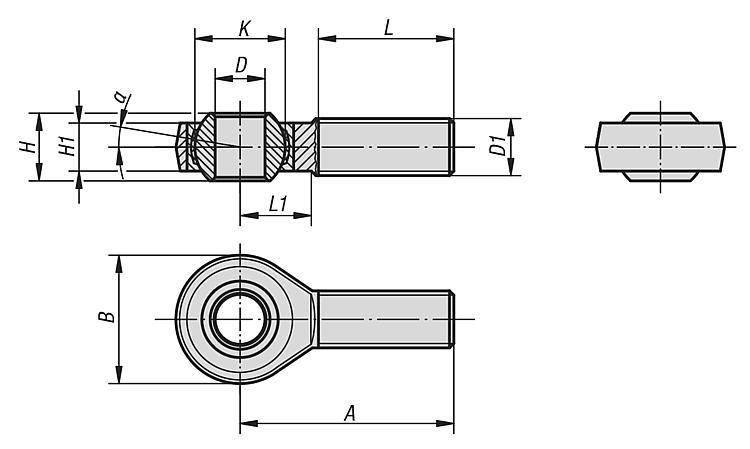

| D | D1 | A | B | H | H1 | K | L | L1 | α | 부하 등급
동적
kN | 부하 등급
정적
kN | CAD | 액세서리 | 가격 | 주문 |
|---|
| K0722.06 | 오른손잡이 나사 | 6 -0,008 | M6 | 36 | 20 | 6 | 4,4 | 10 | 18 | 11 | 12° | 3,6 | 8,2 |  | | 요청 시 | | | K0722.08 | 오른손잡이 나사 | 8 -0,008 | M8 | 42 | 24 | 8 | 6 | 13 | 22 | 12 | 12° | 5,8 | 12,9 | | | 요청 시 | | | K0722.10 | 오른손잡이 나사 | 10 -0,008 | M10 | 48 | 28 | 9 | 7 | 16 | 26 | 15 | 12° | 8,6 | 17,6 | | | 요청 시 | | | K0722.12 | 오른손잡이 나사 | 12 -0,008 | M12 | 54 | 34 | 10 | 8 | 18 | 28 | 15 | 8° | 11,4 | 24,5 | | | 요청 시 | | | K0722.16 | 오른손잡이 나사 | 17 -0,008 | M16 | 69 | 46 | 14 | 11 | 25 | 36 | 23 | 8° | 22 | 45 | | | 요청 시 | | | K0722.20 | 오른손잡이 나사 | 20 -0,010 | M20x1,5 | 78 | 53 | 16 | 13 | 29 | 43 | 25 | 8° | 31,5 | 60 | | | 요청 시 | | | K0722.061 | 왼손잡이 나사 | 6 -0,008 | M6 | 36 | 20 | 6 | 4,4 | 10 | 18 | 11 | 12° | 3,6 | 8,2 | | | 요청 시 | | | K0722.081 | 왼손잡이 나사 | 8 -0,008 | M8 | 42 | 24 | 8 | 6 | 13 | 22 | 12 | 12° | 5,8 | 12,9 | | | 요청 시 | | | K0722.101 | 왼손잡이 나사 | 10 -0,008 | M10 | 48 | 28 | 9 | 7 | 16 | 26 | 15 | 12° | 8,6 | 17,6 | | | 요청 시 | | | K0722.121 | 왼손잡이 나사 | 12 -0,008 | M12 | 54 | 34 | 10 | 8 | 18 | 28 | 15 | 8° | 11,4 | 24,5 | | | 요청 시 | | | K0722.161 | 왼손잡이 나사 | 17 -0,008 | M16 | 69 | 46 | 14 | 11 | 25 | 36 | 23 | 8° | 22 | 45 | | | 요청 시 | | | K0722.201 | 왼손잡이 나사 | 20 -0,010 | M20x1,5 | 78 | 53 | 16 | 13 | 29 | 43 | 25 | 8° | 31,5 | 60 | | | 요청 시 | |
|
| 재고 확인 여기에서 제품 가용성을 검사할 수 있습니다. |
