포크 조인트, 스틸, 스프링 볼트 있음 DIN 71752

뒤로

제품
- 작동 부품 | 스탠다드 부품
  - 조인트
    - 포크 조인트, 스틸, 스프링 볼트 있음 DIN 71752

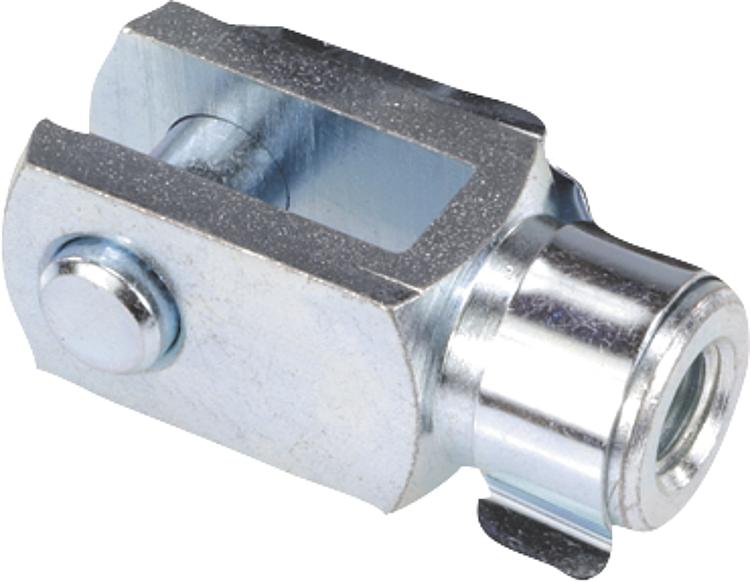

품목 설명/제품 이미지

설명재질:포크 헤드와 볼트 쾌삭강,
스프링 레그 스프링 스틸.표면 마무리:아연 도금 및 피막처리특징:

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K0731 포크 조인트, 스틸, 스프링 볼트 있음 DIN 71752

164 kB

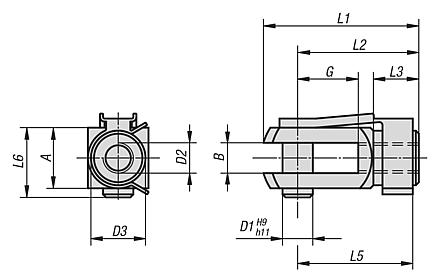

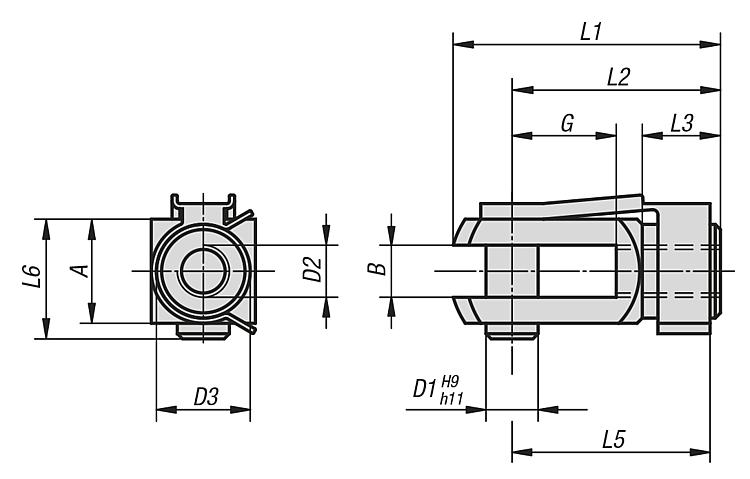

도면

캐드데이터 및 상세 정보

주문 번호	표면 마무리	B	G	D1	D2	D3	L1	L2	L3	L5	L6	A	가격
K0731.03508	우나사	4	8	4	M3,5	8	21	16	6	15	10	8	요청 시
K0731.0510	우나사	5	10	5	M5	9	26	20	7,5	19	12	10	요청 시
K0731.0612	우나사	6	12	6	M6	10	31	24	9	23	14	12	요청 시
K0731.0816	우나사	8	16	8	M8	14	42	32	12	31	19	16	요청 시
K0731.0832	우나사	8	32	8	M8	14	58	48	12	47	19	16	요청 시
K0731.1020	우나사	10	20	10	M10	18	52	40	15	39	23	20	요청 시
K0731.10120	우나사	10	20	10	M10x1,25	18	52	40	15	39	23	20	요청 시
K0731.1040	우나사	10	40	10	M10	18	72	60	15	59	23	20	요청 시
K0731.10140	우나사	10	40	10	M10x1,25	18	72	60	15	59	23	20	요청 시
K0731.1224	우나사	12	24	12	M12	20	62	48	18	47	28	24	요청 시
K0731.12124	우나사	12	24	12	M12x1,25	20	62	48	18	47	28	24	요청 시
K0731.1248	우나사	12	48	12	M12	20	86	72	18	69	28	24	요청 시
K0731.12148	우나사	12	48	12	M12x1,25	20	86	72	18	69	28	24	요청 시
K0731.1428	우나사	14	28	14	M14	24	72	56	22,5	52	31	27	요청 시
K0731.1632	우나사	16	32	16	M16	26	83	64	24	62	36	32	요청 시
K0731.16132	우나사	16	32	16	M16x1,5	26	83	64	24	62	36	32	요청 시
K0731.2040	우나사	20	40	20	M20	34	105	80	30	71,5	45	40	요청 시
K0731.05101	왼손잡이 나사	5	10	5	M5	9	26	20	7,5	19	12	10	요청 시
K0731.06121	왼손잡이 나사	6	12	6	M6	10	31	24	9	23	14	12	요청 시
K0731.08161	왼손잡이 나사	8	16	8	M8	14	42	32	12	31	19	16	요청 시
K0731.08321	왼손잡이 나사	8	32	8	M8	14	58	48	12	47	19	16	요청 시
K0731.10201	왼손잡이 나사	10	20	10	M10	18	52	40	15	39	23	20	요청 시
K0731.10401	왼손잡이 나사	10	40	10	M10	18	72	60	15	59	23	20	요청 시
K0731.12241	왼손잡이 나사	12	24	12	M12	20	62	48	18	47	28	24	요청 시
K0731.16321	왼손잡이 나사	16	32	16	M16	26	83	64	24	62	36	32	요청 시
K0731.20401	왼손잡이 나사	20	40	20	M20	34	105	80	30	71,5	45	40	요청 시
