K2080

슬라이딩 베어링 조인트 헤드 수나사, 좁은 타입 DIN ISO 12240-1, 유지보수 불필요

뒤로

제품
- 작동 부품 | 스탠다드 부품
  - 조인트
    - 슬라이딩 베어링 조인트 헤드 수나사, 좁은 타입 DIN ISO 12240-1, 유지보수 불필요

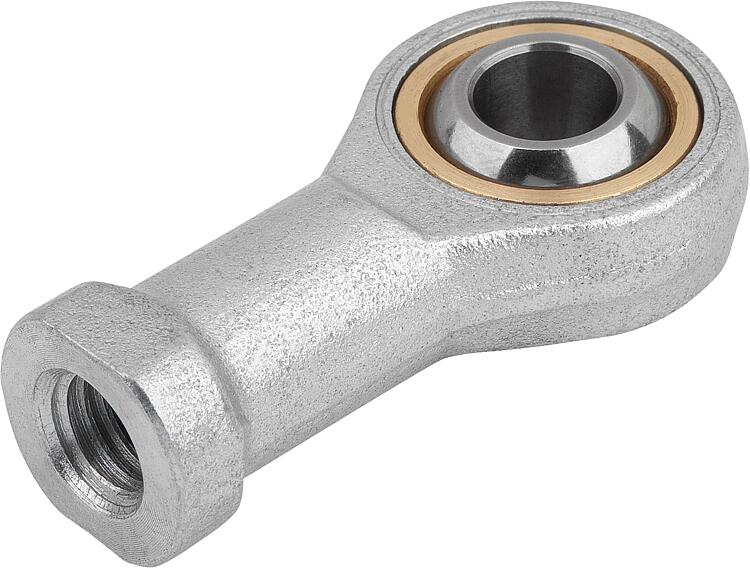

품목 설명/제품 이미지

설명재질:하우징 사이즈 (D) 5-12 쾌삭강 회전, 사이즈 (D) 16 카본 스틸 단조부터.
볼 조인트 롤러 베어링 스틸 경화, 연마, 광택 처리.
PTFE 의류 접착 동 베어링 시트.표면 마무리:아연 도금.정보:로드 엔드 슬라이딩 베어링은 정비가
필요 없음.
연결 치수는 DIN 648 시리즈 KA에 해당함.

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K2080 슬라이딩 베어링 조인트 헤드 수나사, 좁은 타입 DIN ISO 12240-1, 유지보수 불필요

276 kB

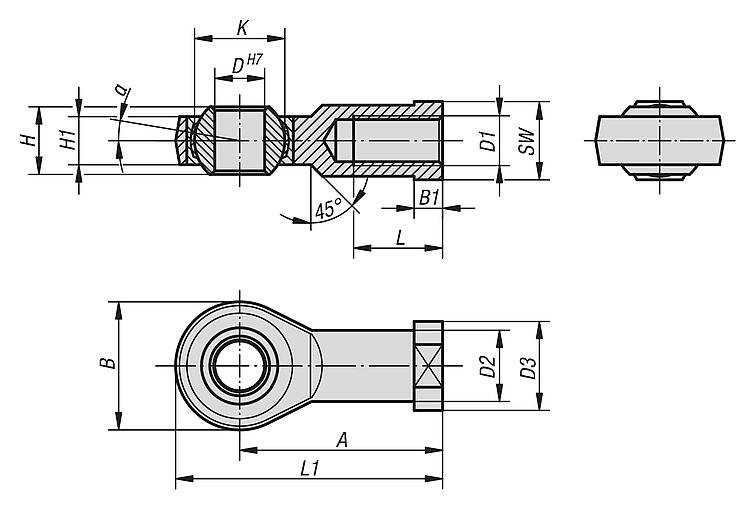

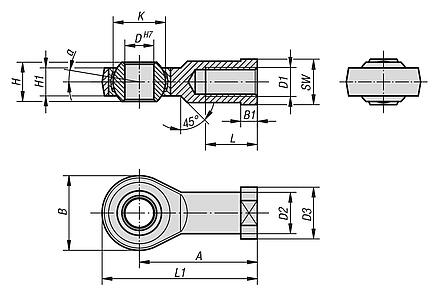

도면

캐드데이터 및 상세 정보

주문 번호	버전 2	본체 재질	A	B	B1	D	D1	D2	D3	H	H1	K	L	L1	α	SW	부하 등급 동적 kN	부하 등급 정적 kN	가격
K2080.05	오른손잡이 나사	쾌삭강	27	18	4	5	M5	8,5	11	8	6	11,11	10	36	13	9	5,7	6	요청 시
K2080.06	오른손잡이 나사	쾌삭강	30	20	5	6	M6	10	13	9	6,75	12,7	12	40	13	11	7,2	7,65	요청 시
K2080.08	오른손잡이 나사	쾌삭강	36	24	5	8	M8	12,5	16	12	9	15,875	16	48	14	14	11,6	12,9	요청 시
K2080.10	오른손잡이 나사	쾌삭강	43	28	6,5	10	M10	15	19	14	10,5	19,05	20	57	13	17	14,5	18	요청 시
K2080.10125	오른손잡이 나사	쾌삭강	43	28	6,5	10	M10x1,25	15	19	14	10,5	19,05	20	57	13	17	14,5	18	요청 시
K2080.12	오른손잡이 나사	쾌삭강	50	32	6,5	12	M12	17,5	22	16	12	22,225	22	66	13	19	17	24	요청 시
K2080.12125	오른손잡이 나사	쾌삭강	50	32	6,5	12	M12x1,25	17,5	22	16	12	22,225	22	66	13	19	17	24	요청 시
K2080.16	오른손잡이 나사	단강	64	42	8	16	M16	22	27	21	15	28,575	28	85	15	22	28,5	39	요청 시
K2080.1615	오른손잡이 나사	단강	64	42	8	16	M16x1,5	22	27	21	15	28,575	28	85	15	22	28,5	39	요청 시
K2080.20	오른손잡이 나사	단강	77	50	10	20	M20x1,5	27,5	34	25	18	34,925	33	102	14	30	42,5	57	요청 시
K2080.22	오른손잡이 나사	단강	84	54	12	22	M22x1,5	30	38	28	20	38,10	37	11	15	32	57	68	요청 시
K2080.25	오른손잡이 나사	단강	91	60	12	25	M24x2,0	33,5	42	31	22	42,86	42	124	15	36	68	85	요청 시
K2080.30	오른손잡이 나사	단강	110	70	15	30	M30x2,0	40	50	37	25	50,8	51	145	17	41	88	114	요청 시
K2080.35	오른손잡이 나사	단강	125	81	17	35	M36x2,0	46	58	43	28	57,15	56	165,5	16	50	106	142	요청 시
K2080.40	오른손잡이 나사	단강	142	91	19	40	M42x2,0	53	65	49	33	66,67	60	187,5	16	55	125	171	요청 시
K2080.051	왼손잡이 나사	쾌삭강	27	18	4	5	M5	8,5	11	8	6	11,11	10	36	13	9	5,7	6	요청 시
K2080.061	왼손잡이 나사	쾌삭강	30	20	5	6	M6	10	13	9	6,75	12,7	12	40	13	11	7,2	7,65	요청 시
K2080.081	왼손잡이 나사	쾌삭강	36	24	5	8	M8	12,5	16	12	9	15,875	16	48	14	14	11,6	12,9	요청 시
K2080.101	왼손잡이 나사	쾌삭강	43	28	6,5	10	M10	15	19	14	10,5	19,05	20	57	13	17	14,5	18	요청 시
K2080.101251	왼손잡이 나사	쾌삭강	43	28	6,5	10	M10x1,25	15	19	14	10,5	19,05	20	57	13	17	14,5	18	요청 시
K2080.121	왼손잡이 나사	쾌삭강	50	32	6,5	12	M12	17,5	22	16	12	22,225	22	66	13	19	17	24	요청 시
K2080.121251	왼손잡이 나사	쾌삭강	50	32	6,5	12	M12x1,25	17,5	22	16	12	22,225	22	66	13	19	17	24	요청 시
K2080.161	왼손잡이 나사	단강	64	42	8	16	M16	22	27	21	15	28,575	28	85	15	22	28,5	39	요청 시
K2080.16151	왼손잡이 나사	단강	64	42	8	16	M16x1,5	22	27	21	15	28,575	28	85	15	22	28,5	39	요청 시
K2080.201	왼손잡이 나사	단강	77	50	10	20	M20x1,5	27,5	34	25	18	34,925	33	102	14	30	42,5	57	요청 시
K2080.221	왼손잡이 나사	단강	84	54	12	22	M22x1,5	30	38	28	20	38,10	37	11	15	32	57	68	요청 시
K2080.251	왼손잡이 나사	단강	91	60	12	25	M24x2,0	33,5	42	31	22	42,86	42	124	15	36	68	85	요청 시
K2080.301	왼손잡이 나사	단강	110	70	15	30	M30x2,0	40	50	37	25	50,8	51	145	17	41	88	114	요청 시
K2080.351	왼손잡이 나사	단강	125	81	17	35	M36x2,0	46	58	43	28	57,15	56	165,5	16	50	106	142	요청 시
K2080.401	왼손잡이 나사	단강	142	91	19	40	M42x2,0	53	65	49	33	66,67	60	187,5	16	55	125	171	요청 시
