K2084

슬라이딩 베어링 조인트 헤드 암나사, 좁은 타입, DIN ISO 12240-1 유지보수 불필요

뒤로

제품
- 작동 부품 | 스탠다드 부품
  - 조인트
    - 슬라이딩 베어링 조인트 헤드 암나사, 좁은 타입, DIN ISO 12240-1 유지보수 불필요

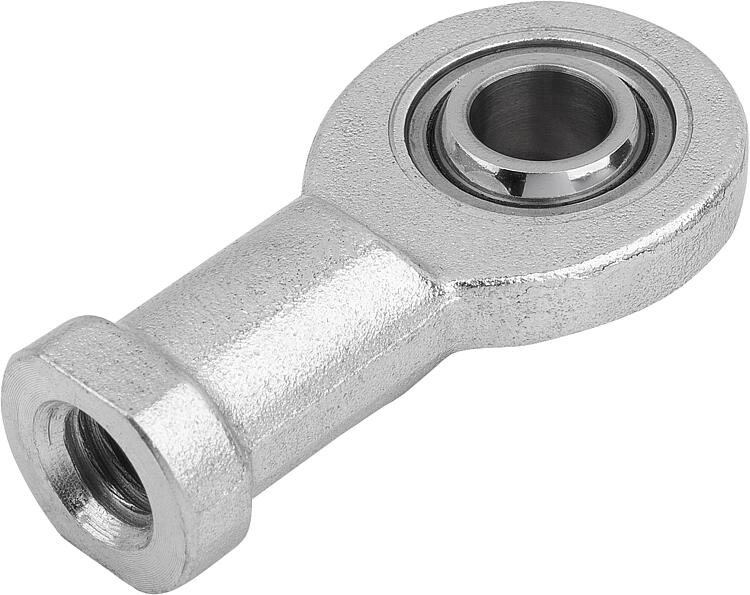

품목 설명/제품 이미지

설명재질:하우징 사이즈 (D) 6-12 쾌삭강 회전,
사이즈 (D) 17 단강 단조부터.
볼 조인트 롤러 베어링 스틸 경화, 연마,
광택, 경질 크롬 도금.
PTFE 섬유 접착 롤러 베어링 스틸 베어링 쉘.표면 마무리:아연 도금.정보:로드 엔드 슬라이딩 베어링은 정비가 필요 없음. 연결 치수는 DIN 648 시리즈 E에 해당함.

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K2084 슬라이딩 베어링 조인트 헤드 암나사, 좁은 타입, DIN ISO 12240-1 유지보수 불필요

271 kB

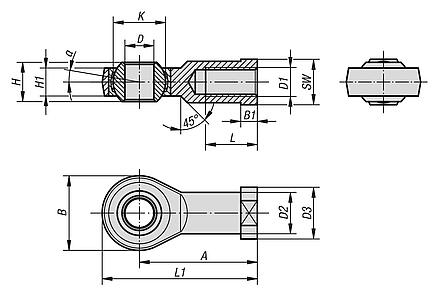

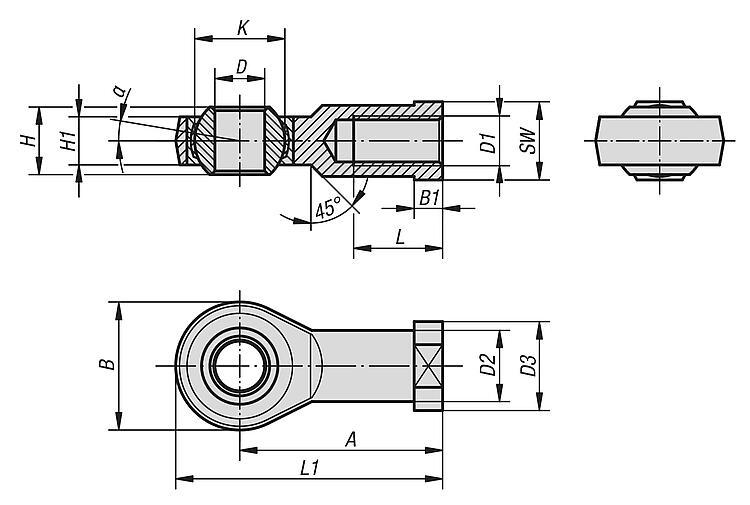

도면

캐드데이터 및 상세 정보

주문 번호	버전 2	본체 재질	A	B	B1	D	D1	D2	D3	H	H1	K	L	L1	α	SW	부하 등급 동적 kN	부하 등급 정적 kN	가격
K2084.06	오른손잡이 나사	쾌삭강	30	21	5	6	M6	10	13	6	4,4	10	11	40,5	13	11	3,6	8,15	요청 시
K2084.08	오른손잡이 나사	쾌삭강	36	24	5	8	M8	12,5	16	8	6	13	15	48	15	14	5,85	12,9	요청 시
K2084.10	오른손잡이 나사	쾌삭강	43	29	6,5	10	M10	15	19	9	7	16	20	57,5	12	17	8,65	17,6	요청 시
K2084.10125	오른손잡이 나사	쾌삭강	43	29	6,5	10	M10x1,25	15	19	9	7	16	20	57,5	12	17	8,65	17,6	요청 시
K2084.12	오른손잡이 나사	쾌삭강	50	34	6,5	12	M12	17,5	22	10	8	18	23	67	11	19	11,4	24,5	요청 시
K2084.12125	오른손잡이 나사	쾌삭강	50	34	6,5	12	M12x1,25	17,5	22	10	8	18	23	67	11	19	11,4	24,5	요청 시
K2084.17	오른손잡이 나사	단강	67	46	10	17	M16	24	30	14	14	25	34	90	10	27	22,4	45	요청 시
K2084.20	오른손잡이 나사	단강	77	53	10	20	M20x1,5	27,5	35	16	16	29	40	103,5	9	32	31,5	60	요청 시
K2084.25	오른손잡이 나사	단강	94	64	12	25	M24x2,0	33,5	42	20	20	35,5	48	126	7	36	51	83	요청 시
K2084.30	오른손잡이 나사	단강	110	73	15	30	M30x2,0	40	50	22	22	40,7	56	146,5	6	41	66,5	110	요청 시
K2084.061	왼손잡이 나사	쾌삭강	30	21	5	6	M6	10	13	6	4,4	10	11	40,5	13	11	3,6	8,15	요청 시
K2084.081	왼손잡이 나사	쾌삭강	36	24	5	8	M8	12,5	16	8	6	13	15	48	15	14	5,85	12,9	요청 시
K2084.101	왼손잡이 나사	쾌삭강	43	29	6,5	10	M10	15	19	9	7	16	20	57,5	12	17	8,65	17,6	요청 시
K2084.101251	왼손잡이 나사	쾌삭강	43	29	6,5	10	M10x1,25	15	19	9	7	16	20	57,5	12	17	8,65	17,6	요청 시
K2084.121	왼손잡이 나사	쾌삭강	50	34	6,5	12	M12	17,5	22	10	8	18	23	67	11	19	11,4	24,5	요청 시
K2084.121251	왼손잡이 나사	쾌삭강	50	34	6,5	12	M12x1,25	17,5	22	10	8	18	23	67	11	19	11,4	24,5	요청 시
K2084.171	왼손잡이 나사	단강	67	46	10	17	M16	24	30	14	14	25	34	90	10	27	22,4	45	요청 시
K2084.201	왼손잡이 나사	단강	77	53	10	20	M20x1,5	27,5	35	16	16	29	40	103,5	9	32	31,5	60	요청 시
K2084.251	왼손잡이 나사	단강	94	64	12	25	M24x2,0	33,5	42	20	20	35,5	48	126	7	36	51	83	요청 시
K2084.301	왼손잡이 나사	단강	110	73	15	30	M30x2,0	40	50	22	22	40,7	56	146,5	6	41	66,5	110	요청 시
