K2082

일반 베어링이 있는 로드 엔드 암나사, 스테인레스 스틸, DIN ISO 12240-1, 유지보수 불필요

뒤로

제품
- 작동 부품 | 스탠다드 부품
  - 조인트
    - 일반 베어링이 있는 로드 엔드 암나사, 스테인레스 스틸, DIN ISO 12240-1, 유지보수 불필요

품목 설명/제품 이미지

설명재질:

하우징, 단조 스테인레스 스틸 1.4057.
볼 조인트 1.4034 경화 및 연마.
베어링 쉘, 스테인레스 스틸 1.4571.

표면 마무리:광택.정보:로드 엔드 슬라이딩 베어링은 정비가
필요 없음.
연결 치수는 DIN 648 시리즈 KA에 해당함.특징:

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K2082 일반 베어링이 있는 로드 엔드 암나사, 스테인레스 스틸, DIN ISO 12240-1, 유지보수 불필요

281 kB

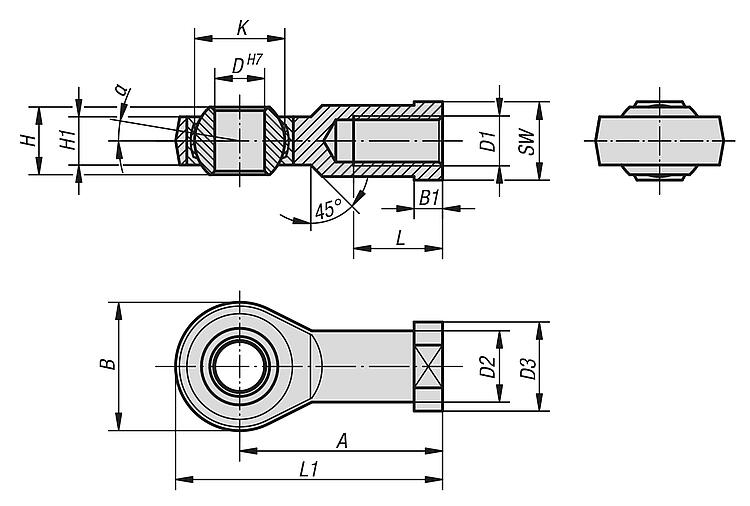

도면

캐드데이터 및 상세 정보

주문 번호	버전 2	A	B	B1	D	D1	D2	D3	H	H1	K	L	L1	α	SW	부하 등급 동적 kN	부하 등급 정적 kN	가격
K2082.05	오른손잡이 나사	27	18	4	5	M5	8,5	11	8	6	11,11	10	36	13	9	5,7	6	요청 시
K2082.06	오른손잡이 나사	30	20	5	6	M6	10	13	9	6,75	12,7	12	40	13	11	7,2	7,65	요청 시
K2082.08	오른손잡이 나사	36	24	5	8	M8	12,5	16	12	9	15,875	16	48	14	14	11,6	12,9	요청 시
K2082.10	오른손잡이 나사	43	28	6,5	10	M10	15	19	14	10,5	19,05	20	57	13	17	14,5	18	요청 시
K2082.10125	오른손잡이 나사	43	28	6,5	10	M10x1,25	15	19	14	10,5	19,05	20	57	13	17	14,5	18	요청 시
K2082.12	오른손잡이 나사	50	32	6,5	12	M12	17,5	22	16	12	22,225	22	66	13	19	17	24	요청 시
K2082.12125	오른손잡이 나사	50	32	6,5	12	M12x1,25	17,5	22	16	12	22,225	22	66	13	19	17	24	요청 시
K2082.16	오른손잡이 나사	64	42	8	16	M16	22	27	21	15	28,575	28	85	15	22	28,5	39	요청 시
K2082.1615	오른손잡이 나사	64	42	8	16	M16x1,5	22	27	21	15	28,575	28	85	15	22	28,5	39	요청 시
K2082.20	오른손잡이 나사	77	50	10	20	M20x1,5	27,5	34	25	18	34,925	33	102	14	30	42,5	57	요청 시
K2082.22	오른손잡이 나사	84	54	12	22	M22x1,5	30	38	28	20	38,10	37	111	15	32	57	68	요청 시
K2082.25	오른손잡이 나사	91	60	12	25	M24x2,0	33,5	42	31	22	42,86	42	124	15	36	68	85	요청 시
K2082.30	오른손잡이 나사	110	70	15	30	M30x2,0	40	50	37	25	50,8	51	145	17	41	88	114	요청 시
K2082.051	왼손잡이 나사	27	18	4	5	M5	8,5	11	8	6	11,11	10	36	13	9	5,7	6	요청 시
K2082.061	왼손잡이 나사	30	20	5	6	M6	10	13	9	6,75	12,7	12	40	13	11	7,2	7,65	요청 시
K2082.081	왼손잡이 나사	36	24	5	8	M8	12,5	16	12	9	15,875	16	48	14	14	11,6	12,9	요청 시
K2082.101	왼손잡이 나사	43	28	6,5	10	M10	15	19	14	10,5	19,05	20	57	13	17	14,5	18	요청 시
K2082.101251	왼손잡이 나사	43	28	6,5	10	M10x1,25	15	19	14	10,5	19,05	20	57	13	17	14,5	18	요청 시
K2082.121	왼손잡이 나사	50	32	6,5	12	M12	17,5	22	16	12	22,225	22	66	13	19	17	24	요청 시
K2082.121251	왼손잡이 나사	50	32	6,5	12	M12x1,25	17,5	22	16	12	22,225	22	66	13	19	17	24	요청 시
K2082.161	왼손잡이 나사	64	42	8	16	M16	22	27	21	15	28,575	28	85	15	22	28,5	39	요청 시
K2082.16151	왼손잡이 나사	64	42	8	16	M16x1,5	22	27	21	15	28,575	28	85	15	22	28,5	39	요청 시
K2082.201	왼손잡이 나사	77	50	10	20	M20x1,5	27,5	34	25	18	34,925	33	102	14	30	42,5	57	요청 시
K2082.221	왼손잡이 나사	84	54	12	22	M22x1,5	30	38	28	20	38,10	37	111	15	32	57	68	요청 시
K2082.251	왼손잡이 나사	91	60	12	25	M24x2,0	33,5	42	31	22	42,86	42	124	15	36	68	85	요청 시
K2082.301	왼손잡이 나사	110	70	15	30	M30x2,0	40	50	37	25	50,8	51	145	17	41	88	114	요청 시
