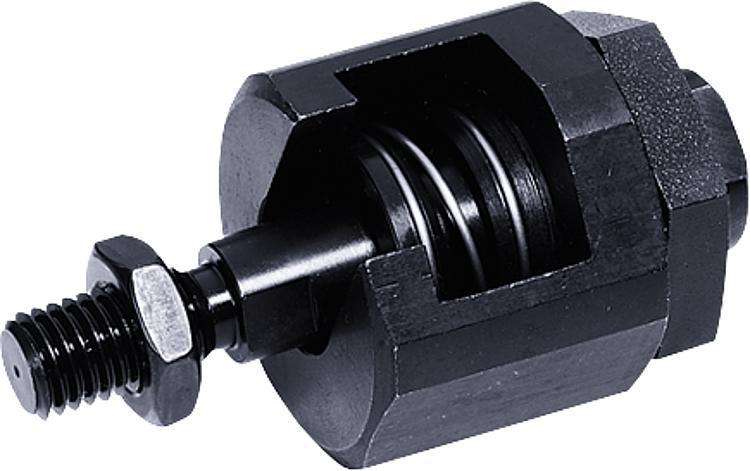

K0711퀵 플러그 커플링 앵글/레디얼 오프셋 보정 |
뒤로 |
|
|
설명재질:커플링 부품, 단강.
갈고리 및 팬, 스틸.
너트, 단강.
카운터 너트(EN 24035), 스틸, 품질 등급 8.8
스프링, 스테인레스 스틸.표면 마무리:커플링 부품, 질산 처리, 검정색.
갈고리 및 팬, 열처리 및 인산염 처리.
너트, 인산염 처리.

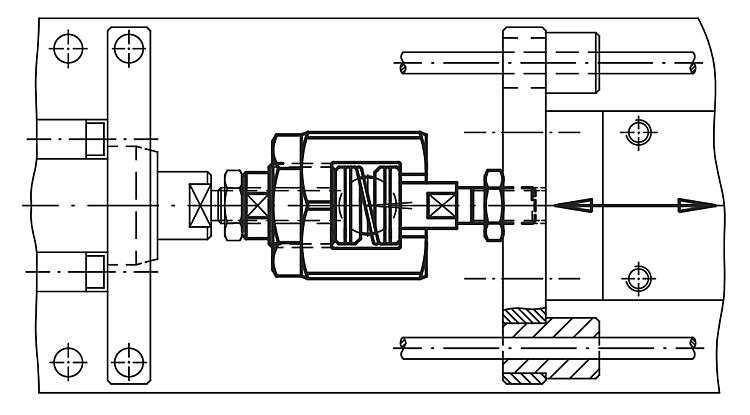

카운터 너트, 검정색.정보:다방면의 적용과 이용(예: 비방향성 선형 운동)을
위한 축 운동 없는 조절형 각도/방사 오프셋 보정
퀵 플러그 커플링.
느슨한 구성 부품 없는 컴팩트한 설계.
조립 및 해체는 T 슬롯을 통해 이루어고,
매뉴얼로 재조정이 필요치 않습니다.
퀵 플러그 커플링은 연결 나사를 통해 공압 유압
실린더와 연결할 수 있습니다.
퀵 플러그 커플링은 어떠한 토크도 전달하지
않습니다. 특징: 다운로드여기에 PDF로 정리된 정보가 있습니다:
CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:
|

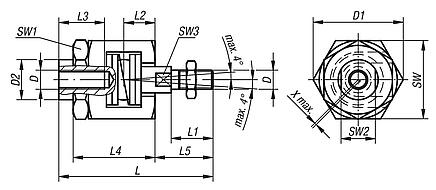

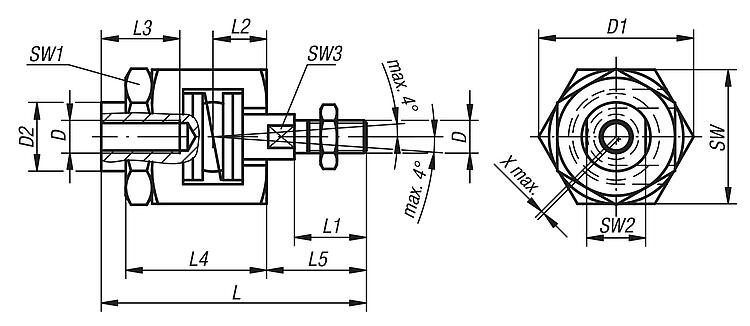

주문 번호
| D | D1 | D2 | L | L1 | L2 | L3
min. | L4 | L5 | SW | SW1 | SW2 | SW3 | 반경 변위
보정
최대 X | 허용 장력 및
압력 부하
max. kN | CAD | 액세서리 | 가격 | 주문 |
|---|
| K0711.06 | M6 | 24,5 | 9,6 | 52 | 14 | 9,5 | 13 | 29 | 18,5 | 22 | 19 | 8 | 5 | 0,6 | 2,5 |  | | 요청 시 | | | K0711.08 | M8 | 30 | 15 | 63 | 18 | 11,5 | 16 | 33 | 23,5 | 27 | 24 | 13 | 7 | 0,6 | 4,5 | | | 요청 시 | | | K0711.10 | M10 | 44 | 21 | 81 | 22 | 16 | 24 | 43 | 30,5 | 41 | 36 | 18 | 12 | 0,7 | 6,5 | | | 요청 시 | | | K0711.101 | M10x1,25 | 44 | 21 | 81 | 22 | 16 | 24 | 43 | 30,5 | 41 | 36 | 18 | 12 | 0,7 | 6,5 | | | 요청 시 | | | K0711.12 | M12 | 44 | 21 | 85 | 26 | 16 | 24 | 43 | 34,5 | 41 | 36 | 18 | 12 | 0,7 | 10 | | | 요청 시 | | | K0711.121 | M12x1,25 | 44 | 21 | 85 | 26 | 16 | 24 | 43 | 34,5 | 41 | 36 | 18 | 12 | 0,7 | 10 | | | 요청 시 | | | K0711.16 | M16 | 60 | 32 | 121 | 34 | 26 | 34 | 62 | 45 | 55 | 46 | 27 | 18 | 1 | 18 | | | 요청 시 | | | K0711.161 | M16x1,5 | 60 | 32 | 121 | 34 | 26 | 34 | 62 | 45 | 55 | 46 | 27 | 18 | 1 | 18 | | | 요청 시 | | | K0711.20 | M20 | 60 | 32 | 129 | 42 | 26 | 34 | 62 | 53 | 55 | 46 | 27 | 18 | 1 | 30 | | | 요청 시 | | | K0711.201 | M20x1,5 | 60 | 32 | 129 | 42 | 26 | 34 | 62 | 53 | 55 | 46 | 27 | 18 | 1 | 30 | | | 요청 시 | |
|
| 재고 확인 여기에서 제품 가용성을 검사할 수 있습니다. |
