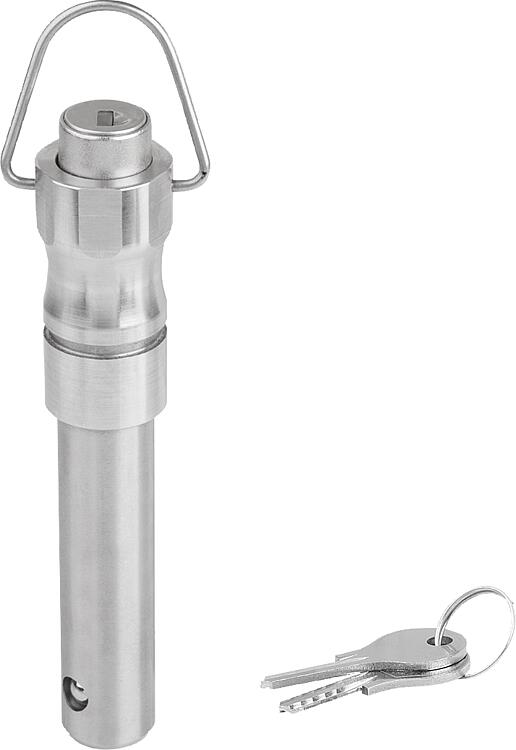

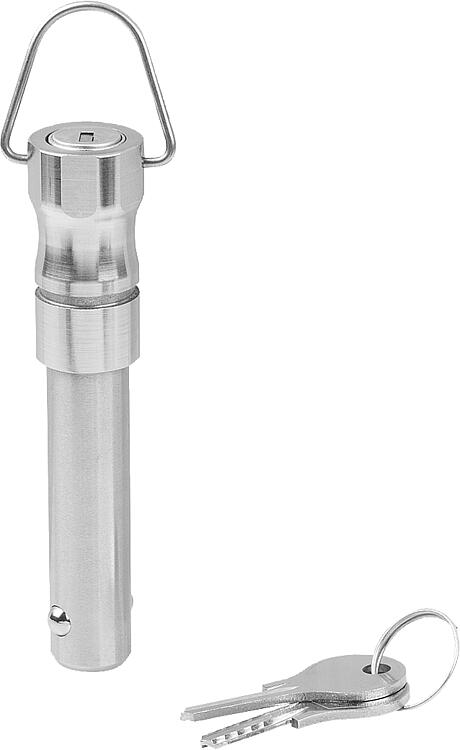

K1803_B오목한 그립과 링이 있는 잠금식 볼 잠금 핀 |
뒤로 |
|
|
설명제품 설명:볼 잠금 핀은 구성 부품을 신속하고 간편하게 고정하고 연결하는데 사용됩니다. 잠금형 버전은 연결이 무단으로 풀리는 것을 방지합니다.
키로 압력 실린더 잠금 장치를 열면 양쪽 볼이 잠금 해제되어 연결하려는 부품에 끼워 넣을 수 있습니다. 압력 실린더 잠금 장치를 손으로 누르면 볼 연결이 안전하게 잠깁니다. 볼은 키로만 열 수 있습니다.재질:스틸 부품, 스테인리스 스틸.
잠금장치, Zamac 합금.
키, 스틸, 아연 도금.표면 마무리:광택 처리.정보:전단 강도 더블 엣지 (F) = S τ aB max.
전단 강도 수치는 이론적인 파괴 하중입니다. 이는 안전요인을 고려하지 않고 모든 책임을 배제하는 구속력 없는 기준치입니다. 기재된 값은 참고용으로만 사용되고 속성의 법적 구속력을 보장하지 않습니다.
부하 값은 DIN 50141에 따라 계산되었습니다. 볼 잠금 핀이 각각의 용도에 적합한지는 사용자가 개별적으로 결정해야 합니다.
볼 잠금 핀이 사용되는 가장 다양한 재료, 기상 조건 및 마모도가 계산된 값에 영향을 미칠 수 있습니다.
압력 잠금 장치는 동시 잠금 방식입니다. 모든 잠금 실린더는 동일한 키로 열 수 있습니다. 잠금형 볼 잠금 핀은 두 개의 키가 함께 제공됩니다.요청 시:기타 모델.특징: 다운로드여기에 PDF로 정리된 정보가 있습니다:
CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:
|
| 주문 번호 | 타입 | 형태 타입 | D | D1 | D2 | D3 | D4 | L | L1 | L2 | L3 | L4 | L5 | L6 | SW | 마운팅 홀
H11 | 전단 강도
더블 엣지
max. kN | CAD | 액세서리 | 가격 | 주문 |
|---|
| K1803.102208020 | B | 손잡이와 링 있음 | 22 | 8 | 9,5 | 20 | 33 | 20 | 7,8 | 49,2 | 69,3 | 30,3 | 27,8 | 28 | 21 | 8 | 38 |  | | 요청 시 | | | K1803.102208025 | B | 손잡이와 링 있음 | 22 | 8 | 9,5 | 20 | 33 | 25 | 7,8 | 49,2 | 69,3 | 30,3 | 32,8 | 28 | 21 | 8 | 38 | | | 요청 시 | | | K1803.102208030 | B | 손잡이와 링 있음 | 22 | 8 | 9,5 | 20 | 33 | 30 | 7,8 | 49,2 | 69,3 | 30,3 | 37,8 | 28 | 21 | 8 | 38 | | | 요청 시 | | | K1803.102208035 | B | 손잡이와 링 있음 | 22 | 8 | 9,5 | 20 | 33 | 35 | 7,8 | 49,2 | 69,3 | 30,3 | 42,8 | 28 | 21 | 8 | 38 | | | 요청 시 | | | K1803.102208040 | B | 손잡이와 링 있음 | 22 | 8 | 9,5 | 20 | 33 | 40 | 7,8 | 49,2 | 69,3 | 30,3 | 47,8 | 28 | 21 | 8 | 38 | | | 요청 시 | | | K1803.102208045 | B | 손잡이와 링 있음 | 22 | 8 | 9,5 | 20 | 33 | 45 | 7,8 | 49,2 | 69,3 | 30,3 | 52,8 | 28 | 21 | 8 | 38 | | | 요청 시 | | | K1803.102208050 | B | 손잡이와 링 있음 | 22 | 8 | 9,5 | 20 | 33 | 50 | 7,8 | 49,2 | 69,3 | 30,3 | 57,8 | 28 | 21 | 8 | 38 | | | 요청 시 | | | K1803.102210020 | B | 손잡이와 링 있음 | 22 | 10 | 12 | 20 | 33 | 20 | 8,9 | 49,2 | 69,3 | 30,3 | 28,9 | 28 | 21 | 10 | 60 | | | 요청 시 | | | K1803.102210025 | B | 손잡이와 링 있음 | 22 | 10 | 12 | 20 | 33 | 25 | 8,9 | 49,2 | 69,3 | 30,3 | 33,9 | 28 | 21 | 10 | 60 | | | 요청 시 | | | K1803.102210030 | B | 손잡이와 링 있음 | 22 | 10 | 12 | 20 | 33 | 30 | 8,9 | 49,2 | 69,3 | 30,3 | 38,9 | 28 | 21 | 10 | 60 | | | 요청 시 | | | K1803.102210035 | B | 손잡이와 링 있음 | 22 | 10 | 12 | 20 | 33 | 35 | 8,9 | 49,2 | 69,3 | 30,3 | 43,9 | 28 | 21 | 10 | 60 | | | 요청 시 | | | K1803.102210040 | B | 손잡이와 링 있음 | 22 | 10 | 12 | 20 | 33 | 40 | 8,9 | 49,2 | 69,3 | 30,3 | 48,9 | 28 | 21 | 10 | 60 | | | 요청 시 | | | K1803.102210045 | B | 손잡이와 링 있음 | 22 | 10 | 12 | 20 | 33 | 45 | 8,9 | 49,2 | 69,3 | 30,3 | 53,9 | 28 | 21 | 10 | 60 | | | 요청 시 | | | K1803.102210050 | B | 손잡이와 링 있음 | 22 | 10 | 12 | 20 | 33 | 50 | 8,9 | 49,2 | 69,3 | 30,3 | 58,9 | 28 | 21 | 10 | 60 | | | 요청 시 | | | K1803.102210060 | B | 손잡이와 링 있음 | 22 | 10 | 12 | 20 | 33 | 60 | 8,9 | 49,2 | 69,3 | 30,3 | 68,9 | 28 | 21 | 10 | 60 | | | 요청 시 | | | K1803.102212025 | B | 손잡이와 링 있음 | 22 | 12 | 14,5 | 20 | 33 | 25 | 9,9 | 49,2 | 69,3 | 30,3 | 34,9 | 28 | 21 | 12 | 86 | | | 요청 시 | | | K1803.102212030 | B | 손잡이와 링 있음 | 22 | 12 | 14,5 | 20 | 33 | 30 | 9,9 | 49,2 | 69,3 | 30,3 | 39,9 | 28 | 21 | 12 | 86 | | | 요청 시 | | | K1803.102212035 | B | 손잡이와 링 있음 | 22 | 12 | 14,5 | 20 | 33 | 35 | 9,9 | 49,2 | 69,3 | 30,3 | 44,9 | 28 | 21 | 12 | 86 | | | 요청 시 | | | K1803.102212040 | B | 손잡이와 링 있음 | 22 | 12 | 14,5 | 20 | 33 | 40 | 9,9 | 49,2 | 69,3 | 30,3 | 49,9 | 28 | 21 | 12 | 86 | | | 요청 시 | | | K1803.102212045 | B | 손잡이와 링 있음 | 22 | 12 | 14,5 | 20 | 33 | 45 | 9,9 | 49,2 | 69,3 | 30,3 | 54,9 | 28 | 21 | 12 | 86 | | | 요청 시 | | | K1803.102212050 | B | 손잡이와 링 있음 | 22 | 12 | 14,5 | 20 | 33 | 50 | 9,9 | 49,2 | 69,3 | 30,3 | 59,9 | 28 | 21 | 12 | 86 | | | 요청 시 | | | K1803.102212060 | B | 손잡이와 링 있음 | 22 | 12 | 14,5 | 20 | 33 | 60 | 9,9 | 49,2 | 69,3 | 30,3 | 69,9 | 28 | 21 | 12 | 86 | | | 요청 시 | | | K1803.102212070 | B | 손잡이와 링 있음 | 22 | 12 | 14,5 | 20 | 33 | 70 | 9,9 | 49,2 | 69,3 | 30,3 | 79,9 | 28 | 21 | 12 | 86 | | | 요청 시 | | | K1803.102212080 | B | 손잡이와 링 있음 | 22 | 12 | 14,5 | 20 | 33 | 80 | 9,9 | 49,2 | 69,3 | 30,3 | 89,9 | 28 | 21 | 12 | 86 | | | 요청 시 | | | K1803.102216030 | B | 손잡이와 링 있음 | 22 | 16 | 19 | 20 | 33 | 30 | 13,1 | 51,2 | 69,3 | 30,3 | 43,1 | 28 | 21 | 16 | 153 | | | 요청 시 | | | K1803.102216035 | B | 손잡이와 링 있음 | 22 | 16 | 19 | 20 | 33 | 35 | 13,1 | 51,2 | 69,3 | 30,3 | 48,1 | 28 | 21 | 16 | 153 | | | 요청 시 | | | K1803.102216040 | B | 손잡이와 링 있음 | 22 | 16 | 19 | 20 | 33 | 40 | 13,1 | 51,2 | 69,3 | 30,3 | 53,1 | 28 | 21 | 16 | 153 | | | 요청 시 | | | K1803.102216045 | B | 손잡이와 링 있음 | 22 | 16 | 19 | 20 | 33 | 45 | 13,1 | 51,2 | 69,3 | 30,3 | 58,1 | 28 | 21 | 16 | 153 | | | 요청 시 | | | K1803.102216050 | B | 손잡이와 링 있음 | 22 | 16 | 19 | 20 | 33 | 50 | 13,1 | 51,2 | 69,3 | 30,3 | 63,1 | 28 | 21 | 16 | 153 | | | 요청 시 | | | K1803.102216060 | B | 손잡이와 링 있음 | 22 | 16 | 19 | 20 | 33 | 60 | 13,1 | 51,2 | 69,3 | 30,3 | 73,1 | 28 | 21 | 16 | 153 | | | 요청 시 | | | K1803.102216070 | B | 손잡이와 링 있음 | 22 | 16 | 19 | 20 | 33 | 70 | 13,1 | 51,2 | 69,3 | 30,3 | 83,1 | 28 | 21 | 16 | 153 | | | 요청 시 | | | K1803.102216080 | B | 손잡이와 링 있음 | 22 | 16 | 19 | 20 | 33 | 80 | 13,1 | 51,2 | 69,3 | 30,3 | 93,1 | 28 | 21 | 16 | 153 | | | 요청 시 | |
|
| 재고 확인 여기에서 제품 가용성을 검사할 수 있습니다. |
