K1841스테인리스 스틸 마운트 부시 상태 센서 포함 |
뒤로 |
|
|

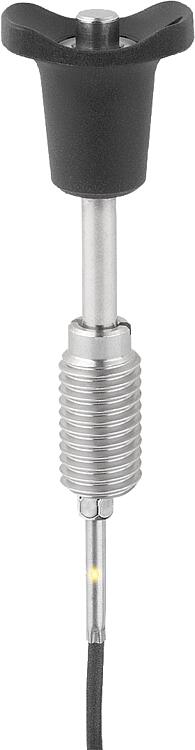

설명제품 설명:마운트 부시는 볼 잠금 핀 또는 잠금 핀을 위한 장착 지점을 형성하여 안전하고 정확하게 잠글 수 있습니다.
상태 센서가 있는 마운트 부시에는 부시에 가변적으로 조정 가능한 센서가 있습니다. 이를 통해 마운트 부시에 볼트가 있는지 여부를 전자식으로 조회할 수 있습니다. 여러 부시가 사용되는 경우 볼 잠금 핀 또는 잠금 핀이 있는 부시를 결정할 수 있습니다.재질:스테인리스 스틸 마운트 부시 1.4305.
스테인레스 스틸 센서.
클램핑 너트 황동.표면 마무리:마운트 부시 및 센서 표면 광택 처리. 클램프 너트 니켈 도금.정보:상태 센서와 클램핑 너트는 조립되지 않은 상태로 제공됩니다. 클램핑 너트의 최대 조임 토크: 1.2 Nm.기술 데이터:유도형 센서: 출력 회로: PNP 폐쇄기(NO) 작동 전압 10 - 30 V DC 작동 전류 <100 mA 스위칭 간격 1 mm 스위칭 주기: <3500 Hz 단락 방지: 있음 역극성 보호: 있음 보호 등급: IP 67 연결 유형: 2 m PVC 케이블 온도 범위: -25° C ~ +70°C 승인: CE, c-UL-u, EAC이용:상태 센서가 연결된 마운트 부시로 작동에 따른 공정을 제어할 수 있습니다. 또한 볼 잠금 핀 또는 잠금 핀이 원하는 위치에 있는 것을 보장할 수 있습니다.조립:센서는 클램핑 너트로 부시에 장착되고 축 방향으로 조정됩니다. 마지막으로 클램핑 너트를 조여 센서를 고정합니다.

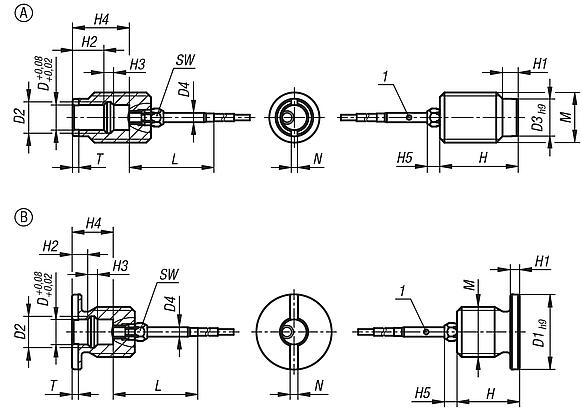

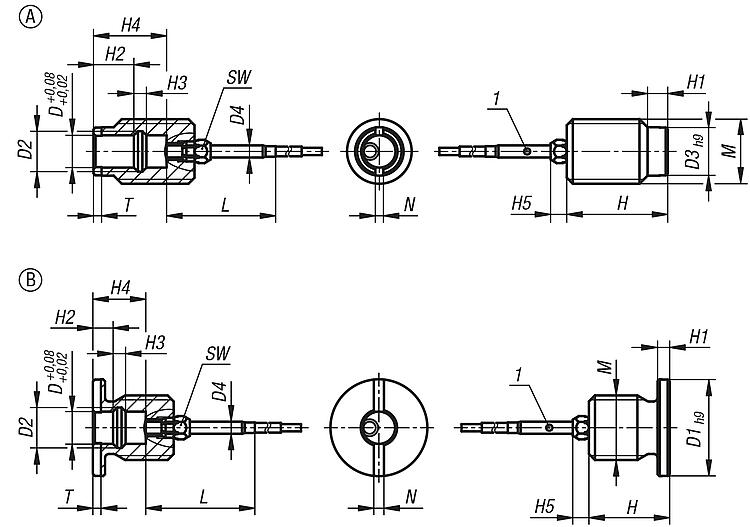

자세한 절차는 조립 설명서에 기술되어 있습니다.안전:상태 센서가 있는 마운트 부시는 사람을 보호하는 데 적합하지 않습니다.도면 설명:A형: 연속 나사산 B형: 나사산 및 플랜지 포함
1) LED
BN = 갈색 BK = 검정색 BU = 청색 특징: 다운로드여기에 PDF로 정리된 정보가 있습니다:
CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:
|

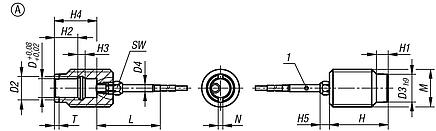

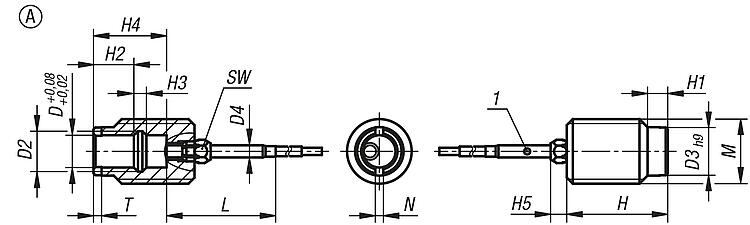

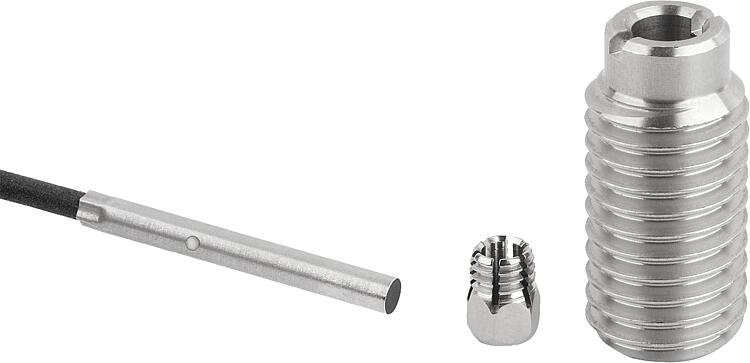

상태 센서가 있는 스테인리스 스틸 포지셔닝 부싱, A형, 연속 나사산 |
자세한 정보 |
주문 번호 | 타입 | 형태 타입 | D | D2 | D3 | D4 | H | H1 | H2 | H3 | H4 | H5 | L | M | N | T | SW | CAD | 액세서리 | 가격 | 주문 |
---|
K1841.11051201 | A | 전산 나사 | 5 | 6 | 9 | 3 | 25 | 4 | 10 | 1,5 | 16,2 | 4 | 27 | M12 | 1,5 | 1,5 | 5 | | | 요청 시 | | K1841.11061601 | A | 전산 나사 | 6 | 7,5 | 12 | 3 | 25 | 5 | 10 | 2 | 17,1 | 4 | 27 | M16 | 2 | 2 | 5 | | | 요청 시 | | K1841.11081601 | A | 전산 나사 | 8 | 10 | 12 | 3 | 25 | 5 | 10 | 3,1 | 18,1 | 4 | 27 | M16 | 2 | 2 | 5 | | | 요청 시 | | K1841.11102401 | A | 전산 나사 | 10 | 13 | 18 | 3 | 30 | 6 | 8 | 4 | 17,2 | 4 | 27 | M24 | 2,5 | 3 | 5 | | | 요청 시 | | K1841.11122401 | A | 전산 나사 | 12 | 15 | 18 | 3 | 30 | 6 | 8 | 4,8 | 18,2 | 4 | 27 | M24 | 2,5 | 3 | 5 | | | 요청 시 | | K1841.11163001 | A | 전산 나사 | 16 | 20 | 24 | 3 | 35 | 8 | 11 | 6 | 24,2 | 4 | 27 | M30 | 2,5 | 3 | 5 | | | 요청 시 | |
|

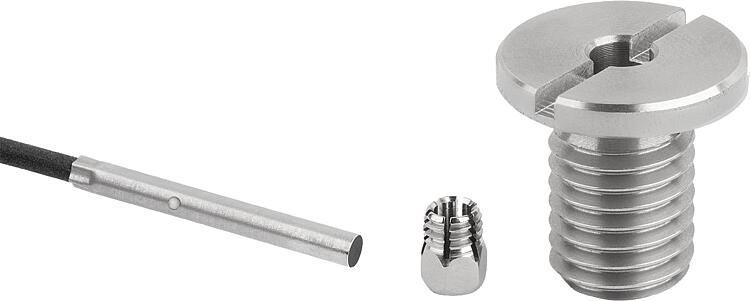

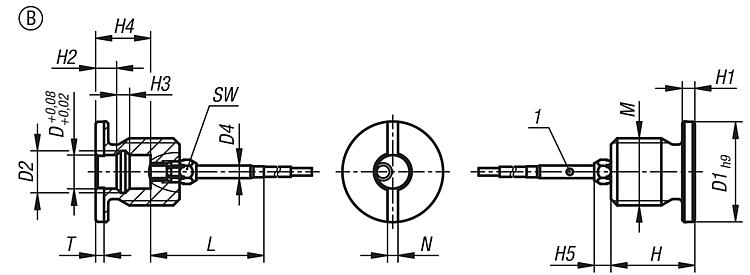

상태 센서가 있는 스테인리스 스틸 포지셔닝 부싱, B형, 나사산 및 플랜지 포함 |
자세한 정보 |
주문 번호 | 타입 | 형태 타입 | D | D1 | D2 | D4 | H | H1 | H2 | H3 | H4 | H5 | L | M | N | T | SW | CAD | 액세서리 | 가격 | 주문 |
---|
K1841.12051201 | B | 나사산 및 플랜지 포함 | 5 | 20 | 6 | 3 | 20 | 3 | 5 | 1,5 | 11,2 | 4 | 27 | M12 | 2 | 2 | 5 | | | 요청 시 | | K1841.12061601 | B | 나사산 및 플랜지 포함 | 6 | 24 | 7,5 | 3 | 20 | 3 | 5 | 2 | 12,1 | 4 | 27 | M16 | 2,5 | 2 | 5 | | | 요청 시 | | K1841.12081601 | B | 나사산 및 플랜지 포함 | 8 | 24 | 10 | 3 | 20 | 3 | 5 | 3,1 | 13,1 | 4 | 27 | M16 | 2,5 | 2 | 5 | | | 요청 시 | | K1841.12102401 | B | 나사산 및 플랜지 포함 | 10 | 34 | 13 | 3 | 25 | 5 | 10 | 4 | 19,2 | 4 | 27 | M24 | 2,5 | 3 | 5 | | | 요청 시 | | K1841.12122401 | B | 나사산 및 플랜지 포함 | 12 | 34 | 15 | 3 | 25 | 5 | 10 | 4,8 | 20,2 | 4 | 27 | M24 | 2,5 | 3 | 5 | | | 요청 시 | | K1841.12163001 | B | 나사산 및 플랜지 포함 | 16 | 40 | 20 | 3 | 30 | 5 | 10 | 6 | 23,2 | 4 | 27 | M30 | 2,5 | 3 | 5 | | | 요청 시 | |
|
|
재고 확인 여기에서 제품 가용성을 검사할 수 있습니다. |
