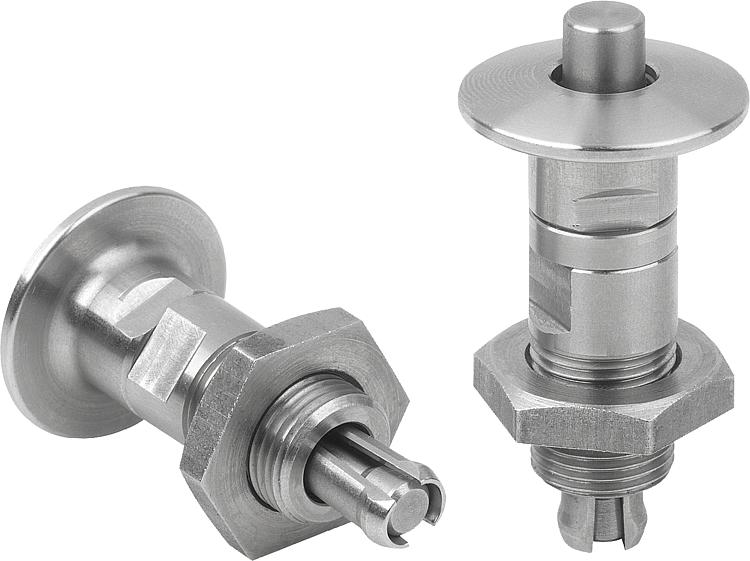

K1565스테인리스 스틸 버섯형 그립이 있는 스테인리스 스틸 로크 핀 |
뒤로 |
|
|
설명제품 설명:로킹 핀을 이용하여 별도의 플레이트 2개를 대상 부품 없이 빠르고 간단하게 연결할 수 있습니다. 재질:스테인리스 스틸 소재 하우징 및 푸시 버튼.표면 마무리:하우징 및 푸시 버튼, 자연적 마무리.정보:두께가 3~12mm인 플레이트용 조립방식.
스테인리스 스틸과 같은 단단한 소재의 베이스 플레이트를 사용하십시오.액추에이션 원리:로킹 핀을 마운팅 플레이트에 나사가 다른 쪽에서 보일 때까지 돌리십시오.
버튼을 누르고 로킹 핀을 사전 가공한 베이스 플레이트에 끼우십시오.

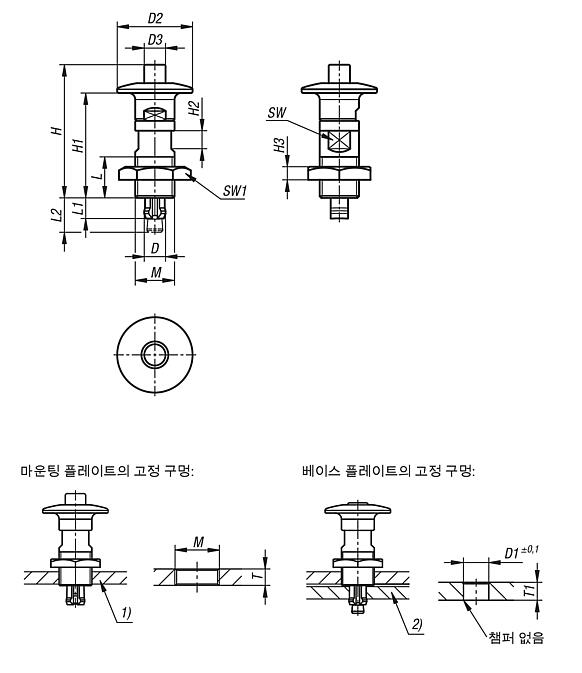

두 플레이트가 맞물릴 때까지 로킹 핀을 다른 방향으로 돌리고 카운터 너트로 고정하십시오.도면 설명:특징: 다운로드여기에 PDF로 정리된 정보가 있습니다:
CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:
|
| 주문 번호 | D

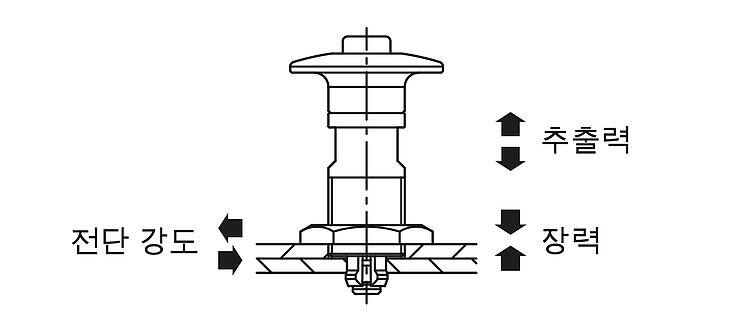

| D1 | D2 | D3 | H | H1 | H2 | H3 | L | L1 | L2 | M | SW | SW1 | T | T1 | 온도 저항
| 전단 강도
kN | 추출력 F
kN | 장력
N | CAD | 액세서리 | 가격 | 주문 |
|---|
| K1565.173 | 6,5 | 6,5 | 23 | 6,5 | 40 | 32 | 5,5 | 4 | 12,5 | 6,5 | 10,5 | M12x1 | 10 | 19 | 3-8 | 3 | ≤180 °C | 0,2 | 0,15 | 3 |  | | 요청 시 | | | K1565.176 | 6,5 | 6,5 | 23 | 6,5 | 37 | 29 | 5,5 | 4 | 12,5 | 9,5 | 13,5 | M12x1 | 10 | 19 | 3-8 | 6 | ≤180 °C | 0,2 | 0,15 | 3 | | | 요청 시 | | | K1565.193 | 8,5 | 8,5 | 32 | 10 | 51 | 41,5 | 7 | 4 | 16,5 | 6,5 | 11 | M16X1 | 14 | 24 | 3-12 | 3 | ≤180 °C | 0,4 | 0,3 | 6 | | | 요청 시 | | | K1565.196 | 8,5 | 8,5 | 32 | 10 | 48 | 38,5 | 7 | 4 | 16,5 | 9,5 | 14 | M16X1 | 14 | 24 | 3-12 | 6 | ≤180 °C | 0,4 | 0,3 | 6 | | | 요청 시 | |
|
| 재고 확인 여기에서 제품 가용성을 검사할 수 있습니다. |
