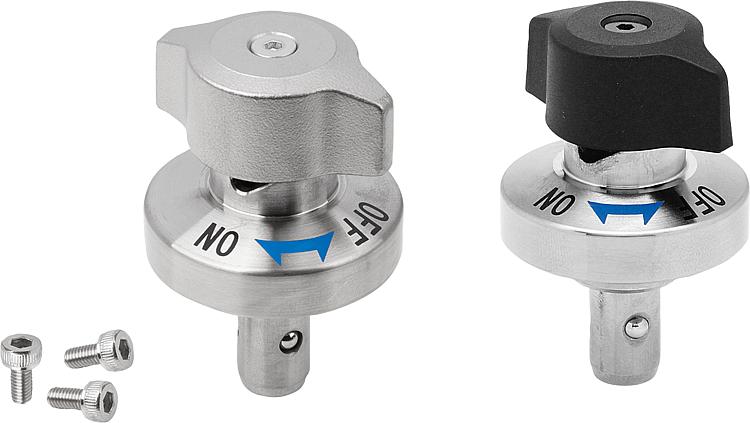

K1064회전식 작동 및 플라스틱 또는 스테인리스 트위스트 노브를이 있는 볼 잠금 핀 |
뒤로 |
|
|
설명재질:스테인레스 스틸 하우징.
스틸 또는 스테인레스 스틸 볼트.
PA(폴리아미드) 열가소성 또는 스테인레스 스틸 노브.
스테인레스 스틸 볼 및 스프링.표면 마무리:자연적으로 마무리된 하우징.
열처리 및 니켈 플레이트 처리된 스틸 볼트.
열처리된 스테인레스 스틸 볼트.
노브, 유리 섬유 강화, 검은색 또는 자연적으로 마무리.
열처리된 볼.정보:플레이트 두께 6mm 또는 12mm용 조립방식 1.
플레이트 두께 20mm까지용 조립방식 2.
고정나사 M2 또는 M3 포함.
고정력이 초과되면 플레이트 사이에 0.1mm 이상의 간격이 생깁니다.
경고:표기된 추출력은 부싱 K1065를 사용한 경우에 한해 적용됩니다.액세서리:마운팅 부싱 K1065.
상태 센서가 있는 마운팅 부싱 K1843.
상태 센서용 마운팅 부싱 K1844.

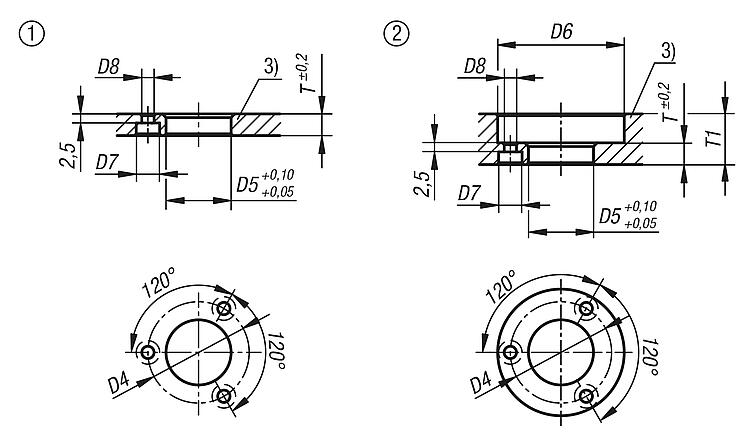

도면 설명:1) 조립 방식 1
2) 조립 방식 2
3) 플레이트
다운로드여기에 PDF로 정리된 정보가 있습니다:
CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:
|

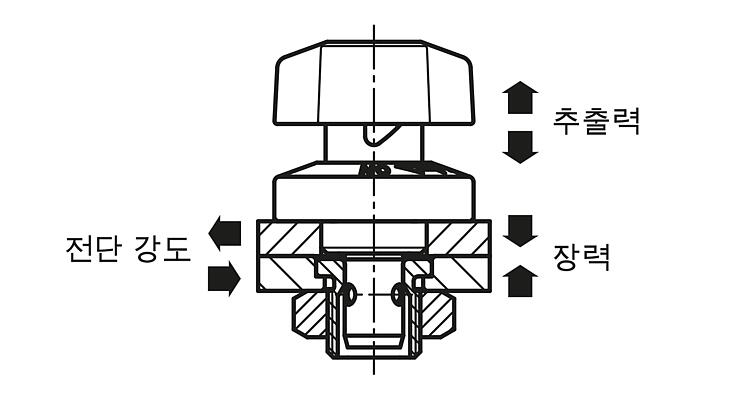

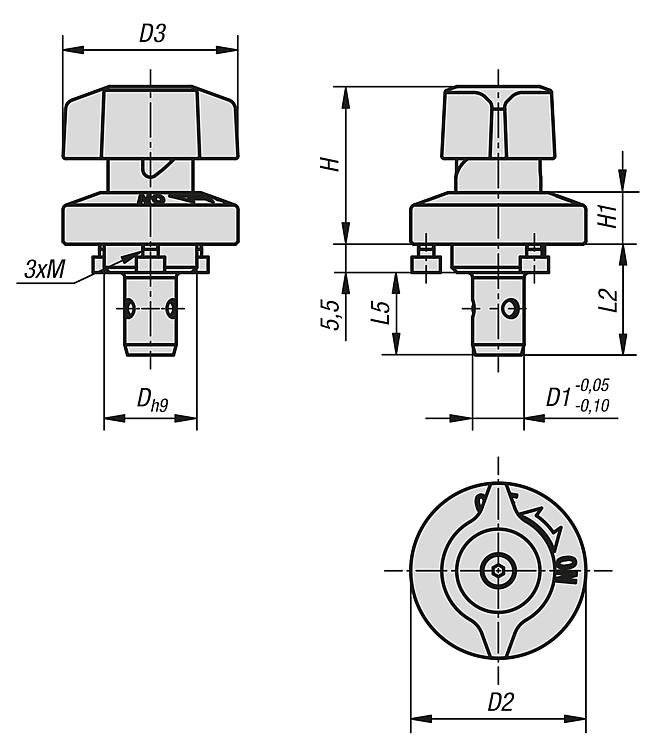

| 주문 번호 | 구성품 재질 | 버전 2 | D | D1 | D2 | D3 | D4 | H | H1 | L2 | L5 | M | D5 | D6 | D7 | D8 | T | T1 | 지탱력
N | 장력
N | 전단 강도
kN | 추출력 F
kN | 온도 저항
| CAD | 액세서리 | 가격 | 주문 |
|---|
| K1064.620 | 폴리아미드 | 스틸 볼트 | 14 | 6 | 25 | 25 | 21 | 24,5 | 6,5 | 19,5 | 14 | M2x3 | 14 | 26 | 4,4 | 2,4 | 6 | 6-10 | 90 | 30 | 3 | 0,5 | ≤130 °C |  | | 요청 시 | | | K1064.1022 | 폴리아미드 | 스틸 볼트 | 18 | 10 | 34 | 34 | 28 | 31 | 10 | 21,5 | 16 | M3x4 | 18 | 35 | 6,5 | 3,4 | 6 | 6-14 | 150 | 50 | 9 | 1,5 | ≤130 °C | | | 요청 시 | | | K1064.1028 | 폴리아미드 | 스틸 볼트 | 18 | 10 | 34 | 34 | 28 | 31 | 10 | 27,5 | 22 | M3x4 | 18 | 35 | 6,5 | 3,4 | 12 | 12-20 | 150 | 50 | 9 | 1,5 | ≤130 °C | | | 요청 시 | | | K1064.1620 | 스테인리스 스틸 | 볼트, 스테인리스 스틸 | 14 | 6 | 25 | 25 | 21 | 24,5 | 6,5 | 19,5 | 14 | M2x3 | 14 | 26 | 4,4 | 2,4 | 6 | 6-10 | 90 | 30 | 3 | 0,5 | ≤130 °C | | | 요청 시 | | | K1064.11022 | 스테인리스 스틸 | 볼트, 스테인리스 스틸 | 18 | 10 | 34 | 34 | 28 | 31 | 10 | 21,5 | 16 | M3x4 | 18 | 35 | 6,5 | 3,4 | 6 | 6-14 | 150 | 50 | 9 | 1,5 | ≤130 °C | | | 요청 시 | | | K1064.11028 | 스테인리스 스틸 | 볼트, 스테인리스 스틸 | 18 | 10 | 34 | 34 | 28 | 31 | 10 | 27,5 | 22 | M3x4 | 18 | 35 | 6,5 | 3,4 | 12 | 12-20 | 150 | 50 | 9 | 1,5 | ≤130 °C | | | 요청 시 | |
|
| 재고 확인 여기에서 제품 가용성을 검사할 수 있습니다. |
