K1803

볼 잠금 핀, 잠금형

뒤로

제품
- 작동 부품 | 스탠다드 부품
  - 스프링 플런저, 인덱스 플런저, 볼 잠금핀
    - 볼 잠금 핀
      - 볼 잠금 핀, 잠금형

품목 설명/제품 이미지

전 품목 불러오기/필터링

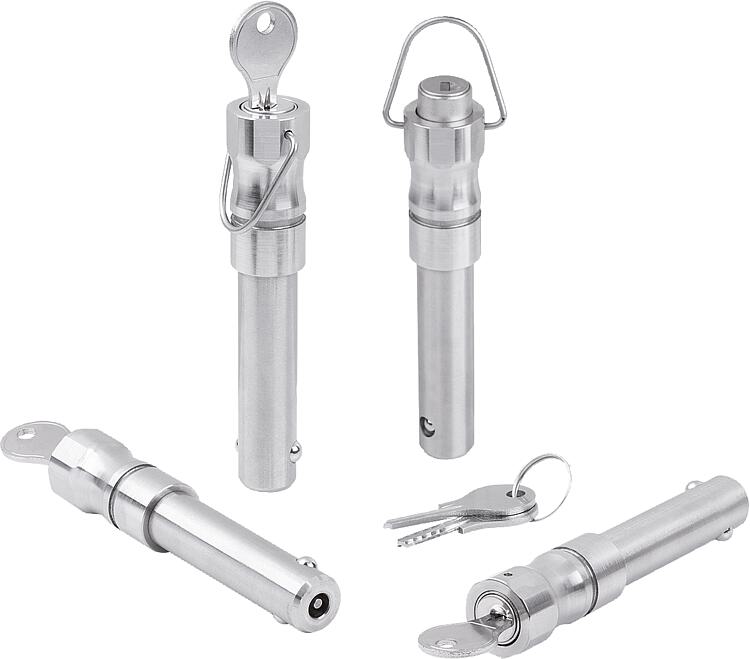

설명제품 설명:볼 잠금 핀은 구성 부품을 신속하고 간편하게 고정하고 연결하는데 사용됩니다. 잠금형 버전은 연결이 무단으로 풀리는 것을 방지합니다.

키로 압력 실린더 잠금 장치를 열면 양쪽 볼이 잠금 해제되어 연결하려는 부품에 끼워 넣을 수 있습니다. 압력 실린더 잠금 장치를 손으로 누르면 볼 연결이 안전하게 잠깁니다. 볼은 키로만 열 수 있습니다.재질:스틸 부품, 스테인리스 스틸.
잠금장치, Zamac 합금.
키, 스틸, 아연 도금.표면 마무리:광택 처리.정보:전단 강도 더블 엣지 (F) = S τ aB max.

전단 강도 수치는 이론적인 파괴 하중입니다. 이는 안전요인을 고려하지 않고 모든 책임을 배제하는 구속력 없는 기준치입니다. 기재된 값은 참고용으로만 사용되고 속성의 법적 구속력을 보장하지 않습니다.

부하 값은 DIN 50141에 따라 계산되었습니다. 볼 잠금 핀이 각각의 용도에 적합한지는 사용자가 개별적으로 결정해야 합니다.

볼 잠금 핀이 사용되는 가장 다양한 재료, 기상 조건 및 마모도가 계산된 값에 영향을 미칠 수 있습니다.

압력 잠금 장치는 동시 잠금 방식입니다. 모든 잠금 실린더는 동일한 키로 열 수 있습니다. 잠금형 볼 잠금 핀은 두 개의 키가 함께 제공됩니다.요청 시:기타 모델.액세서리:볼 잠금 볼트용 마운트 부싱 K0724
안전 나선형 케이블 K0367
루프 리테이닝 케이블 K0367
키 링 K0367도면 설명:

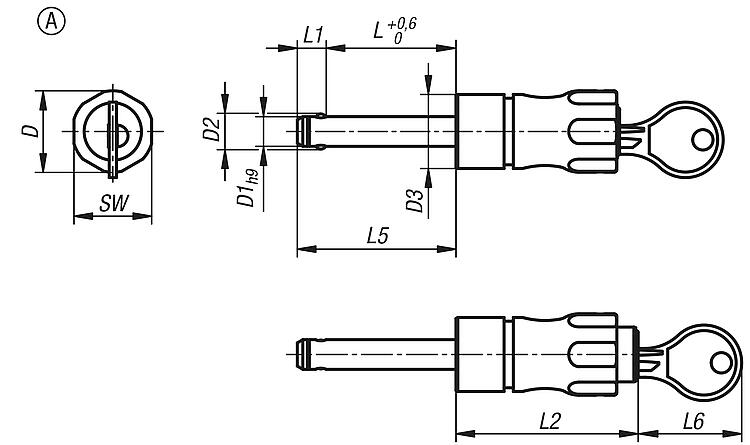

타입 A: 손잡이 있음

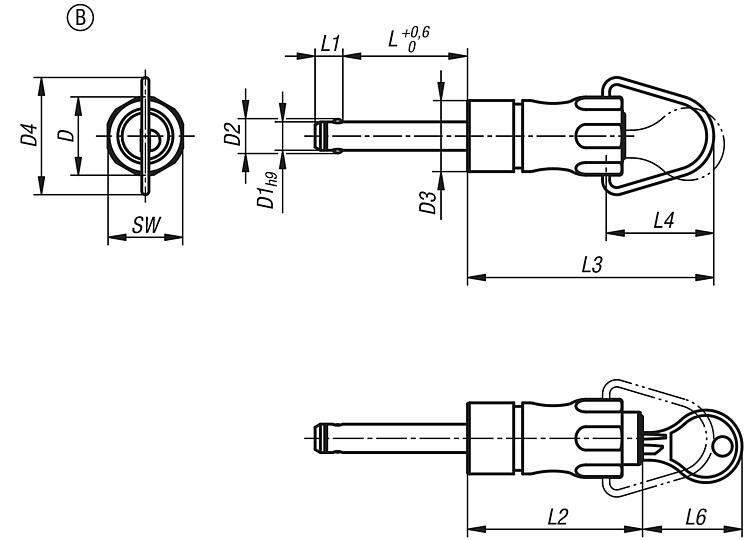

타입 B: 손잡이와 링 있음

특징:

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K1803 볼 잠금 핀, 잠금형

187 kB

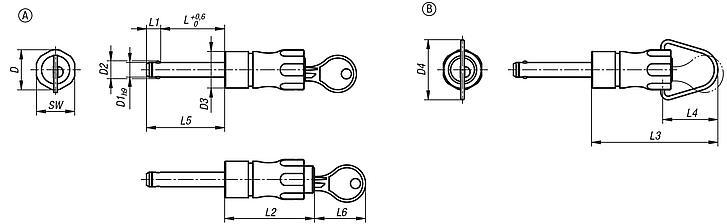

도면 (전체 요약)

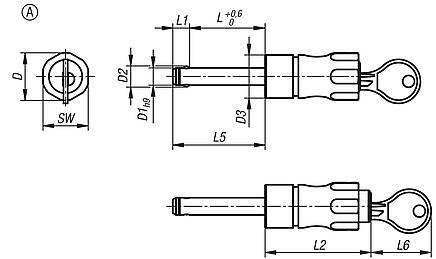

오목한 그립이 있는 잠금식 볼 잠금 핀

자세한 정보

도면

캐드데이터 및 상세 정보

주문 번호	타입	형태 타입	D	D1	D2	D3	L	L1	L2	L5	L6	SW	마운팅 홀 H11	전단 강도 더블 엣지 max. kN	가격
K1803.002208020	A	손잡이 있음	22	8	9,5	20	20	7,8	49,2	27,8	28	21	8	38	요청 시
K1803.002208025	A	손잡이 있음	22	8	9,5	20	25	7,8	49,2	32,8	28	21	8	38	요청 시
K1803.002208030	A	손잡이 있음	22	8	9,5	20	30	7,8	49,2	37,8	28	21	8	38	요청 시
K1803.002208035	A	손잡이 있음	22	8	9,5	20	35	7,8	49,2	42,8	28	21	8	38	요청 시
K1803.002208040	A	손잡이 있음	22	8	9,5	20	40	7,8	49,2	47,8	28	21	8	38	요청 시
K1803.002208045	A	손잡이 있음	22	8	9,5	20	45	7,8	49,2	52,8	28	21	8	38	요청 시
K1803.002208050	A	손잡이 있음	22	8	9,5	20	50	7,8	49,2	57,8	28	21	8	38	요청 시
K1803.002210020	A	손잡이 있음	22	10	12	20	20	8,9	49,2	28,9	28	21	10	60	요청 시
K1803.002210025	A	손잡이 있음	22	10	12	20	25	8,9	49,2	33,9	28	21	10	60	요청 시
K1803.002210030	A	손잡이 있음	22	10	12	20	30	8,9	49,2	38,9	28	21	10	60	요청 시
K1803.002210035	A	손잡이 있음	22	10	12	20	35	8,9	49,2	43,9	28	21	10	60	요청 시
K1803.002210040	A	손잡이 있음	22	10	12	20	40	8,9	49,2	48,9	28	21	10	60	요청 시
K1803.002210045	A	손잡이 있음	22	10	12	20	45	8,9	49,2	53,9	28	21	10	60	요청 시
K1803.002210050	A	손잡이 있음	22	10	12	20	50	8,9	49,2	58,9	28	21	10	60	요청 시
K1803.002210060	A	손잡이 있음	22	10	12	20	60	8,9	49,2	68,9	28	21	10	60	요청 시
K1803.002212025	A	손잡이 있음	22	12	14,5	20	25	9,9	49,2	34,9	28	21	12	86	요청 시
K1803.002212030	A	손잡이 있음	22	12	14,5	20	30	9,9	49,2	39,9	28	21	12	86	요청 시
K1803.002212035	A	손잡이 있음	22	12	14,5	20	35	9,9	49,2	44,9	28	21	12	86	요청 시
K1803.002212040	A	손잡이 있음	22	12	14,5	20	40	9,9	49,2	49,9	28	21	12	86	요청 시
K1803.002212045	A	손잡이 있음	22	12	14,5	20	45	9,9	49,2	54,9	28	21	12	86	요청 시
K1803.002212050	A	손잡이 있음	22	12	14,5	20	50	9,9	49,2	59,9	28	21	12	86	요청 시
K1803.002212060	A	손잡이 있음	22	12	14,5	20	60	9,9	49,2	69,9	28	21	12	86	요청 시
K1803.002212070	A	손잡이 있음	22	12	14,5	20	70	9,9	49,2	79,9	28	21	12	86	요청 시
K1803.002212080	A	손잡이 있음	22	12	14,5	20	80	9,9	49,2	89,9	28	21	12	86	요청 시
K1803.002216030	A	손잡이 있음	22	16	19	20	30	13,1	51,2	43,1	28	21	16	153	요청 시
K1803.002216035	A	손잡이 있음	22	16	19	20	35	13,1	51,2	48,1	28	21	16	153	요청 시
K1803.002216040	A	손잡이 있음	22	16	19	20	40	13,1	51,2	53,1	28	21	16	153	요청 시
K1803.002216045	A	손잡이 있음	22	16	19	20	45	13,1	51,2	58,1	28	21	16	153	요청 시
K1803.002216050	A	손잡이 있음	22	16	19	20	50	13,1	51,2	63,1	28	21	16	153	요청 시
K1803.002216060	A	손잡이 있음	22	16	19	20	60	13,1	51,2	73,1	28	21	16	153	요청 시
K1803.002216070	A	손잡이 있음	22	16	19	20	70	13,1	51,2	83,1	28	21	16	153	요청 시
K1803.002216080	A	손잡이 있음	22	16	19	20	80	13,1	51,2	93,1	28	21	16	153	요청 시

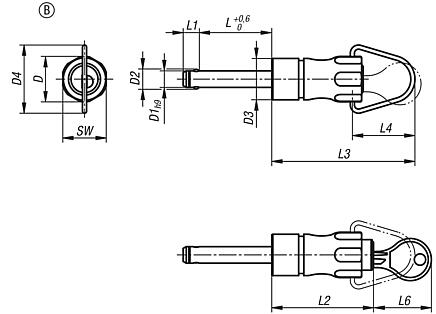

오목한 그립과 링이 있는 잠금식 볼 잠금 핀

자세한 정보

도면

캐드데이터 및 상세 정보

주문 번호	타입	형태 타입	D	D1	D2	D3	D4	L	L1	L2	L3	L4	L5	L6	SW	마운팅 홀 H11	전단 강도 더블 엣지 max. kN	가격
K1803.102208020	B	손잡이와 링 있음	22	8	9,5	20	33	20	7,8	49,2	69,3	30,3	27,8	28	21	8	38	요청 시
K1803.102208025	B	손잡이와 링 있음	22	8	9,5	20	33	25	7,8	49,2	69,3	30,3	32,8	28	21	8	38	요청 시
K1803.102208030	B	손잡이와 링 있음	22	8	9,5	20	33	30	7,8	49,2	69,3	30,3	37,8	28	21	8	38	요청 시
K1803.102208035	B	손잡이와 링 있음	22	8	9,5	20	33	35	7,8	49,2	69,3	30,3	42,8	28	21	8	38	요청 시
K1803.102208040	B	손잡이와 링 있음	22	8	9,5	20	33	40	7,8	49,2	69,3	30,3	47,8	28	21	8	38	요청 시
K1803.102208045	B	손잡이와 링 있음	22	8	9,5	20	33	45	7,8	49,2	69,3	30,3	52,8	28	21	8	38	요청 시
K1803.102208050	B	손잡이와 링 있음	22	8	9,5	20	33	50	7,8	49,2	69,3	30,3	57,8	28	21	8	38	요청 시
K1803.102210020	B	손잡이와 링 있음	22	10	12	20	33	20	8,9	49,2	69,3	30,3	28,9	28	21	10	60	요청 시
K1803.102210025	B	손잡이와 링 있음	22	10	12	20	33	25	8,9	49,2	69,3	30,3	33,9	28	21	10	60	요청 시
K1803.102210030	B	손잡이와 링 있음	22	10	12	20	33	30	8,9	49,2	69,3	30,3	38,9	28	21	10	60	요청 시
K1803.102210035	B	손잡이와 링 있음	22	10	12	20	33	35	8,9	49,2	69,3	30,3	43,9	28	21	10	60	요청 시
K1803.102210040	B	손잡이와 링 있음	22	10	12	20	33	40	8,9	49,2	69,3	30,3	48,9	28	21	10	60	요청 시
K1803.102210045	B	손잡이와 링 있음	22	10	12	20	33	45	8,9	49,2	69,3	30,3	53,9	28	21	10	60	요청 시
K1803.102210050	B	손잡이와 링 있음	22	10	12	20	33	50	8,9	49,2	69,3	30,3	58,9	28	21	10	60	요청 시
K1803.102210060	B	손잡이와 링 있음	22	10	12	20	33	60	8,9	49,2	69,3	30,3	68,9	28	21	10	60	요청 시
K1803.102212025	B	손잡이와 링 있음	22	12	14,5	20	33	25	9,9	49,2	69,3	30,3	34,9	28	21	12	86	요청 시
K1803.102212030	B	손잡이와 링 있음	22	12	14,5	20	33	30	9,9	49,2	69,3	30,3	39,9	28	21	12	86	요청 시
K1803.102212035	B	손잡이와 링 있음	22	12	14,5	20	33	35	9,9	49,2	69,3	30,3	44,9	28	21	12	86	요청 시
K1803.102212040	B	손잡이와 링 있음	22	12	14,5	20	33	40	9,9	49,2	69,3	30,3	49,9	28	21	12	86	요청 시
K1803.102212045	B	손잡이와 링 있음	22	12	14,5	20	33	45	9,9	49,2	69,3	30,3	54,9	28	21	12	86	요청 시
K1803.102212050	B	손잡이와 링 있음	22	12	14,5	20	33	50	9,9	49,2	69,3	30,3	59,9	28	21	12	86	요청 시
K1803.102212060	B	손잡이와 링 있음	22	12	14,5	20	33	60	9,9	49,2	69,3	30,3	69,9	28	21	12	86	요청 시
K1803.102212070	B	손잡이와 링 있음	22	12	14,5	20	33	70	9,9	49,2	69,3	30,3	79,9	28	21	12	86	요청 시
K1803.102212080	B	손잡이와 링 있음	22	12	14,5	20	33	80	9,9	49,2	69,3	30,3	89,9	28	21	12	86	요청 시
K1803.102216030	B	손잡이와 링 있음	22	16	19	20	33	30	13,1	51,2	69,3	30,3	43,1	28	21	16	153	요청 시
K1803.102216035	B	손잡이와 링 있음	22	16	19	20	33	35	13,1	51,2	69,3	30,3	48,1	28	21	16	153	요청 시
K1803.102216040	B	손잡이와 링 있음	22	16	19	20	33	40	13,1	51,2	69,3	30,3	53,1	28	21	16	153	요청 시
K1803.102216045	B	손잡이와 링 있음	22	16	19	20	33	45	13,1	51,2	69,3	30,3	58,1	28	21	16	153	요청 시
K1803.102216050	B	손잡이와 링 있음	22	16	19	20	33	50	13,1	51,2	69,3	30,3	63,1	28	21	16	153	요청 시
K1803.102216060	B	손잡이와 링 있음	22	16	19	20	33	60	13,1	51,2	69,3	30,3	73,1	28	21	16	153	요청 시
K1803.102216070	B	손잡이와 링 있음	22	16	19	20	33	70	13,1	51,2	69,3	30,3	83,1	28	21	16	153	요청 시
K1803.102216080	B	손잡이와 링 있음	22	16	19	20	33	80	13,1	51,2	69,3	30,3	93,1	28	21	16	153	요청 시
