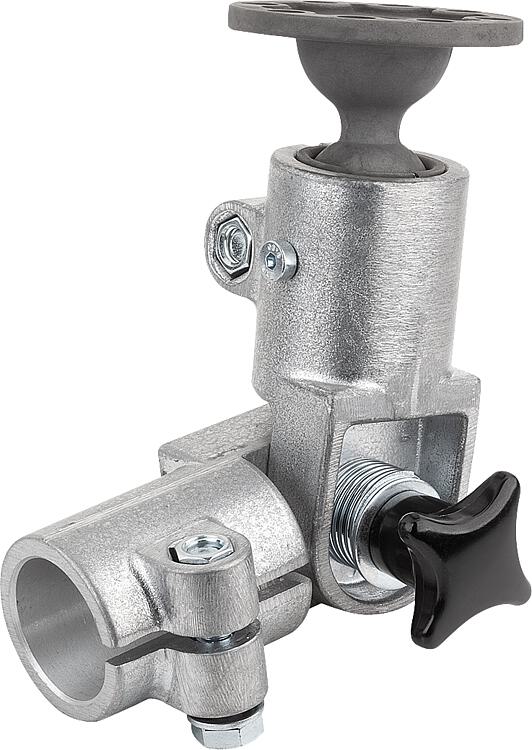

K0489_B볼 조인트가 있는 알루미늄 조인트 튜브 커넥터, B형 |
뒤로 |
|
|
설명제품 설명:조인트 튜브 커넥터는 하나의 톱니로 설계되어 15° 단계로 180° 회전 가능.
튜브 커넥터에는 볼 조인트에 360° 회전 가능한 연결 플레이트가 있으므로 조정할 때 더 많은 자유도를 제공합니다.

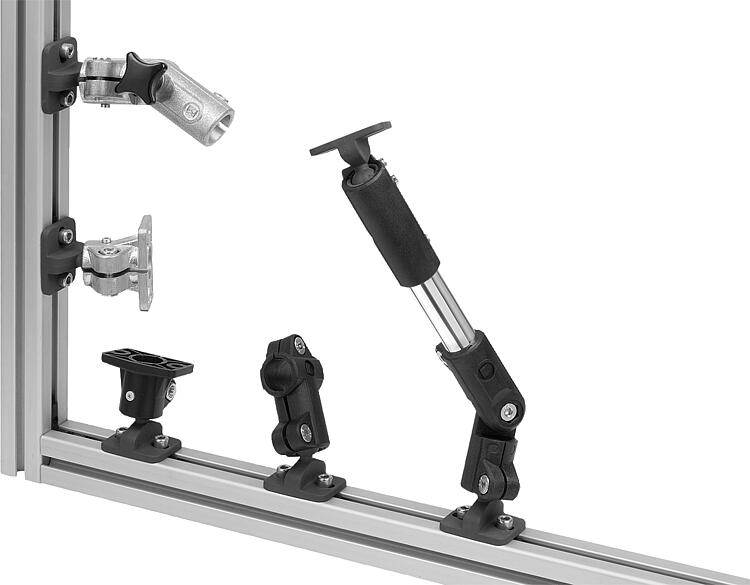

센서, 반사경 및 기타 요소와 같은 구성 요소를 여기에 부착하고 개별적으로 조정할 수 있습니다. 정밀하게 정렬하고 자주 재조정해야 하는 구성 요소에 적합합니다.
연결 플레이트의 회전 범위는 60°입니다.재질:알루미늄 캐스팅.
소켓 헤드 스크류 ISO 4762 및 육각 너트 DIN 985, 스틸.표면 마무리:진동 연마.
소켓 헤드 스크류 및 육각 너트, 아연 도금.정보:18mm 및 30mm 크기의 다른 튜브 커넥터와 결합할 수 있습니다.
볼 조인트의 특수 표면 코팅은 고장력 클램핑을 보장합니다.
클램핑 나사를 조이기 위한 최대 토크:
M6: 10Nm.
M8: 25Nm.
M10: 50Nm.

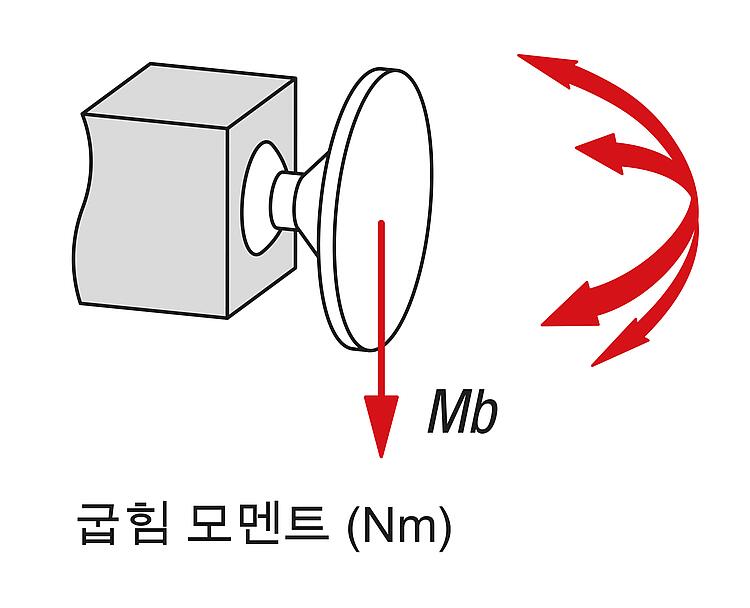

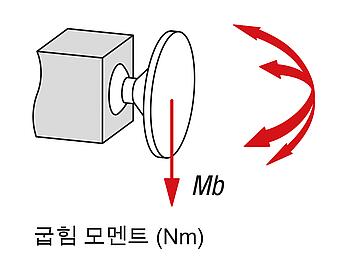

힘과 모멘트에 대한 데이터는 개별 경우 고정 가능한 프로파일의 온도나 표면 특성 등 서로 다른 적용 조건으로 인해 달성할 수 없는 구속력이 없는 기준값입니다.
이 정보는 제품의 품질 또는 보증된 특성을 보증하지 않습니다.액세서리:원형 및 사각 튜브 K0493특징: 다운로드여기에 PDF로 정리된 정보가 있습니다:
CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:
|

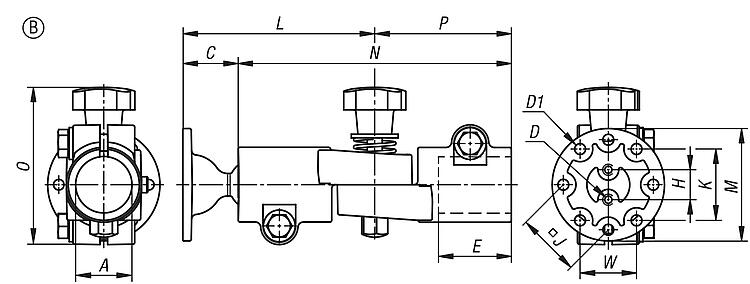

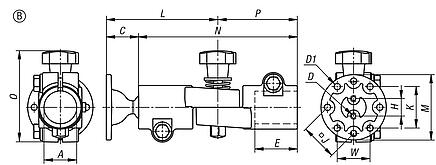

| 주문 번호 | 타입 | A
| C | D | D1 | E | H | J | K | L | M | N | O | P | W | Mb (Nm) | CAD | 액세서리 | 가격 | 주문 |
|---|
| K0489.5301 | B | 30,1 | 30 | M6 | 5,8 | 45 | 16 | 34 | 38,1 | 103 | 60 | 146 | 84 | 73 | 30,2 | 40 |  | | 요청 시 | |
|
| 재고 확인 여기에서 제품 가용성을 검사할 수 있습니다. |
