K0496

십자형 튜브 커넥터 알루미늄, 리니어 유닛용

뒤로

제품
- 작동 부품 | 스탠다드 부품
  - 튜브 연결 유닛, 프로파일 커넥터
    - 튜브 커넥터
      - 십자형 튜브 커넥터 알루미늄, 리니어 유닛용

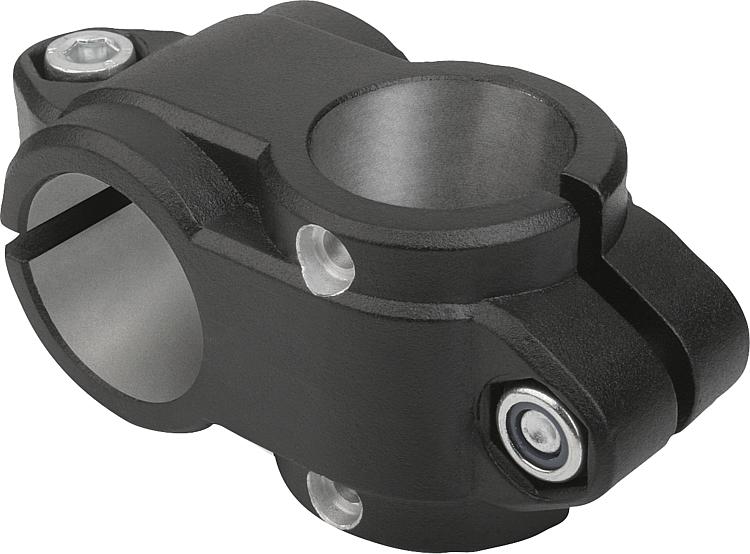

품목 설명/제품 이미지

설명재질:알루미늄 캐스팅.소켓 헤드 스크류 DIN 7984 및 육각 너트 DIN 985, 스틸.표면 마무리:검정색, 분말 코팅.
소켓 헤드 스크류 및 육각 너트, 아연 도금.요청 시:고정용 클램핑 레버.특징:

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K0496 십자형 튜브 커넥터 알루미늄, 리니어 유닛용

234 kB

리니어 유닛 튜브 시스템 기술 정보

233 kB

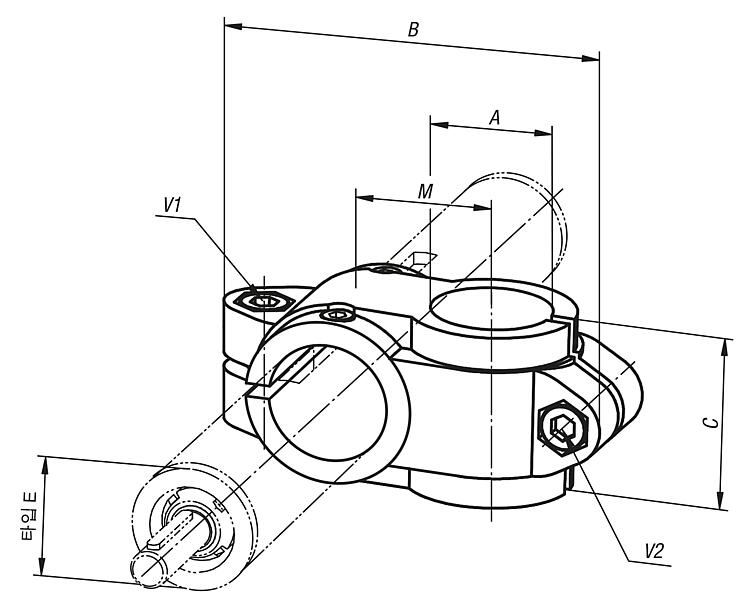

도면

캐드데이터 및 상세 정보

주문 번호	타입 E	A	B	C	M	V1	V2	가격
K0496.1818	18	18	66	25,5	20	M6x16	M6x16	요청 시
K0496.3020	30	20	99	40	33	M8x25	M8x25	요청 시
K0496.3030	30	30	99	40	33	M8x25	M8x25	요청 시
K0496.4020	40	20	109	40	36	M10x30	M8x25	요청 시
K0496.4040	40	40	137	60	45	M10x30	M10x30	요청 시
K0496.5040	50	40	154	70	54	M10x35	M10x35	요청 시
K0496.5050	50	50	154	70	54	M10x35	M10x35	요청 시
