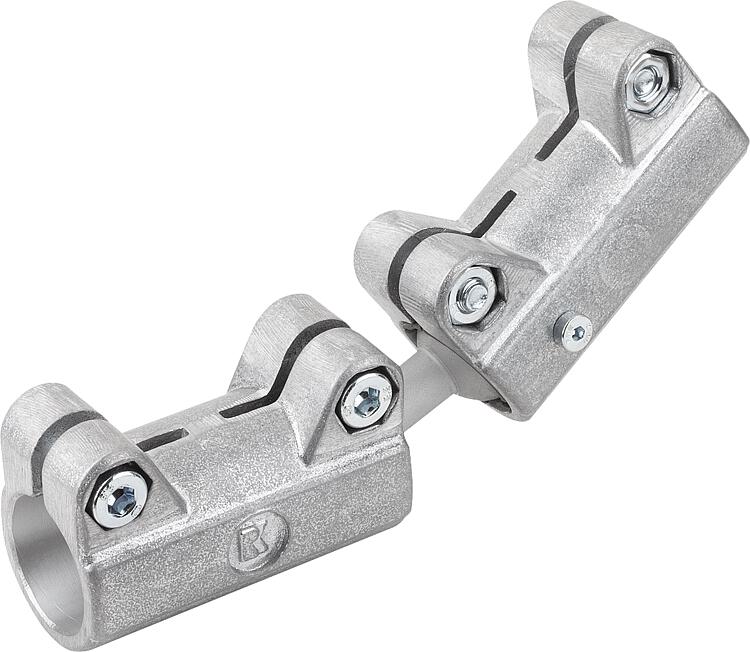

K0483튜브 커넥터, 직선형, 알루미늄, 이중 볼 조인트 있음 |
뒤로 |
|
|
설명제품 설명:직선형 튜브 커넥터는 축 연결에 사용됩니다. 기계나 프레임에 나사로 조일 수 있습니다. 60° 자유롭게 회전할 수 있는 이중 볼 조인트는 두 개의 튜브 커넥터를 직선으로 연결합니다.
이는 매우 유연하게 조정 가능한 파이프 구조를 가능하게 하며 기존의 용접 구조에 대한 대안을 나타냅니다.재질:알루미늄 캐스팅.
소켓 헤드 스크류 ISO 4762 및 육각 너트 DIN 985, 스틸.표면 마무리:진동 연마.
소켓 헤드 스크류 및 육각 너트, 아연 도금.정보:다른 30mm 튜브 커넥터와 결합 가능.
볼 조인트의 특수 표면 코팅은 고장력 클램핑을 보장합니다.
클램핑 나사를 조이기 위한 최대 토크:
M6: 10Nm.
M8: 25Nm.
M10: 50Nm.
힘과 모멘트에 대한 데이터는 개별 경우 고정 가능한 프로파일의 온도나 표면 특성 등 서로 다른 적용 조건으로 인해 달성할 수 없는 구속력이 없는 기준값입니다.
이 정보는 제품의 품질 또는 보증된 특성을 보증하지 않습니다.액세서리:원형 및 사각 튜브 K0493특징: 다운로드여기에 PDF로 정리된 정보가 있습니다:
CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:
|
| 주문 번호 | A
| E | I | L | M | N | R | Mb (Nm) | CAD | 액세서리 | 가격 | 주문 |
|---|
| K0483.530302 | 30,1 | 40 | 53 | 184 | 33 | 80 | 47 | 40 |  | | 요청 시 | |
|
| 재고 확인 여기에서 제품 가용성을 검사할 수 있습니다. |
