K0493_R

원형 관

뒤로

제품
- 작동 부품 | 스탠다드 부품
  - 튜브 연결 유닛, 프로파일 커넥터
    - 튜브 커넥터
      - 원형 및 사각 튜브
        원형 관

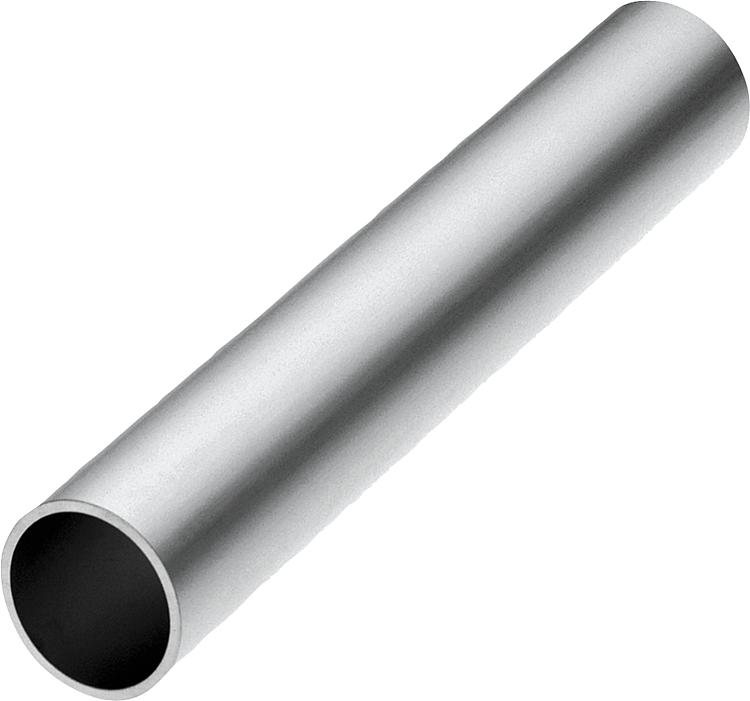

품목 설명/제품 이미지

설명재질:스틸 1.0037.
알루미늄 EN AW-6060.표면 마무리:아연 도금 스틸.알루미늄 밝은 산화 처리.정보:원형 튜브의 제조 오차는 튜브 클램핑 시스템에 각각 일치함.요청 시:- 스테인레스 스틸 튜브
- 고객 주문형 절단특징:

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K0493_R 원형 관

145 kB

열가소성 튜브 연결 시스템 관련 기술 정보

418 kB

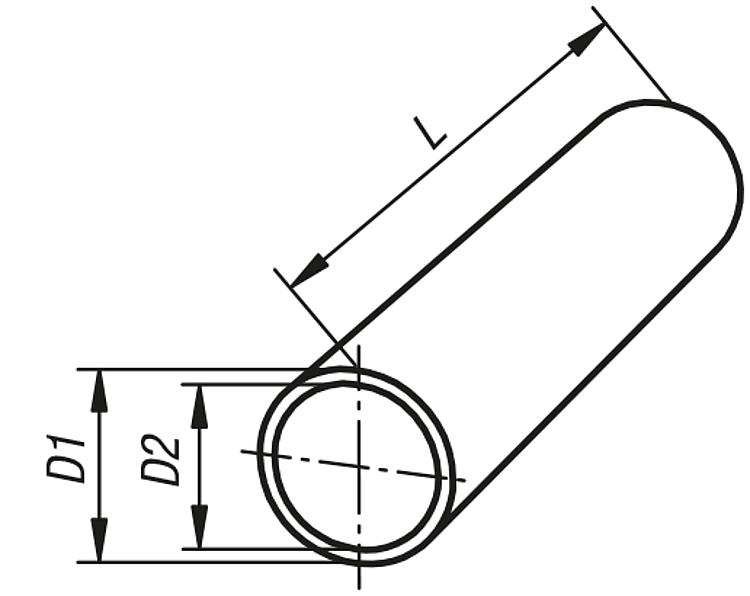

도면

캐드데이터 및 상세 정보

주문 번호	본체 재질	명칭	D1	D2	L	가격
K0493.0112X500	스틸	Ø12 x 1,5	12 ±0,1	9	500	요청 시
K0493.0112X1000	스틸	Ø12 x 1,5	12 ±0,1	9	1000	요청 시
K0493.0112X2000	스틸	Ø12 x 1,5	12 ±0,1	9	2000	요청 시
K0493.0114X500	스틸	Ø14 x 1,5	14 ±0,1	11	500	요청 시
K0493.0114X1000	스틸	Ø14 x 1,5	14 ±0,1	11	1000	요청 시
K0493.0114X2000	스틸	Ø14 x 1,5	14 ±0,1	11	2000	요청 시
K0493.0115X500	스틸	Ø15 x 1,5	15 ±0,1	12	500	요청 시
K0493.0115X1000	스틸	Ø15 x 1,5	15 ±0,1	12	1000	요청 시
K0493.0115X2000	스틸	Ø15 x 1,5	15 ±0,1	12	2000	요청 시
K0493.0116X500	스틸	Ø16 x 1,5	16 ±0,1	13	500	요청 시
K0493.0116X1000	스틸	Ø16 x 1,5	16 ±0,1	13	1000	요청 시
K0493.0116X2000	스틸	Ø16 x 1,5	16 ±0,1	13	2000	요청 시
K0493.0118X500	스틸	Ø18 x 1,5	18 ±0,1	15	500	요청 시
K0493.0118X1000	스틸	Ø18 x 1,5	18 ±0,1	15	1000	요청 시
K0493.0118X2000	스틸	Ø18 x 1,5	18 ±0,1	15	2000	요청 시
K0493.0120X500	스틸	Ø20 x 2	20 ±0,1	16	500	요청 시
K0493.0120X1000	스틸	Ø20 x 2	20 ±0,1	16	1000	요청 시
K0493.0120X2000	스틸	Ø20 x 2	20 ±0,1	16	2000	요청 시
K0493.0125X500	스틸	Ø25 x 2	25 ±0,1	21	500	요청 시
K0493.0125X1000	스틸	Ø25 x 2	25 ±0,1	21	1000	요청 시
K0493.0125X2000	스틸	Ø25 x 2	25 ±0,1	21	2000	요청 시
K0493.0130X500	스틸	Ø30 x 2	30 ±0,1	26	500	요청 시
K0493.0130X1000	스틸	Ø30 x 2	30 ±0,1	26	1000	요청 시
K0493.0130X2000	스틸	Ø30 x 2	30 ±0,1	26	2000	요청 시
K0493.0140X500	스틸	Ø40 x 4	40 ±0,15	32	500	요청 시
K0493.0140X1000	스틸	Ø40 x 4	40 ±0,15	32	1000	요청 시
K0493.0140X2000	스틸	Ø40 x 4	40 ±0,15	32	2000	요청 시
K0493.0150X500	스틸	Ø50 x 4	50 ±0,2	42	500	요청 시
K0493.0150X1000	스틸	Ø50 x 4	50 ±0,2	42	1000	요청 시
K0493.0150X2000	스틸	Ø50 x 4	50 ±0,2	42	2000	요청 시
K0493.0220X500	알루미늄	Ø20 x 3	20 ±0,1	14	500	요청 시
K0493.0220X1000	알루미늄	Ø20 x 3	20 ±0,1	14	1000	요청 시
K0493.0220X2000	알루미늄	Ø20 x 3	20 ±0,1	14	2000	요청 시
K0493.0230X500	알루미늄	Ø30 x 2	30 ±0,1	26	500	요청 시
K0493.0230X1000	알루미늄	Ø30 x 2	30 ±0,1	26	1000	요청 시
K0493.0230X2000	알루미늄	Ø30 x 2	30 ±0,1	26	2000	요청 시
K0493.0240X500	알루미늄	Ø40 x 3	40 ±0,15	34	500	요청 시
K0493.0240X1000	알루미늄	Ø40 x 3	40 ±0,15	34	1000	요청 시
K0493.0240X2000	알루미늄	Ø40 x 3	40 ±0,15	34	2000	요청 시
K0493.0250X500	알루미늄	Ø50 x 3	50 ±0,2	44	500	요청 시
K0493.0250X1000	알루미늄	Ø50 x 3	50 ±0,2	44	1000	요청 시
K0493.0250X2000	알루미늄	Ø50 x 3	50 ±0,2	44	2000	요청 시
